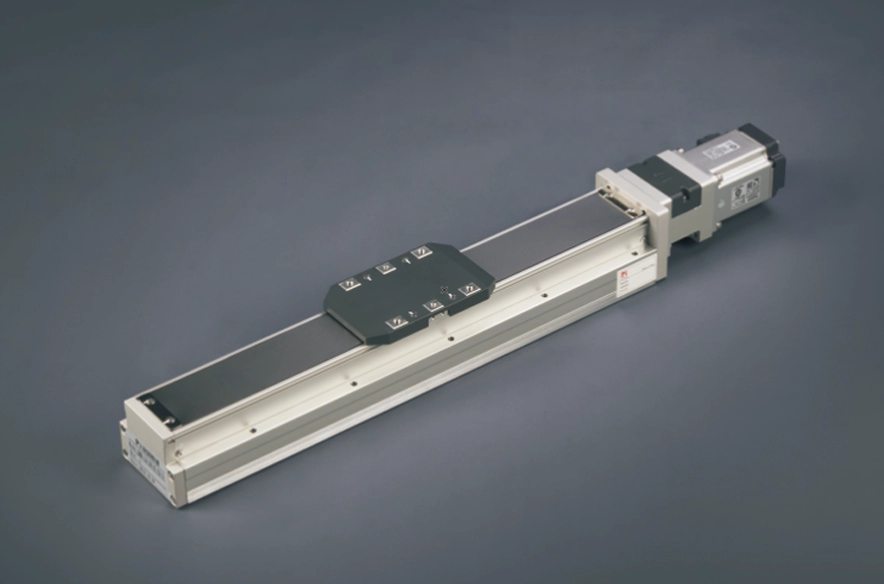

輕巧且使用壽命長

重複精度：±0.01mm

水平載重：25公斤

垂直載重：8公斤

最高速度：500毫米/秒

行程範圍：50-800毫米

加速和減速值設定為0.2秒。

當行程超過 600 毫米時，滾珠螺桿就會發生跳動。

配送時間：7-10天

PDF

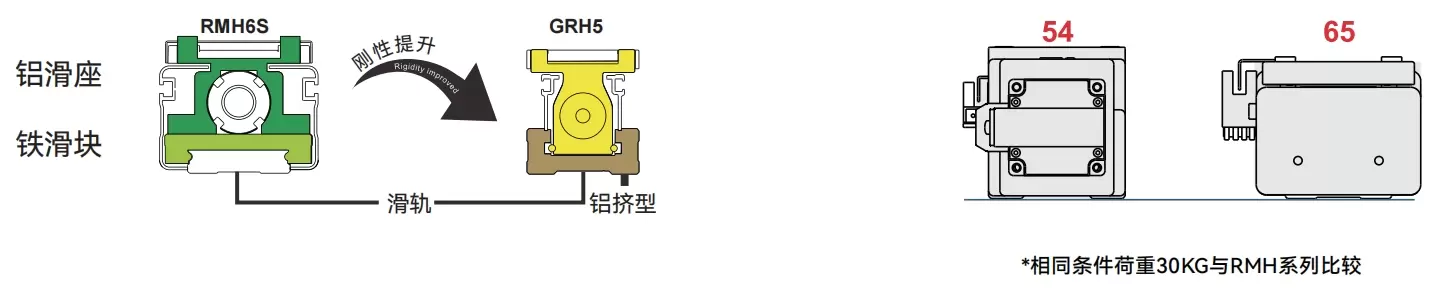

滑動座椅的剛性加固

機身和滑軌一體成型，改善了剛性差的問題，減少了寬度，使設備的安裝空間更小。

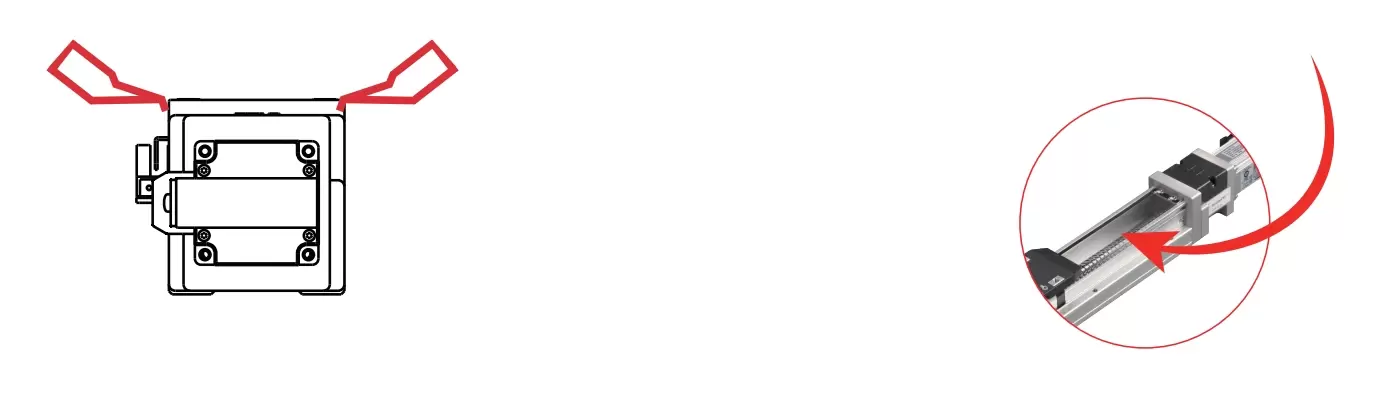

易於維護

此系列產品兩側均設有外置注油嘴，無需蓋子即可直接注油。特殊的鋼帶紮帶設計可減少毛髮，適用於無塵室環境。

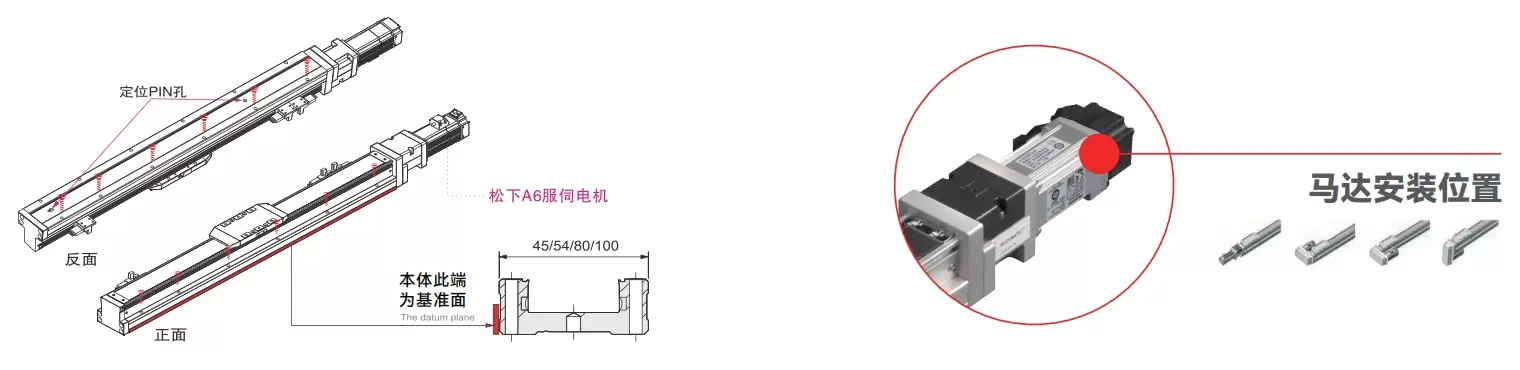

組裝簡便，省時省力。

無需拆卸鋼帶，即可從上到下或從下到上固定。
在本體側面增加安裝參考面支撐。本體底部設有定位銷孔。

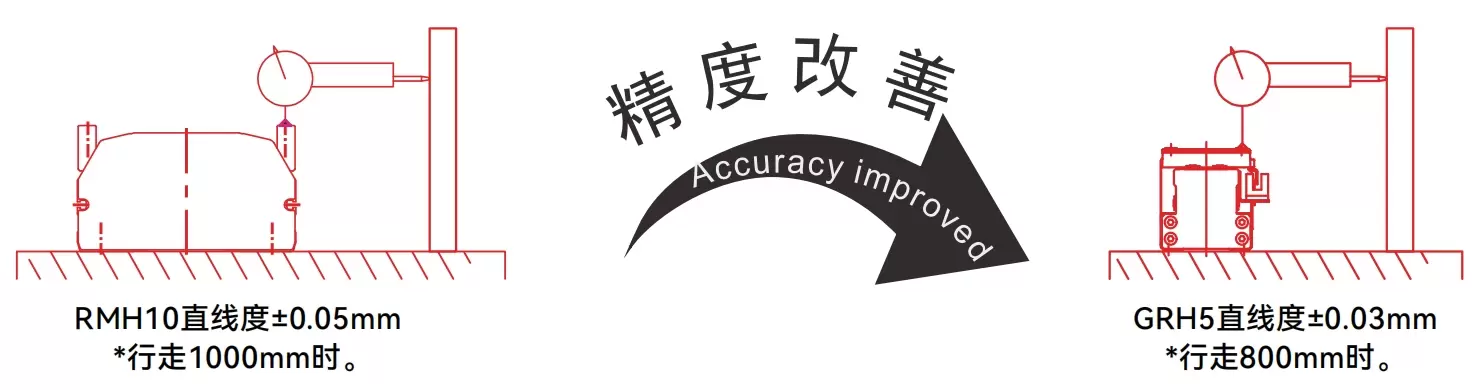

強度增加，平滑度提高。

由於採用了鋁合金機身結構，機身強度顯著提高。與RMH5S/6S相比，鋼軌嵌入鋁合金機身內並經過研磨，從而將行走高度和直線度的精度提高到±0.02毫米以下（與RMH10/12相比）。

訂購方式

GRH4 - L2 -100- BC- M05B - C4 - 0001

規格

感測器佈局

允許懸挑

靜載力矩

電動執行器規格指數

使用地點	驅動模式	型號規格	馬達輸出（w）	寬度（毫米）	重複性（毫米）	滾珠螺桿規格		最大有效載荷（公斤）		最高速度（毫米/秒）*1
使用地點	驅動模式	型號規格	馬達輸出（w）	寬度（毫米）	重複性（毫米）	外徑（毫米）	鉛（毫米）	水平的	垂直的	最高速度（毫米/秒）*1
標準	滾珠螺桿	GRH 4	50/100瓦	44	±0.01	10	2	25	8	10
							5	20	5	250
							10	12	3.5	500
		GRH 5	100瓦	54	±0.01	12	2	30	10	100
							5	30	10	250
							10	15	5	500
							20	10	2.5	1000
		GRH 7	100瓦	75	±0.01	12	2	35	11	100
							5	35	11	100
							10	17	6	500
							20	11	3	1000
		GRH 8	200/400瓦	82	±0.01	16	5	50	15	250
							10	30	8	500
							20	18	3	1000
		GRH 12	400瓦	120	±0.01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		GRH 15	750瓦	150	±0.01	20	5	120	50	2563
							10	120	40	1281
							20	83	25	640
							40	43	12	320

*最高速度取決於伺服馬達的最大轉速（3000轉/分）。

長行程滾珠螺桿執行器

使用地點	驅動模式	型號規格	馬達輸出（w）	寬度（毫米）	重複性（毫米）	滾珠螺桿規格		最大有效載荷（公斤）		最高速度（毫米/秒）*1
使用地點	驅動模式	型號規格	馬達輸出（w）	寬度（毫米）	重複性（毫米）	外徑（毫米）	鉛（毫米）	水平的	垂直的	最高速度（毫米/秒）*1
標準	滾珠螺桿	GRH 5M	100瓦	54	±0.01	12	2	30	10	100
		GRH 8M	200/400瓦	82	±0.01	16	5	50	15	250
		GRH 12M	400瓦	120	±0.01	16	5	110	33	1600
