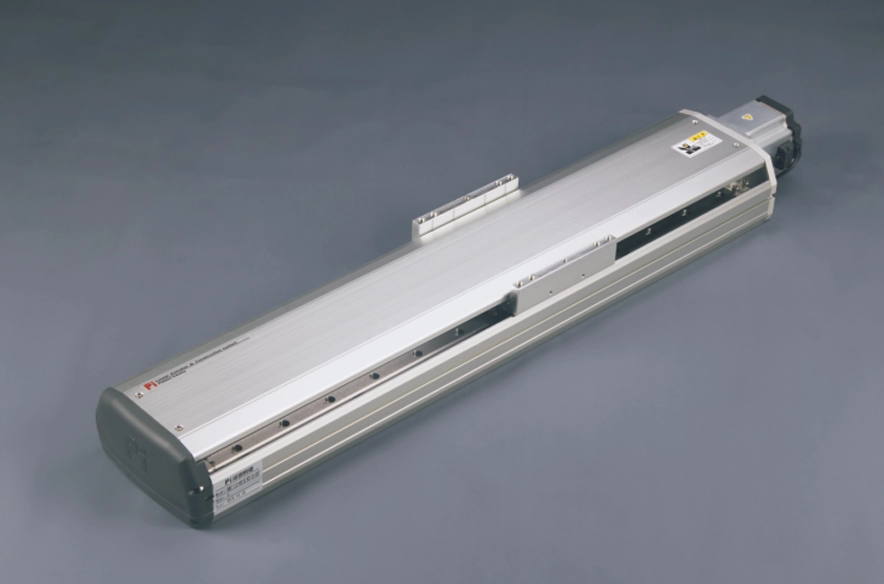

RMH系列

產品仕樣:

馬達轉折方向:

行程範圍 mm:

重量輕、壽命長

重複精度：±0.01mm

水平負載：320kg

垂直負載：150kg

最高速度：1600mm/s

行程節距：100-1950mm

將馬達加速和減速度設定為0.2s。

一般環境規範No適用於倒吊式起重機的使用。如果您有任何需求，請透過電話聯絡我們或在線上留言。

交貨時間：7-10天

PDF

Cadenas3 下載

多種滑座款式

機身與滑塊一體成型，改善了剛性差的問題，並減少了寬度，使設備的安裝空間更小。業界唯一專利的燃油噴嘴設計，採用滑道上的單一燃油噴嘴噴油。可同時注油維護螺帽及多組滑塊，讓您維護更方便、省時。燃油噴嘴的安裝方向可依客戶需求選擇。

高剛性本體/高剛性上蓋

高剛性車身：探索採用一體式鋁擠型結構，透過元素分析獲得最佳剛性重量比結構設計。防纏繞上蓋：採用特殊的防纏繞設計，長途使用時上蓋No易扭曲或變形。

馬達品牌

可與各品牌伺服馬達配對。多方向馬達安裝位置可供選擇，使機器設計更加靈活

馬達品牌

可與各品牌伺服馬達配對。多方向馬達安裝位置可供選擇，使機器設計更加靈活

螺桿品牌導程，無座可供選擇

可根據No同的精度和速度選擇合適的螺桿規格和品牌。

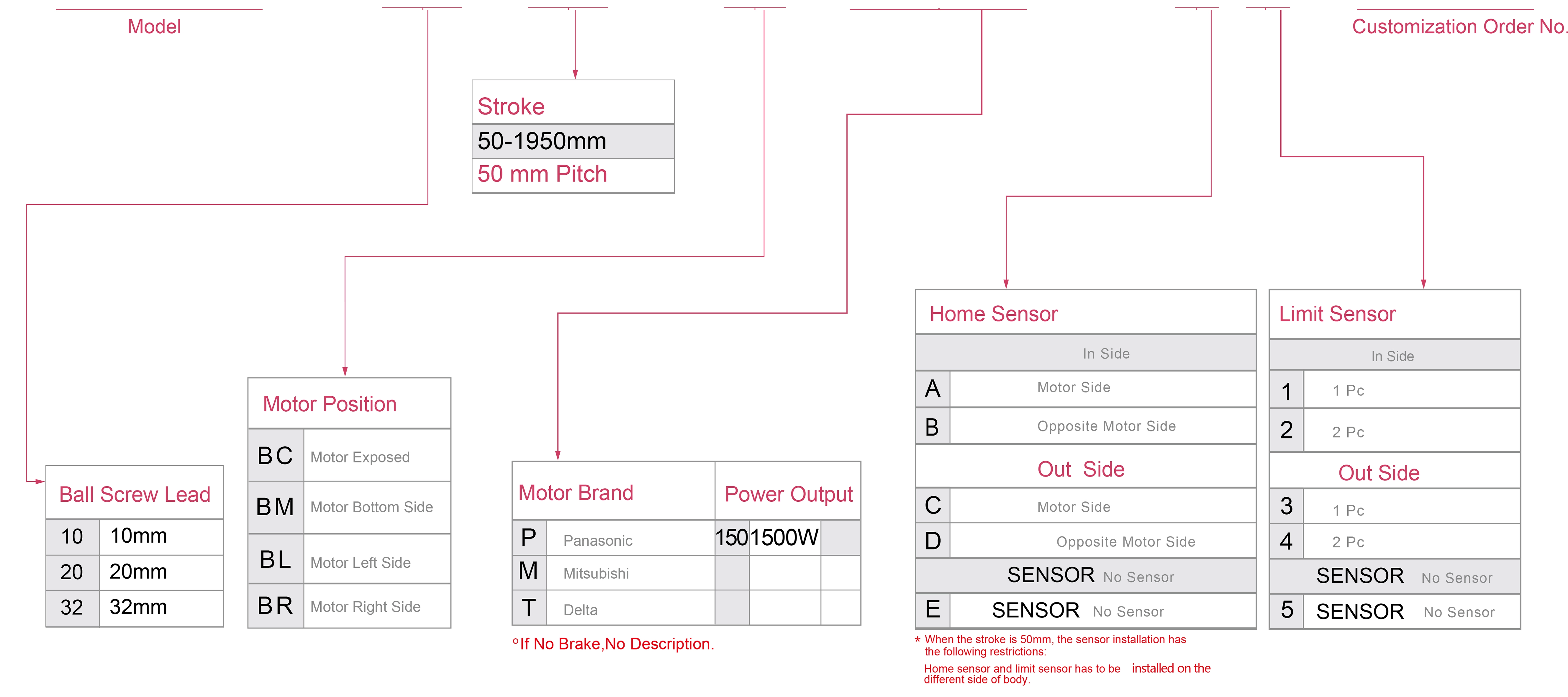

訂購方式

RMH28-L10-100-BC-M150B-C4-0001

規格

規格	重複定位精度(mm)		±0.01
	滾珠螺桿導程 (mm)		5	10	20	40
	最大速度（mm/s）		250	500	1000	2000
	最大有效負載	水平（kg）	120	110	75	22
		垂直使用（kg）	40	30	14	7
	額定推力（N）		1388	694	347	174
	行程節距（mm）		100-1950mm/50mm間距
部品	交流伺服馬達功率（W）		1500W
	滾珠螺桿直徑 (mm)		C7Ø32
	高剛性直線導軌（mm）		30
	聯軸器（mm）		20X24
	家庭感應器	外掛掛部	EE-SX672(NPN)
		內建	EE-SX674(NPN)

感測器佈局

加減速值設定為0.2s。

*行程超過750mm時，滾珠螺桿會出現跳動。在這種情況下我們建議降低工作速度。詳情請參閱P85。

允許懸伸量

（單位：mm）

水平安裝		一個	B	C
鉛10	120kg	900	580	630
	160kg	860	390	415
	320kg	800	255	260
鉛20	100kg	1100	500	490
	140kg	1100	400	395
	180kg	1000	250	260
鉛32	60kg	650	560	600
	75kg	550	330	330
	-	-	-	-

（單位：mm）

牆壁安裝		一個	B	C
鉛10	100kg	610	570	780
	150kg	390	386	600
	200kg	265	285	650
鉛20	80kg	600	600	600
	120kg	390	400	450
	160kg	260	300	600
鉛32	60kg	480	500	560
	70kg	300	320	500
	-	-	-	-

（單位：mm）

垂直安裝		一個	C
鉛10	60kg	950	950
	90kg	720	720
	150kg	430	430
鉛20	40kg	1000	1000
	60kg	830	830
	75kg	610	610
鉛32	35kg	650	650
	-	-	-
	-	-	-

靜載力矩

(單位：牛頓米)

MY	4408
國會議員	4408
MR	3860

*圖表中的扭力值表示重心。

*產品在規定條件下使用時使用壽命為10,000公里。

*資料資訊No適用於天花板反向使用。如果您想採用吸頂式反向使用，請聯絡我們以了解詳細資訊。

電動執行器規格指標

使用地點	驅動模式	型號規格	馬達輸出（w）	寬度（mm）	重複性（mm）	滾珠螺桿規格		最大有效負載(kg)		最大速度 (mm/s) *1
使用地點	驅動模式	型號規格	馬達輸出（w）	寬度（mm）	重複性（mm）	外掛掛徑（mm）	導程(mm)	水平使用	垂直使用	最大速度 (mm/s) *1
一般環境環境	滾珠螺桿	RMH12	100W	102	±0.01	16	5	50	12	250
							10	30	8	500
							20	18	3	1000
							32	5	-	1600
			200W	102	±0.01	16	5	50	12	250
							10	30	8	500
							20	18	3	1000
							32	5	-	1600
		RMH14	200W	135	±0.01	16	5	95	27	250
							10	75	18	500
							20	35	7	1000
							32	15	-	1600
			400W	135	±0.01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		RMH17	400W	170	±0.01	20	5	120	40	250
							10	110	30	500
							20	75	14	1000
							40	22	7	2000
			750W	170	±0.01	20	5	120	50	250
							10	120	40	500
							20	83	25	1000
							40	43	12	2000
		RMH22	750W	220	±0.01	25	5	150	55	250
							10	150	45	500
							25	105	20	1250
						20	40	43	12	2000
		RMH28	1500W	280	±0.01	32	10	320	150	500
							20	180	75	1000
							32	75	35	1600

超長行程系列

使用地點	驅動模式	型號規格	馬達輸出（w）	寬度（mm）	重複性（mm）	滾珠螺桿規格		最大有效負載(kg)		最大速度 (mm/s) *1
使用地點	驅動模式	型號規格	馬達輸出（w）	寬度（mm）	重複性（mm）	外掛掛徑（mm）	導程(mm)	水平使用	垂直使用	最大速度 (mm/s) *1
一般環境環境	滾珠螺桿	RMH17S	400W	170	±0.01	16	5	110	33	200
							10	90	22	400
							20	40	10	800
							32	30	8	1280
			750W	170	±0.01	16	5	120	40	200
							10	95	25	400
							20	50	15	800
							32	35	12	1280
		RMH22S	750W	220	±0.01	20	5	130	50	200
							10	130	40	400
							20	85	25	800
							40	43	12	1600

* 最高速度基於伺服馬達最大轉速（3000）。最高速度以步進馬達最大轉速（500）為準。

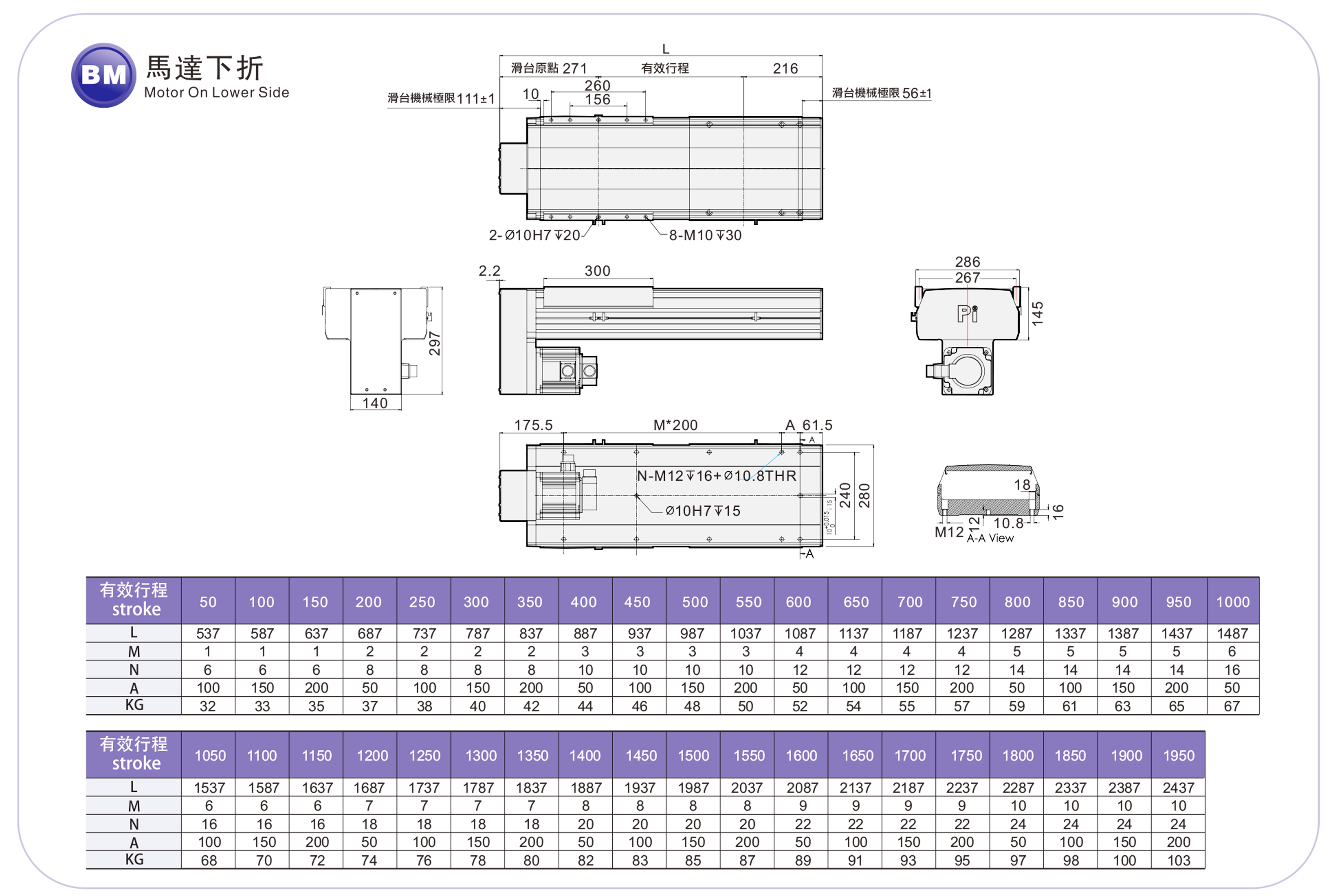

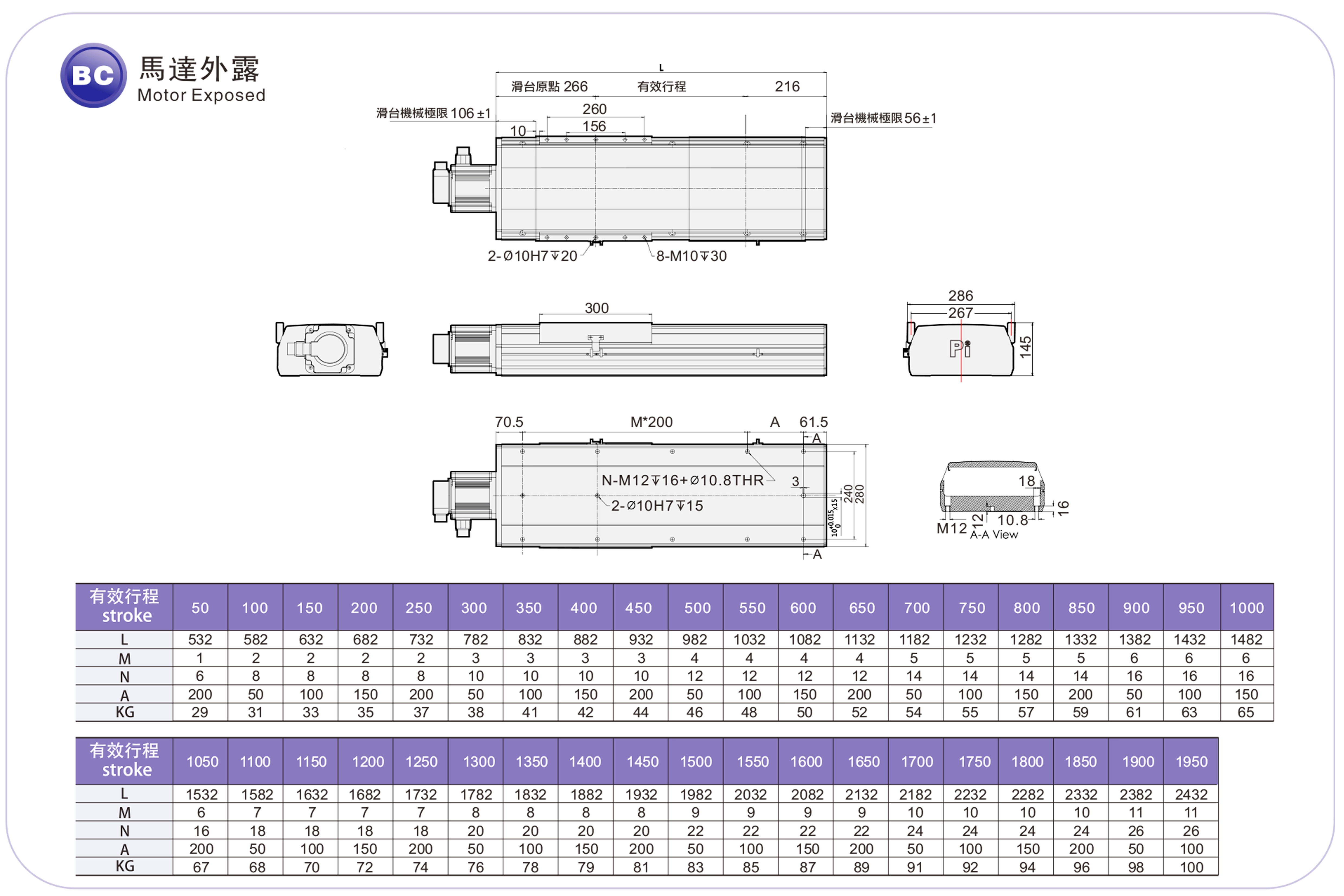

電機外掛掛露/電機位於下側

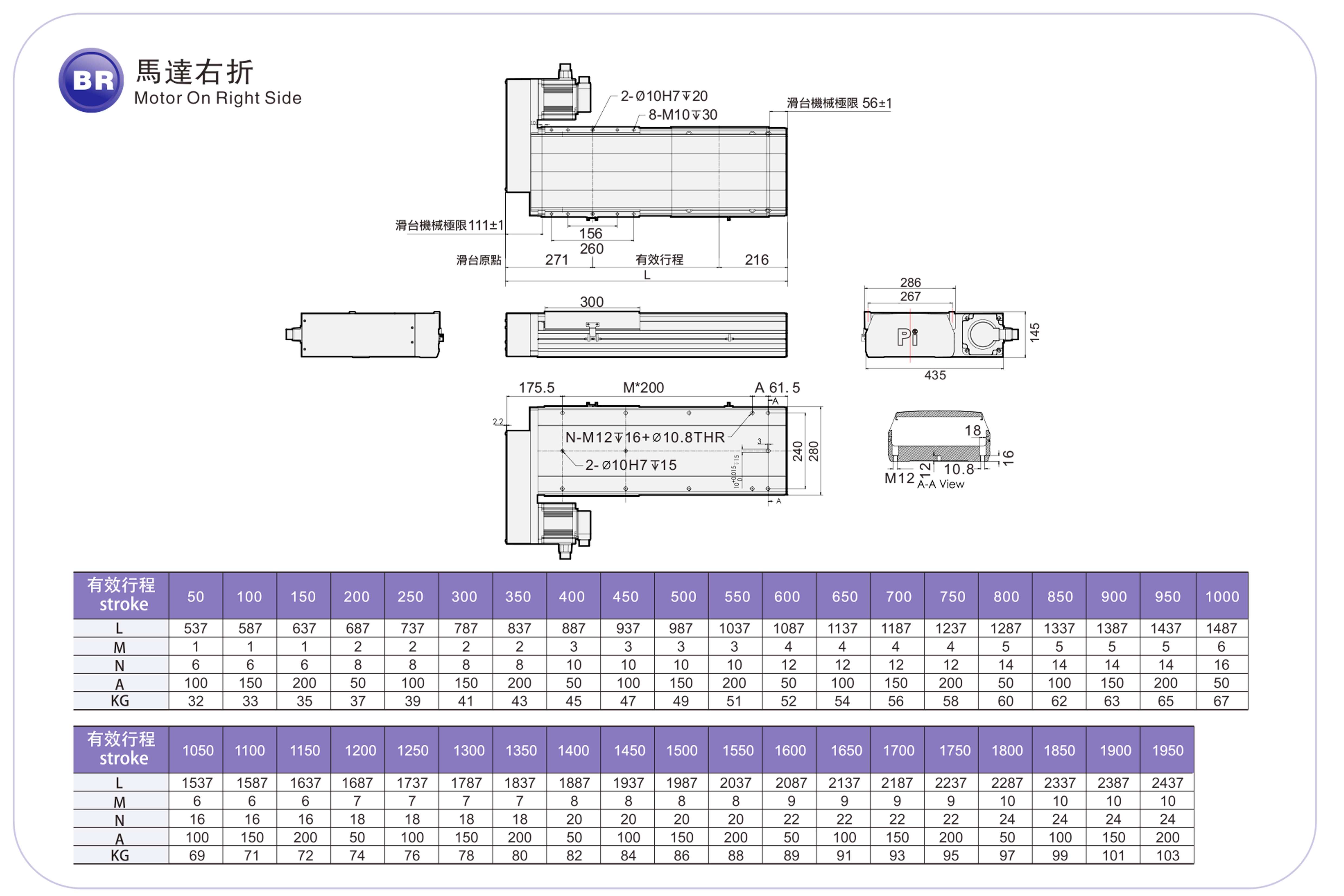

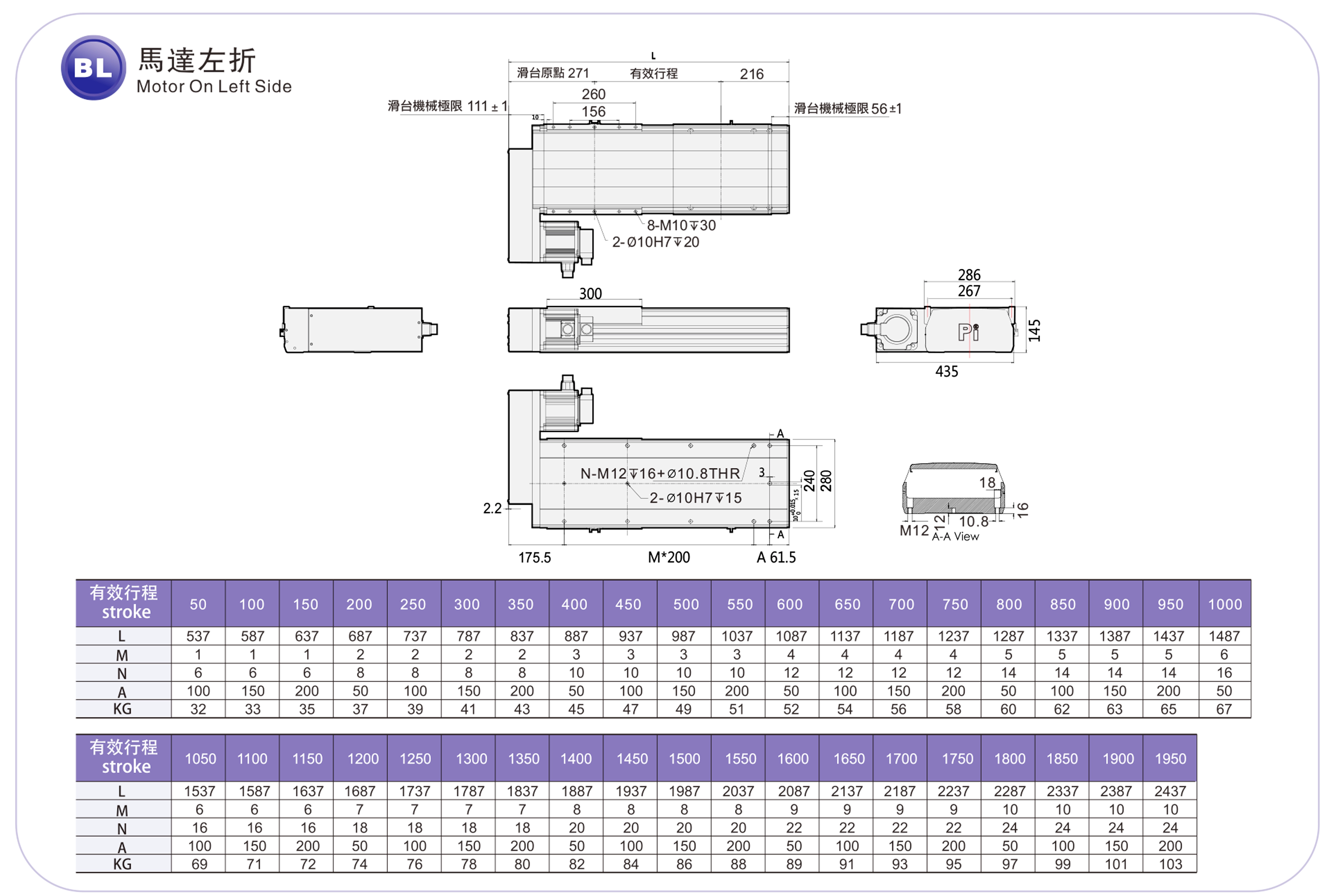

馬達左側/馬達右側
