ZRH系列

重量輕、壽命長

車身寬度：60-200mm

重複精度：±0.005/0.01mm

水平負載：150kg

垂直負載：55kg

最大速度：250mm/s

行程範圍：800-2600mm

將馬達加速和減速度設定為0.2s。

一般環境規範No適用於倒吊式起重機的使用。如果您有任何需求，請透過電話聯絡我們或在線上留言。

交貨時間：7-10天

PDF
3D下載
Cadenas3 下載
齒輪齒條傳動
由於採用齒輪傳動，長行程時No會有螺桿傳動，且No會有螺桿纏繞問題。傳動結構由齒條直線驅動。
款式齊全－優點眾多
有鋼帶保護，可防止異物直接落入滑台內。滑台內最大行程可達1500mm。多向馬達安裝位置可供選擇，使機器設計更加靈活。可與各品牌伺服馬達配對。
外掛掛置注油設計－維護方便
所有系列均可進行外掛掛部塗油，無需拆下蓋子。自潤滑儲油系統可根據No同的負載和速度配備適當的減速比規格和導程。

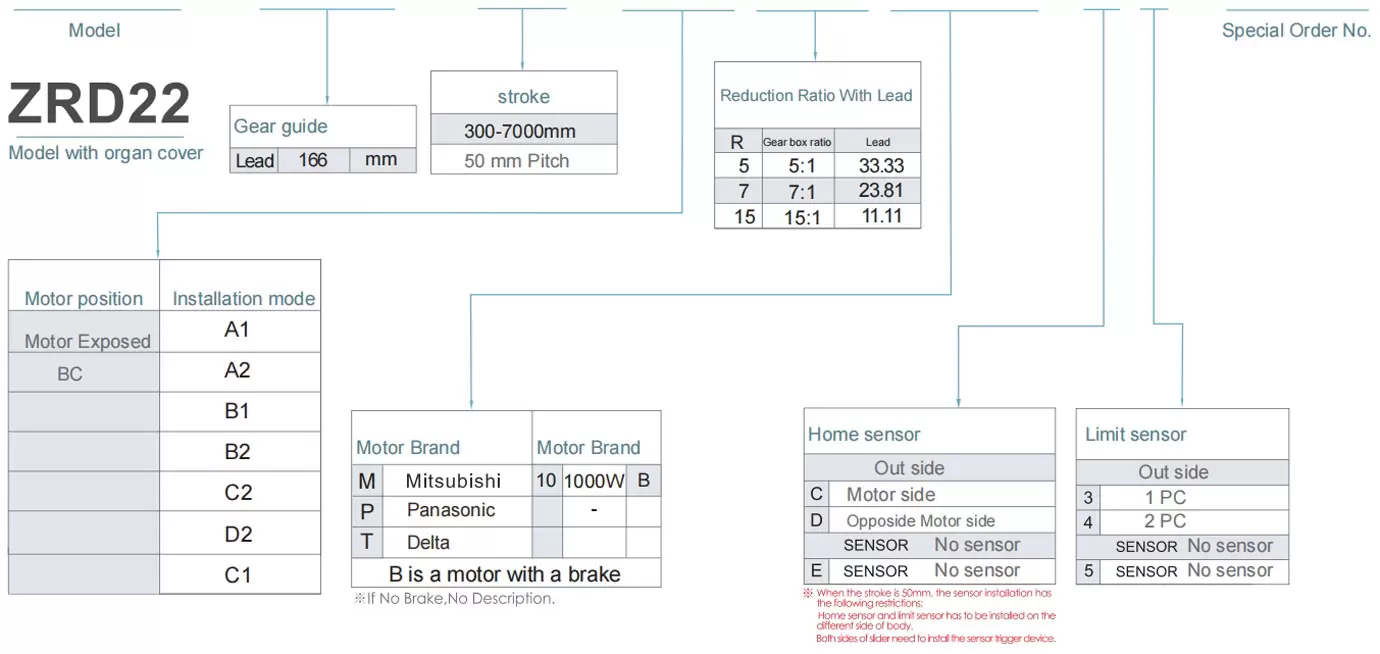

訂購方式
ZRH22-L166-300-A1-R7-P100-C4-0001

規格
規格重複定位精度(mm)±0.08
導程（mm）33.3323.8111.11
減速比5715
最高速度 (mm/s) ※11666.631190.45555.54
最大有效負載水平（kg）100130170
垂直使用（kg）3550110
額定推力（N）5127171537
行程節距（mm）※2100-7000mm/50節距
部品交流伺服馬達功率（W）1000W
機架模數(m)2
馬達額定速度(rmp)3000
家庭感應器外掛掛部EE-SX672(NPN)
內建EE-SX674(NPN)
感測器佈局

※加減速度值設定為0.4s
※產品速度四捨五入取整數。
允許懸伸量

（單位：mm）
水平安裝一個BC
齒輪箱速比
1:5
（1.67m/s）		50kg12009741066
100kg763406498
齒輪箱速比
1:7
（1.19m/s）		65kg10009131009
130kg800386490
齒輪箱速比
1:15
（0.56m/s）		85kg1100892998
170kg800383495

（單位：mm）
牆壁安裝一個BC
齒輪箱速比
1:5
（1.67m/s）		50kg135014001450
100kg640700750
齒輪箱速比
1:7
（1.19m/s）		65kg125012501300
130kg590640700
齒輪箱速比
1:15
（0.56m/s）		85kg120012501300
170kg550650700

（單位：mm）
垂直安裝一個C
齒輪箱速比
1:5
（1.67m/s）		18kg36003750
35kg18002000
齒輪箱速比
1:7
（1.19m/s）		25kg33003500
50kg16231800
齒輪箱速比
1:15
（0.56m/s）		55kg20002100
110kg9601100
靜載力矩

(單位：牛頓米)
MY5713
國會議員5713
MR7702
*圖表中的扭力值表示重心。
*產品在規定條件下使用時使用壽命為10,000公里。
*資料資訊No適用於天花板反向使用。如果您想採用吸頂式反向使用，請聯絡我們以了解詳細資訊。
電動執行器規格指標


使用地點驅動模式型號規格馬達輸出功率(w)寬度（mm）重複定位精度(mm)減速器比例斜齒輪尺寸(mm)最大有效負載(kg)

最大速度

(mm/s) *1

模組齒數帶領水平使用垂直使用
一般環境齒輪組ZRH17750W±0.0817031.52236.6740201833.29
71.52215.717550785.70
ZRH221000W±0.08220522533.33100351666.63
722523.81130501190.45
1522511.11170110555.54
ZRH281500W±0.08280732535.71160501785.67
1032524.99210751249.97
2032512.50350155624.99

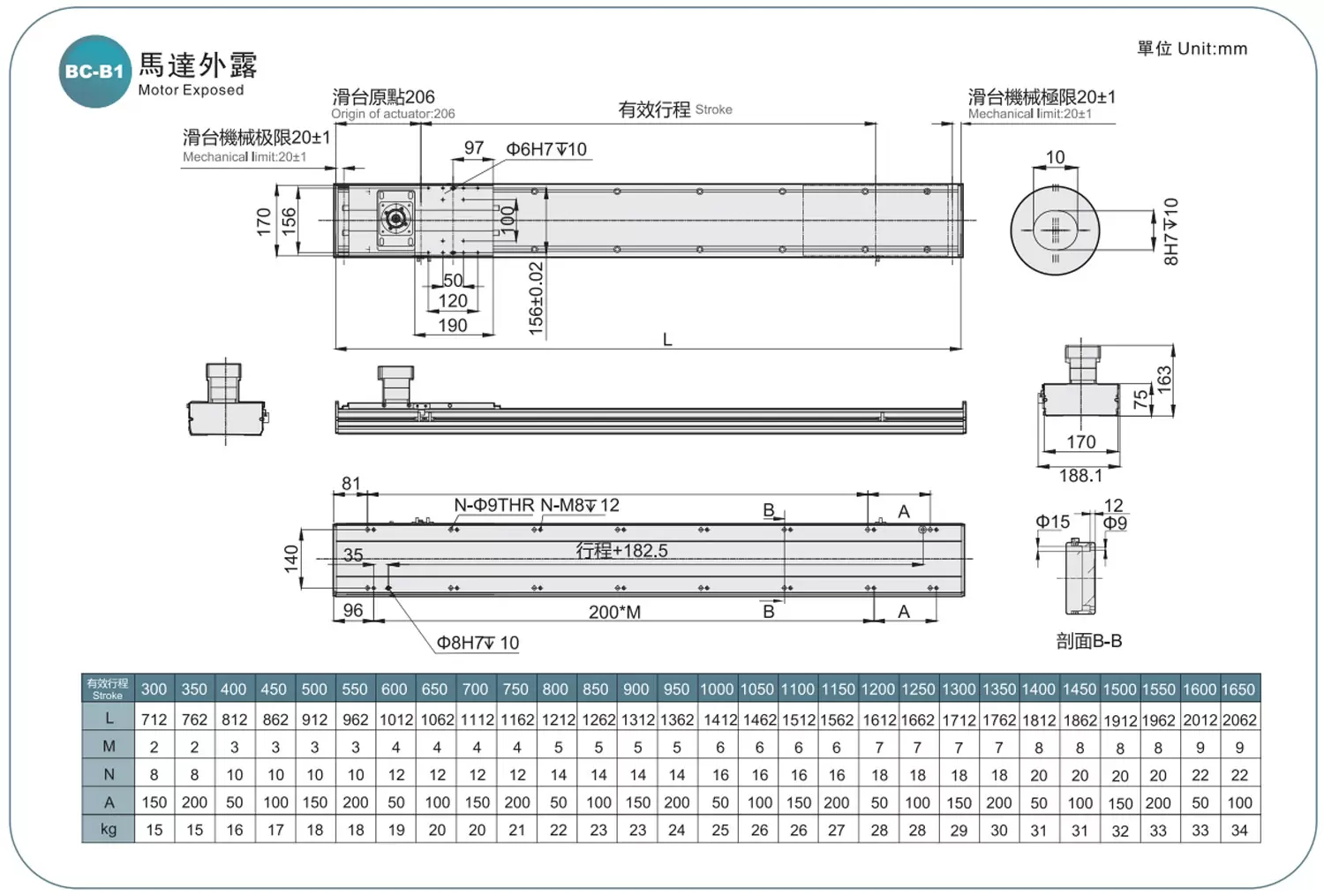

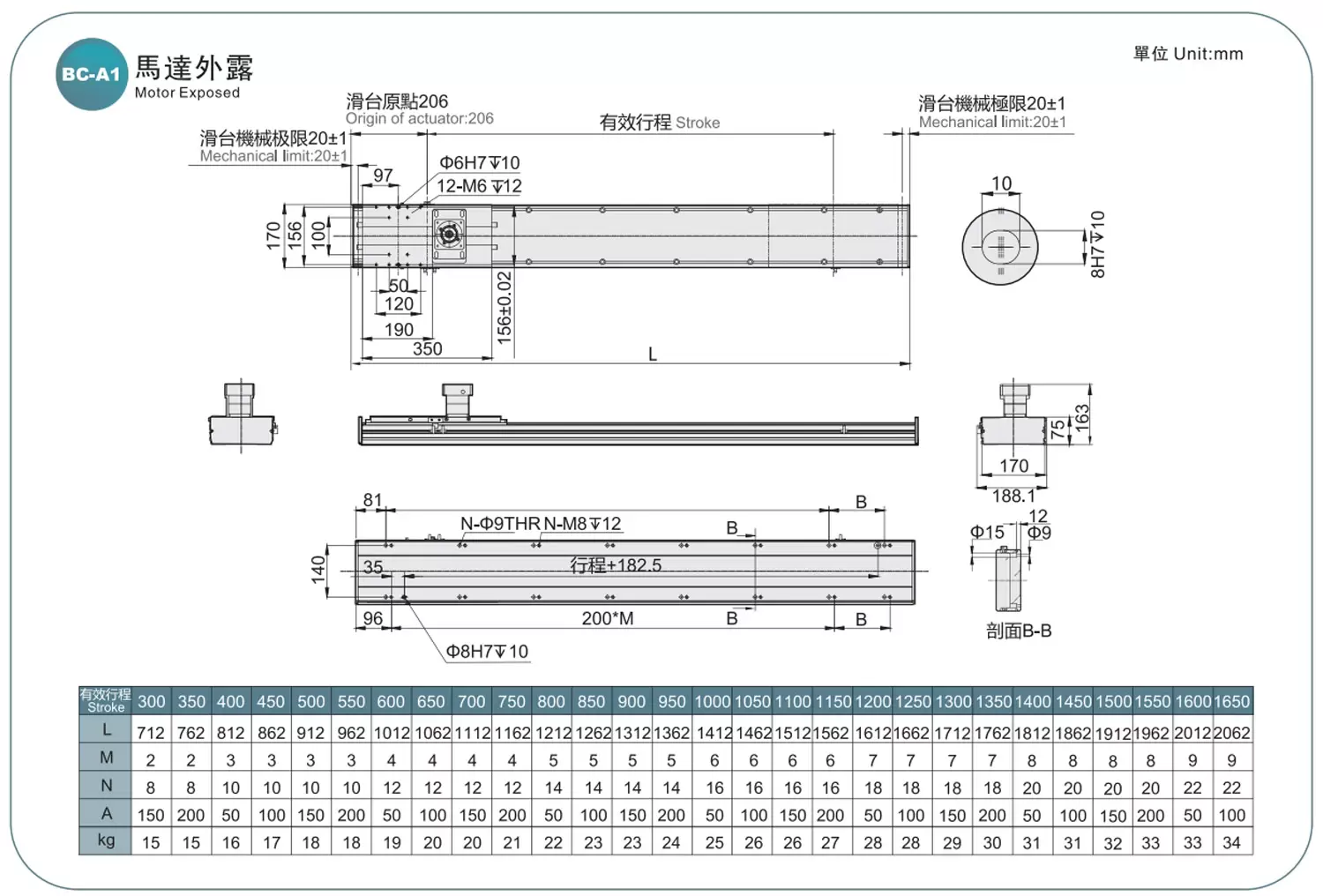

BC-A1 / BC-B1
