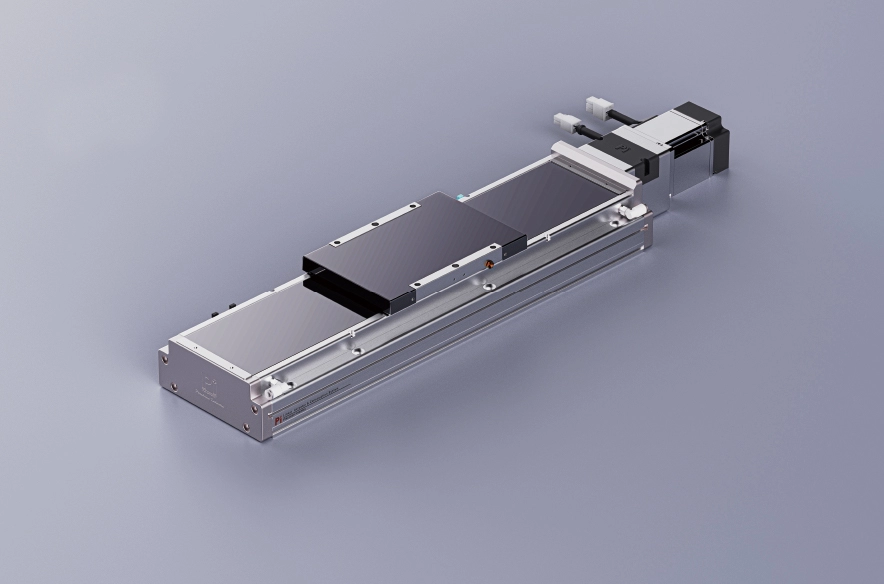

GSD系列

產品仕樣:

馬達轉折方向:

行程範圍 mm:

重量輕、壽命長

車身寬度：60-200mm

重複精度：±0.005/0.01mm

水平負載：120kg

垂直負載：50kg

最大速度：250mm/s

行程範圍：100-1250mm

將馬達加速和減速度設定為0.2s。

一般環境規範No適用於倒吊式起重機的使用。如果您有任何需求，請透過電話聯絡我們或在線上留言。

交貨時間：7-10天

PDF

Cadenas3 下載

四柱球設計 - 提高精度

無間隙，可輕鬆輕鬆地移動至“圓弧槽”，易於長期保持高精度。
內部滑塊可以在四個方向上達到相同的額定負載，並且可以在任何方向上使用。
高剛性、高精度、低摩擦、高速運動負荷能力強、使用壽命長。

結構更緊湊

與傳統產品相比，產品尺寸有所減少。易於組裝成設備，也有助於設備本身的小型化。

長途跋涉

四柱滾珠螺桿嵌入式滑台，行程範圍可達3000mm，最高速度2200mm/s，

可垂直安裝

全系列均可垂直安裝。

維護簡單－成本極低

全系列均可進行外掛掛部潤滑，無需拆下端蓋。它具有自潤滑儲油系統，採用特殊的鋼帶結構設計。

款式齊全－優勢眾多

有鋼帶防護，可防止異物直接落入滑台內，減少粉塵產生；可在無塵室環境下使用，可配備No同廠商及安裝方式的馬達。

訂購方式

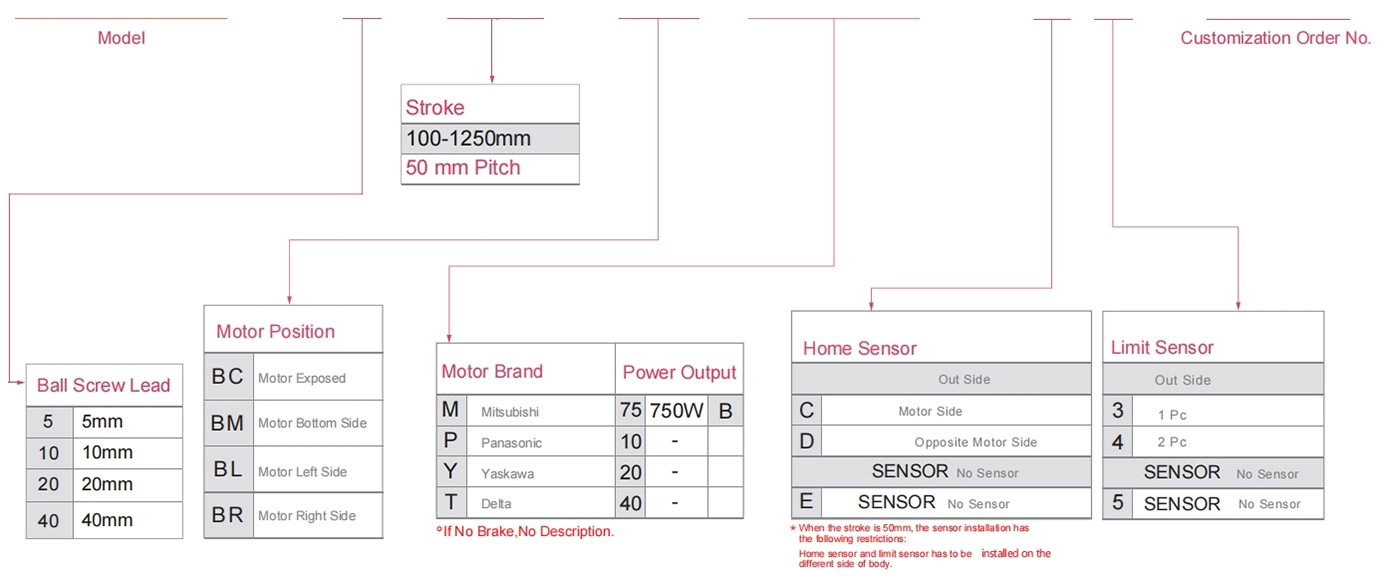

GSD17-L5-100-BC-M75B-C4-0001

規格

規格	重複定位精度(mm)		±0.005/0.01
	滾珠螺桿導程 (mm)		5	10	20	40
	最高速度 (mm/s) ※1		250	500	1000	2000
	最大有效負載	水平（kg）	120	110	75	35
		垂直使用（kg）	50	40	25	10
	額定推力（N）		2563	1281	640	320
	行程節距（mm）※2		100-1250mm/50mm間距
部品	交流伺服馬達功率（W）		750
	滾珠螺桿直徑 (mm)		C7Ø20
	高剛性直線導軌(mm)		滾珠螺桿執行器
	聯軸器（mm）		12X19
	家庭感應器	外掛掛部	EE-SX672(NPN)
		內建	EE-SX674(NPN)

感測器佈局

※1 加減速值設定為0.2s。

※2 當行程超過600mm時，絲槓會發生跳動。在這種情況下我們建議降低工作速度。詳情請參閱P85。

允許懸伸量

（單位：mm）

水平安裝		一個	B	C
鉛5	70kg	600	180	241
	90kg	400	138	208
	120kg	200	94	156
鉛10	65kg	600	168	234
	85kg	500	126	169
	110kg	400	90	143
鉛20	35kg	500	240	306
	55kg	400	126	195
	75kg	300	90	137
鉛40	15kg	400	294	384
	22kg	300	168	247
	-	-	-	-

（單位：mm）

牆壁安裝		一個	B	C
鉛5	70kg	600	221	174
	90kg	400	176	132
	120kg	200	143	97
鉛10	60kg	600	260	180
	80kg	500	176	132
	110kg	400	143	90
鉛20	30kg	500	368	306
	50kg	400	208	168
	75kg	300	169	90
鉛40	12kg	400	494	384
	22kg	300	247	174
	-	-	-	-

（單位：mm）

垂直安裝		一個	C
鉛5	20kg	480	480
	30kg	320	320
	50kg	180	180
鉛10	15kg	500	500
	25kg	350	350
	40kg	200	200
鉛20	10kg	450	450
	25kg	250	250
	-	-	-
鉛40	4kg	850	850
	10kg	320	320
	-	-	-

靜載力矩

(單位：牛頓米)

MY	728
國會議員	728
MR	1876

*圖表中的扭力值表示重心。

*產品在規定條件下使用時使用壽命為10,000公里。

*資料資訊No適用於天花板反向使用。如果您想採用吸頂式反向使用，請聯絡我們以了解詳細資訊。

電動執行器規格指標

使用地點		驅動模式		型號規格		馬達輸出（w）		寬度（mm）		身體高度（mm）		重複性（mm）		滾珠螺桿規格		最大有效負載(kg)		最大速度 (mm/s) *1
														外掛掛徑（mm）	導程(mm)	水平使用	垂直使用
														外掛掛徑（mm）	導程(mm)	水平使用	垂直使用
一般環境		滾珠螺桿		GSD6		100W		60		50		±0.005/0.01		12	5	30	15	250
															5	30	15	250
															10	18	7	500
															10	18	7	500
															20	12	3	1000
															20	12	3	1000
				GSD8		400W		80		68		±0.005/0.01		16	5	50	20	250
															5	50	20	250
															10	35	10	500
															10	35	10	500
															20	20	5	1000
															20	20	5	1000
				GSD10		400W		100		70		±0.005/0.01		16	5	60	22	250
															5	60	22	250
															10	45	16	500
															10	45	16	500
															20	30	7	1000
															20	30	7	1000
															32	20	5	1600
															32	20	5	1600
				GSD14		400W		135		80		±0.005/0.01		16	5	110	33	250
															5	110	33	250
															10	88	22	500
															10	88	22	500
															20	40	10	1000
															20	40	10	1000
															32	30	8	1600
															32	30	8	1600
				GSD17		750W		168		88		±0.005/0.01		20	5	120	50	250
															5	120	50	250
															10	110	40	500
															10	110	40	500
															20	75	25	1000
															20	75	25	1000
															40	35	10	2000
															40	35	10	2000
				GSD20		750W		200		102		±0.005/0.01		25	5	150	55	250
															5	150	55	250
															10	140	45	500
															10	140	45	500
															25	95	20	1250
															25	95	20	1250
														20	40	43	12	2000
														20	40	43	12	2000

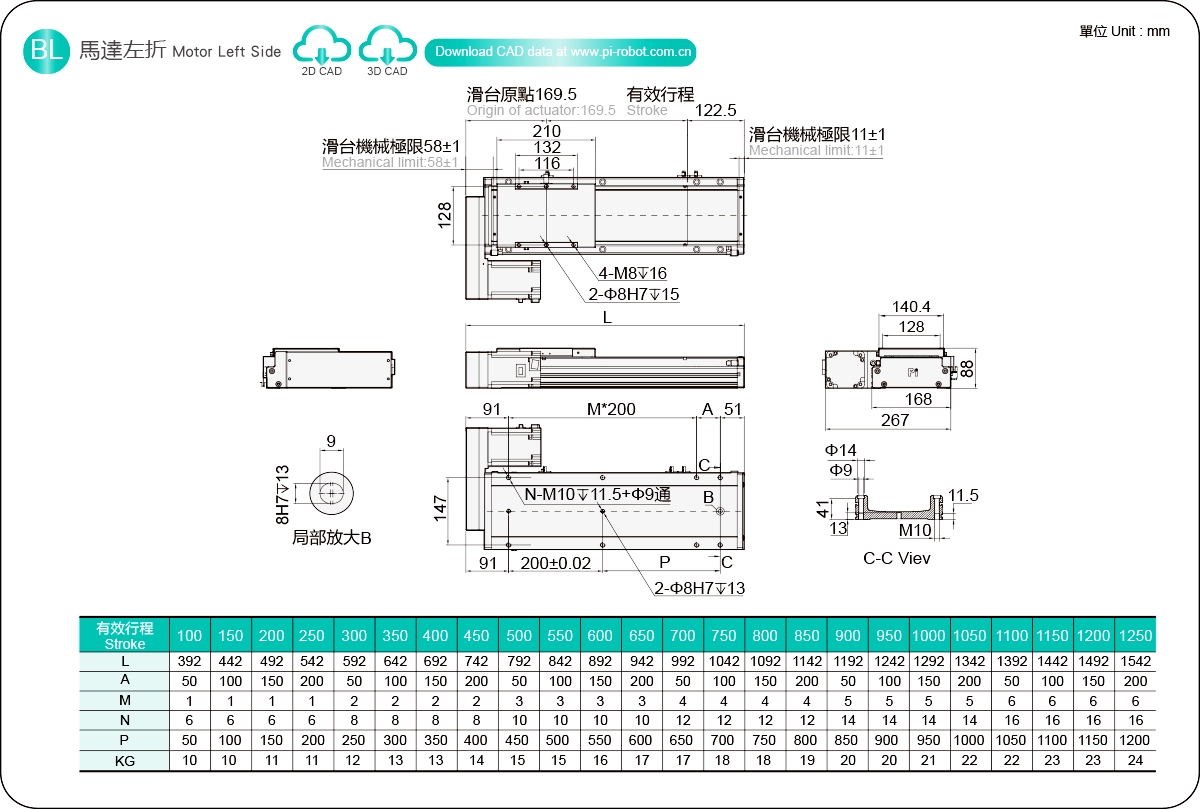

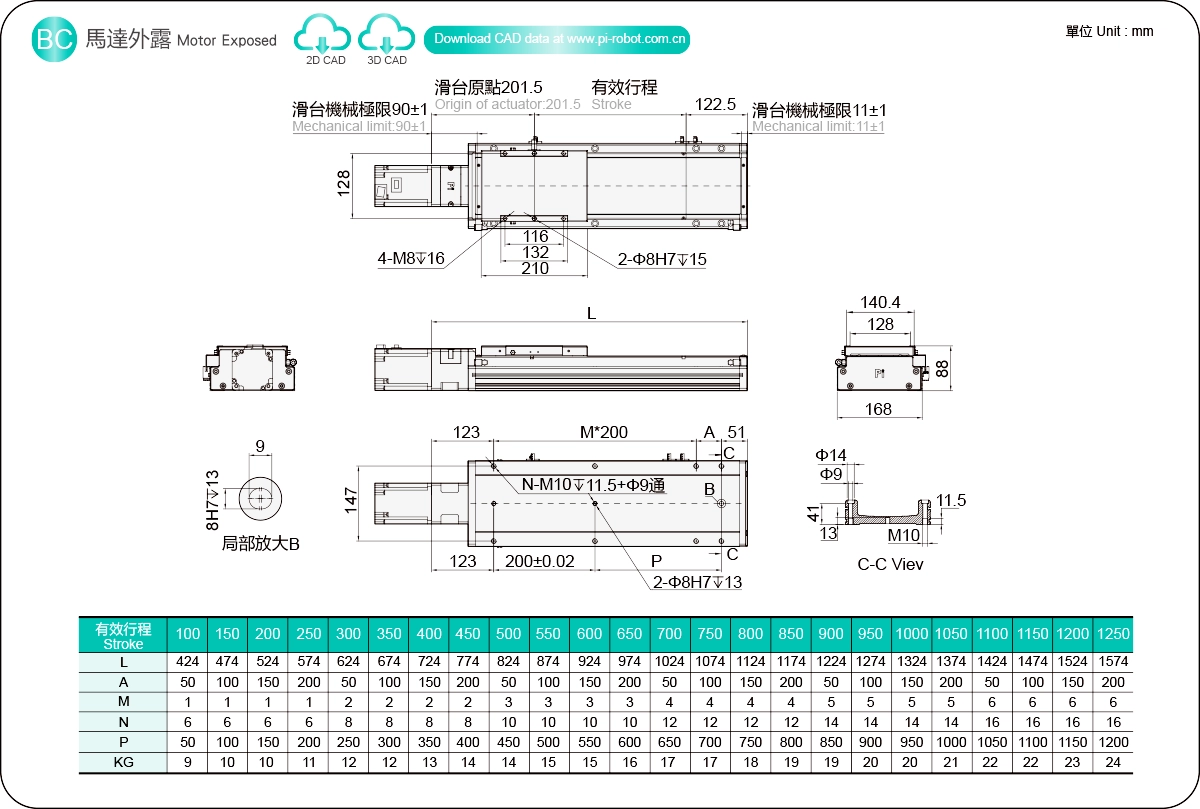

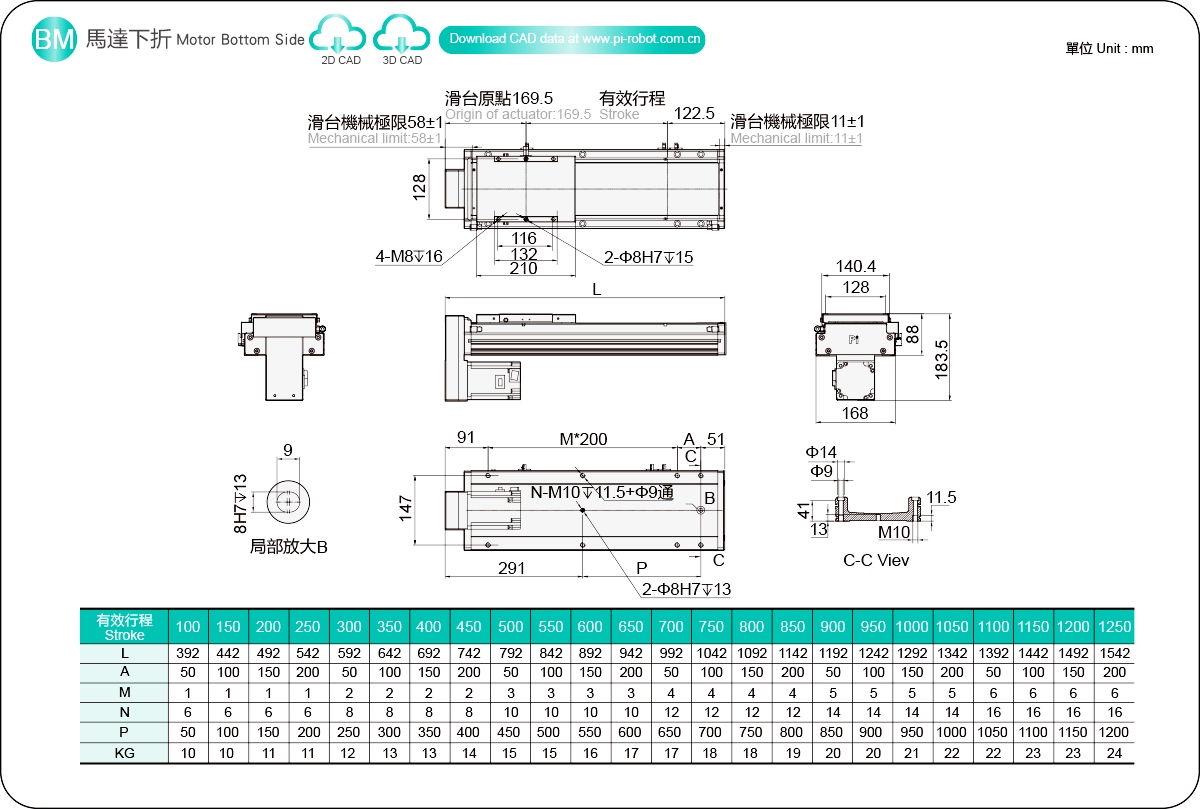

電機外掛掛露/電機下側

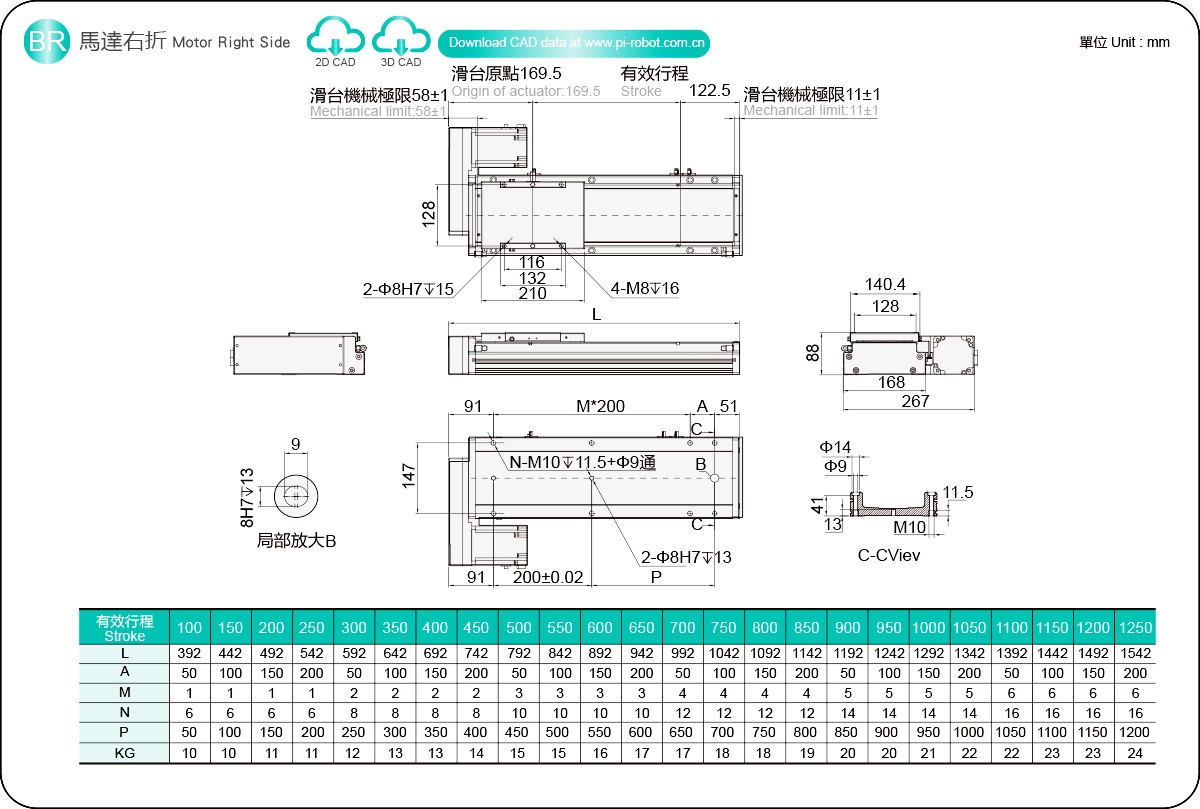

馬達左側/馬達右側
