重量輕、壽命長

重複精度：±0.01mm

水平負載：110kg

垂直負載：33kg

最高速度：1280mm/s

行程節距：800-2200mm

將馬達加速和減速度設定為0.2s。

一般環境規範No適用於倒吊式起重機的使用。如果您有任何需求，請透過電話聯絡我們或在線上留言。

交貨時間：7-10天

PDF

3D下載

Cadenas3 下載

多種滑座款式

機身與滑塊一體成型，改善了剛性差的問題，並減少了寬度，使設備的安裝空間更小。業界唯一專利的燃油噴嘴設計，採用滑道上的單一燃油噴嘴噴油。可同時注油維護螺帽及多組滑塊，讓您維護更方便、省時。燃油噴嘴的安裝方向可依客戶需求選擇。

高剛性本體/高剛性上蓋

高剛性車身：探索採用一體式鋁擠型結構，透過元素分析獲得最佳剛性重量比結構設計。防纏繞上蓋：採用特殊的防纏繞設計，長途使用時上蓋No易扭曲或變形。

馬達品牌

可與各品牌伺服馬達配對。多方向馬達安裝位置可供選擇，使機器設計更加靈活

馬達品牌

可與各品牌伺服馬達配對。多方向馬達安裝位置可供選擇，使機器設計更加靈活

螺桿品牌導程，無座可供選擇

可根據No同的精度和速度選擇合適的螺桿規格和品牌。

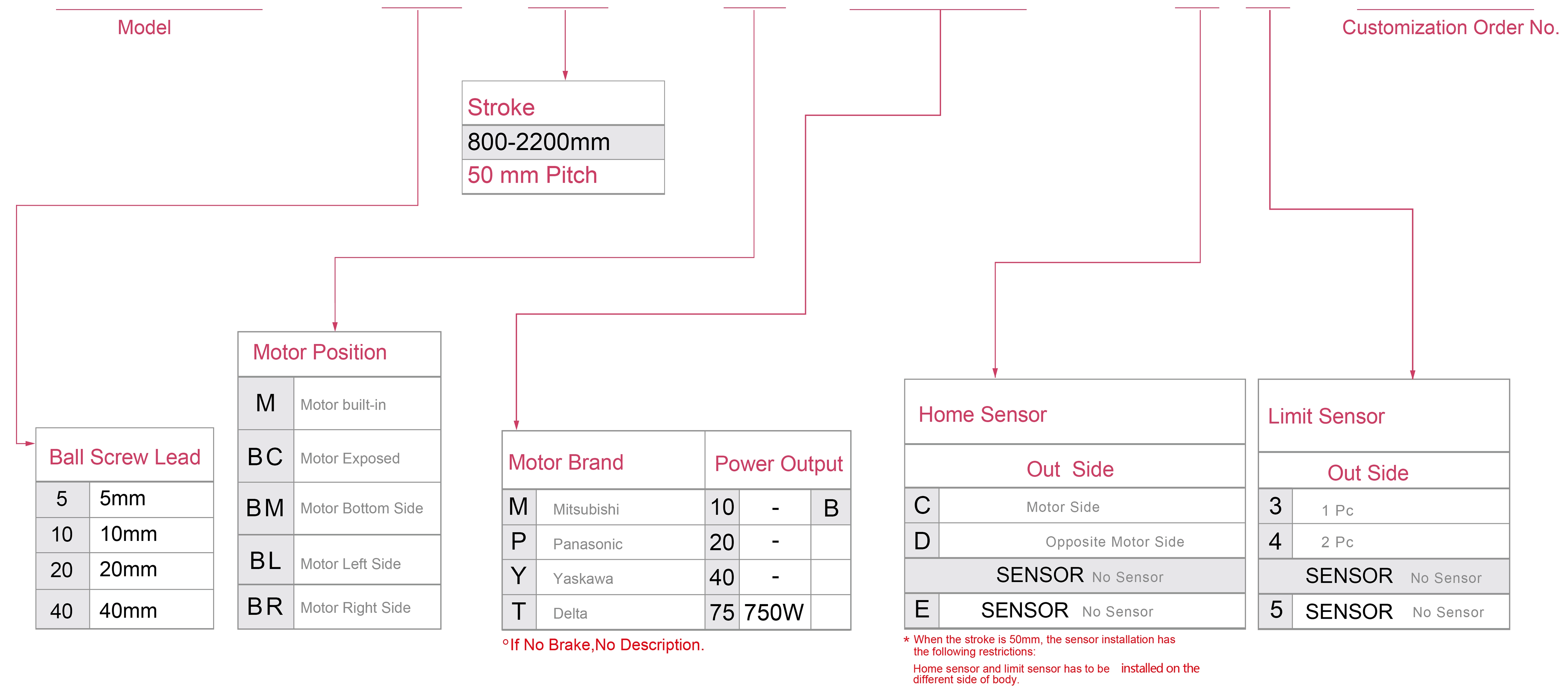

訂購方式

RMH17S-L5-800-M-M40B-C4-0001

規格

規格	重複定位精度(mm)		±0.01
	滾珠螺桿導程 (mm)		5	10	20	32
	最大速度（mm/s）		200	400	800	1280
	最大有效負載	水平（kg）	110	90	40	30
		垂直使用（kg）	33	22	10	8
	額定推力（N）		1388	694	347	218
	行程節距（mm）		800-2200mm/50mm間距
部品	交流伺服馬達功率（W）		400W
	滾珠螺桿直徑 (mm)		C7Ø16
	高剛性直線導軌（mm）		W15XH12.5
	聯軸器（mm）		14X10
	家庭感應器	外掛掛部	EE-SX672(NPN)

感測器佈局

加減速值設定為0.2s。

*行程超過750mm時，滾珠螺桿會出現跳動。在這種情況下我們建議降低工作速度。詳情請參閱P85。

允許懸伸量

（單位：mm）

水平安裝		一個	B	C
鉛5	70kg	2092	162	208
	90kg	1555	117	149
	110kg	1210	88	113
鉛10	60kg	1107	172	208
	75kg	848	130	156
	90kg	680	101	122
鉛20	20kg	1498	491	520
	30kg	973	313	334
	40kg	712	225	238
鉛32	10kg	1311	692	625
	20kg	633	326	295
	30kg	405	203	187

（單位：mm）

牆壁安裝		一個	B	C
鉛5	75kg	190	148	1911
	95kg	140	108	1450
	110kg	113	88	1210
鉛10	65kg	188	156	1008
	80kg	144	119	788
	90kg	122	101	680
鉛20	25kg	408	382	1180
	35kg	280	262	825
	40kg	238	225	712
鉛32	15kg	408	449	860
	25kg	230	252	495
	30kg	187	203	405

（單位：mm）

垂直安裝		一個	C
鉛5	15kg	940	940
	22kg	640	640
	33kg	427	427
鉛10	10kg	1248	1248
	14kg	894	894
	22kg	569	569
鉛20	7kg	1417	1417
	10kg	993	993
	-	-	-
鉛32	5kg	1255	1255
	8kg	785	785
	-	-	-

靜載力矩

(單位：牛頓米)

MY	605
國會議員	448
MR	448

*圖表中的扭力值表示重心。

*產品在規定條件下使用時使用壽命為10,000公里。

*資料資訊No適用於天花板反向使用。如果您想採用吸頂式反向使用，請聯絡我們以了解詳細資訊。

電動執行器規格指標

使用地點	驅動模式	型號規格	馬達輸出（w）	寬度（mm）	重複性（mm）	滾珠螺桿規格		最大有效負載(kg)		最大速度 (mm/s) *1
使用地點	驅動模式	型號規格	馬達輸出（w）	寬度（mm）	重複性（mm）	外掛掛徑（mm）	導程(mm)	水平使用	垂直使用	最大速度 (mm/s) *1
一般環境環境	滾珠螺桿	RMH12	100W	102	±0.01	16	5	50	12	250
							10	30	8	500
							20	18	3	1000
							32	5	-	1600
			200W	102	±0.01	16	5	50	12	250
							10	30	8	500
							20	18	3	1000
							32	5	-	1600
		RMH14	200W	135	±0.01	16	5	95	27	250
							10	75	18	500
							20	35	7	1000
							32	15	-	1600
			400W	135	±0.01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		RMH17	400W	170	±0.01	20	5	120	40	250
							10	110	30	500
							20	75	14	1000
							40	22	7	2000
			750W	170	±0.01	20	5	120	50	250
							10	120	40	500
							20	83	25	1000
							40	43	12	2000
		RMH22	750W	220	±0.01	25	5	150	55	250
							10	150	45	500
							25	105	20	1250
						20	40	43	12	2000
		RMH28	1500W	280	±0.01	32	10	320	150	500
							20	180	75	1000
							32	75	35	1600

超長行程系列

使用地點	驅動模式	型號規格	馬達輸出（w）	寬度（mm）	重複性（mm）	滾珠螺桿規格		最大有效負載(kg)		最大速度 (mm/s) *1
使用地點	驅動模式	型號規格	馬達輸出（w）	寬度（mm）	重複性（mm）	外掛掛徑（mm）	導程(mm)	水平使用	垂直使用	最大速度 (mm/s) *1
一般環境環境	滾珠螺桿	RMH17S	400W	170	±0.01	16	5	110	33	200
							10	90	22	400
							20	40	10	800
							32	30	8	1280
			750W	170	±0.01	16	5	120	40	200
							10	95	25	400
							20	50	15	800
							32	35	12	1280
		RMH22S	750W	220	±0.01	20	5	130	50	200
							10	130	40	400
							20	85	25	800
							40	43	12	1600

* 最高速度基於伺服馬達最大轉速（3000）。最高速度以步進馬達最大轉速（500）為準。

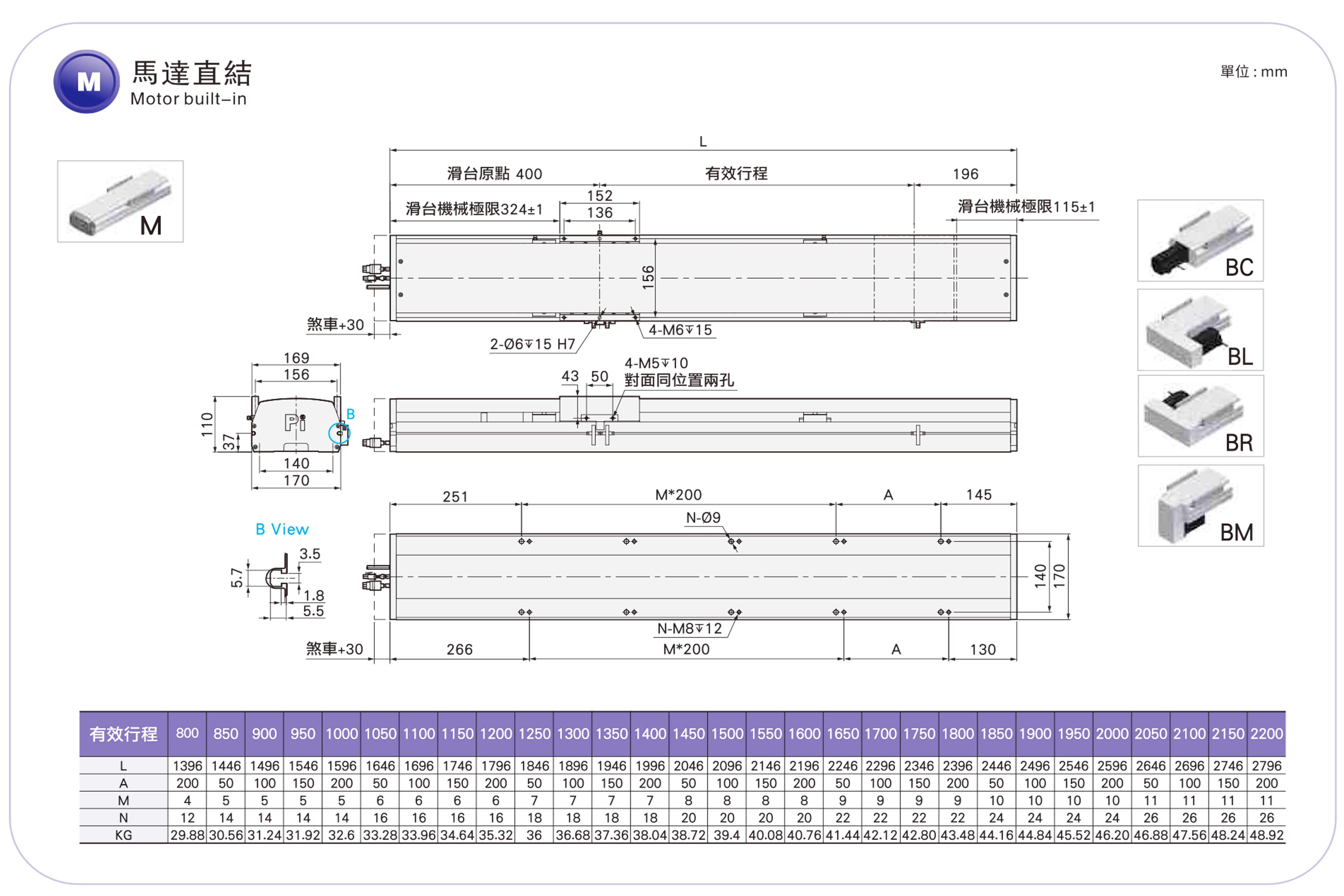

馬達內置
