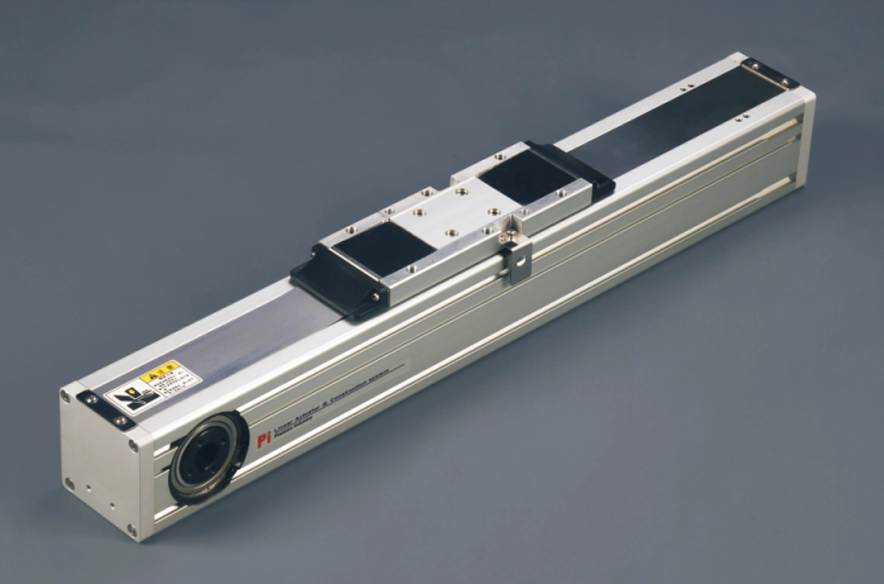

產品
重複精度：±0.1mm
水平負載：60kg
導程：130mm
最高速度：2166mm/s
行程節距：100-5500mm
將馬達加速和減速度設定為0.2s。
一般環境規範No適用於倒吊式起重機的使用。如果您有任何需求，請透過電話聯絡我們或在線上留言。
交貨時間：7-10天
| 規格 | 重複定位精度(mm) | ±0.1 | ||||
| 導程（mm） | 130 | |||||
| 減速比 | 3:1 | 5:1 | 7:1 | 10:1 | ||
| 最大速度（mm/s） | 2166 | 1300 | 928 | 650 | ||
| 最大有效負載 | 水平（kg） | 30 | 45 | 55 | 60 | |
| 垂直使用（kg） | 9 | 15 | 16 | 17 號 | ||
| 額定推力（N） | 182 | 302 | 413 | 603 | ||
| 行程節距（mm） | 100-5500mm/100mm間距 | |||||
| 部品 | 交流伺服馬達功率（W） | 400W | ||||
| 球寬（mm） | 25 | |||||
| 高剛性直線導軌(mm) | W15XH13 | |||||
| 家庭感應器 | 外掛掛部 | EE-SX672(NPN) | ||||
| 水平安裝 | 一個 | B | C | |
| 3∶1 | 10kg | 950 | 250 | 42 |
| 20kg | 420 | 105 | 18 | |
| 30kg | 250 | 55 | 10 | |
| 5∶1 | 25kg | 950 | 140 | 24 |
| 35kg | 625 | 90 | 15 | |
| 45kg | 450 | 55 | 10 | |
| 7∶1 | 28kg | 1300 | 145 | 25 |
| 40kg | 850 | 90 | 15 | |
| 55kg | 550 | 50 | 10 | |
| 10∶1 | 30kg | 1850 | 145 | 25 |
| 45kg | 1250 | 90 | 15 | |
| 60kg | 800 | 50 | 10 | |
| 牆壁安裝 | 一個 | B | C | |
| 3∶1 | 10kg | 42 | 250 | 950 |
| 20kg | 19 | 110 | 450 | |
| 30kg | 10 | 60 | 260 | |
| 5∶1 | 25kg | 25 | 140 | 950 |
| 35kg | 15 | 90 | 600 | |
| 45kg | 10 | 60 | 450 | |
| 7∶1 | 28kg | 25 | 145 | 1300 |
| 40kg | 15 | 90 | 850 | |
| 55kg | 10 | 60 | 550 | |
| 10∶1 | 30kg | 25 | 140 | 1950 |
| 45kg | 15 | 90 | 1550 | |
| 60kg | 10 | 60 | 800 | |
| 垂直安裝 | 一個 | C | |
| 3∶1 | 3kg | 900 | 900 |
| 6kg | 450 | 450 | |
| 9kg | 300 | 300 | |
| 5∶1 | 5kg | 900 | 900 |
| 10kg | 450 | 450 | |
| 15kg | 300 | 300 | |
| 7∶1 | 6kg | 900 | 900 |
| 12kg | 450 | 450 | |
| 16kg | 300 | 300 | |
| 10∶1 | 6kg | 900 | 900 |
| 13kg | 450 | 450 | |
| 17kg | 330 | 330 | |
| MY | 337.9 |
| 國會議員 | 337.9 |
| MR | 58.6 |
| 使用地點 | 驅動模式 | 型號規格 | 減速機構 | 馬達輸出 （w） | 寬度（mm） | 重複性 （mm） | 皮帶規格 | 最大有效負載(kg) | 最大速度 (mm/s) *1 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 皮帶寬度(mm) | 導程(mm) | 水平使用 | 垂直使用 | ||||||||
| 一般環境 | 正時皮帶 | MKR40 | Yes | 100W | 40 | ±0.1 | 15 | 90 | 8 | 2 | 4500 |
| MKR65 | Yes | 400W | 65 | ±0.1 | 30 | 130 | 60 | 17 號 | 5000 | ||
| MKR80 | Yes | 750W | 80 | ±0.1 | 35 | 200 | 100 | 24 | 5000 | ||
| MKR110 | Yes | 750W/1000 | 110 | ±0.1 | 50 | 280 | 200 | 50 | 5000 | ||
| 奧布65 | Yes | 400W | 65 | ±0.1 | 30 | 110 | 25 | 6 | 5000 | ||
