GSD系列

產品仕樣:

馬達轉折方向:

行程範圍 mm:

重量輕、壽命長

機身寬度：200-102mm

重複精度：±0.005/0.01mm

水平負載：150kg

垂直負載：55kg

最大速度：2000mm/s

行程範圍：100-1500mm

將馬達加速和減速度設定為0.2s。

一般環境規範No適用於倒吊式起重機的使用。如果您有任何需求，請透過電話聯絡我們或在線上留言。

交貨時間：7-10天

PDF

Cadenas3 下載

四柱球設計 - 提高精度

無間隙，可輕鬆輕鬆地移動至“圓弧槽”，易於長期保持高精度。
內部滑塊可以在四個方向上達到相同的額定負載，並且可以在任何方向上使用。
高剛性、高精度、低摩擦、高速運動負荷能力強、使用壽命長。

結構更緊湊

與傳統產品相比，產品尺寸有所減少。易於組裝成設備，也有助於設備本身的小型化。

長途跋涉

四柱滾珠螺桿嵌入式滑台，行程範圍可達3000mm，最高速度2200mm/s，

可垂直安裝

全系列均可垂直安裝。

維護簡單－成本極低

全系列均可進行外掛掛部潤滑，無需拆下端蓋。它具有自潤滑儲油系統，採用特殊的鋼帶結構設計。

款式齊全－優勢眾多

有鋼帶防護，可防止異物直接落入滑台內，減少粉塵產生；可在無塵室環境下使用，可配備No同廠商及安裝方式的馬達。

訂購方式

GSD20-L5-100-BC-M75B-C4-0001

規格

規格	重複定位精度(mm)		±0.005/0.01
	滾珠螺桿導程 (mm)		5	10	25	40
	最高速度 (mm/s) ※1		250	500	1250	2000
	最大有效負載	水平（kg）	150	140	95	43
		垂直使用（kg）	55	45	20	12
	額定推力（N）		2563	1281	512	320
	行程節距（mm）※2		100-1500mm/50mm間距
部品	交流伺服馬達功率（W）		750
	滾珠螺桿直徑 (mm)		C7Ø25			C7Ø20
	高剛性直線導軌(mm)		滾珠螺桿執行器
	聯軸器（mm）		17X19			12X19
	家庭感應器	外掛掛部	EE-SX672(NPN)
		內建	EE-SX674(NPN)

感測器佈局

※1 加減速值設定為0.2s。

※2 當行程超過600mm時，絲槓會發生跳動。在這種情況下我們建議降低工作速度。詳情請參閱P85。

允許懸伸量

（單位：mm）

水平安裝		一個	B	C
鉛5	100kg	400	170	350
	120kg	300	132	280
	150kg	200	80	230
鉛10	95kg	350	125	260
	120kg	300	100	200
	140kg	250	80	160
鉛25	60kg	250	90	175
	80kg	180	72	130
	95kg	150	50	100
鉛40	18kg	250	250	455
	30kg	200	120	250
	43kg	150	90	163

（單位：mm）

牆壁安裝		一個	B	C
鉛5	100kg	260	110	250
	120kg	190	90	200
	150kg	160	80	130
鉛10	90kg	250	100	300
	115kg	180	85	200
	140kg	150	70	150
鉛25	60kg	230	100	200
	70kg	210	80	150
	90kg	170	60	100
鉛40	15kg	430	190	300
	24kg	250	120	200
	40kg	170	60	100

（單位：mm）

垂直安裝		一個	C
鉛5	30kg	420	420
	40kg	310	310
	55kg	230	230
鉛10	25kg	450	450
	35kg	320	320
	45kg	230	230
鉛20	15kg	520	520
	20kg	360	360
	-	-	-
鉛40	7kg	550	550
	12kg	320	320
	-	-	-

靜載力矩

(單位：牛頓米)

MY	1770
國會議員	1770
MR	4819

*圖表中的扭力值表示重心。

*產品在規定條件下使用時使用壽命為10,000公里。

*資料資訊No適用於天花板反向使用。如果您想採用吸頂式反向使用，請聯絡我們以了解詳細資訊。

電動執行器規格指標

使用地點		驅動模式		型號規格		馬達輸出（w）		寬度（mm）		身體高度（mm）		重複性（mm）		滾珠螺桿規格		最大有效負載(kg)		最大速度 (mm/s) *1
														外掛掛徑（mm）	導程(mm)	水平使用	垂直使用
														外掛掛徑（mm）	導程(mm)	水平使用	垂直使用
一般環境		滾珠螺桿		GSD6		100W		60		50		±0.005/0.01		12	5	30	15	250
															5	30	15	250
															10	18	7	500
															10	18	7	500
															20	12	3	1000
															20	12	3	1000
				GSD8		400W		80		68		±0.005/0.01		16	5	50	20	250
															5	50	20	250
															10	35	10	500
															10	35	10	500
															20	20	5	1000
															20	20	5	1000
				GSD10		400W		100		70		±0.005/0.01		16	5	60	22	250
															5	60	22	250
															10	45	16	500
															10	45	16	500
															20	30	7	1000
															20	30	7	1000
															32	20	5	1600
															32	20	5	1600
				GSD14		400W		135		80		±0.005/0.01		16	5	110	33	250
															5	110	33	250
															10	88	22	500
															10	88	22	500
															20	40	10	1000
															20	40	10	1000
															32	30	8	1600
															32	30	8	1600
				GSD17		750W		168		88		±0.005/0.01		20	5	120	50	250
															5	120	50	250
															10	110	40	500
															10	110	40	500
															20	75	25	1000
															20	75	25	1000
															40	35	10	2000
															40	35	10	2000
				GSD20		750W		200		102		±0.005/0.01		25	5	150	55	250
															5	150	55	250
															10	140	45	500
															10	140	45	500
															25	95	20	1250
															25	95	20	1250
														20	40	43	12	2000
														20	40	43	12	2000

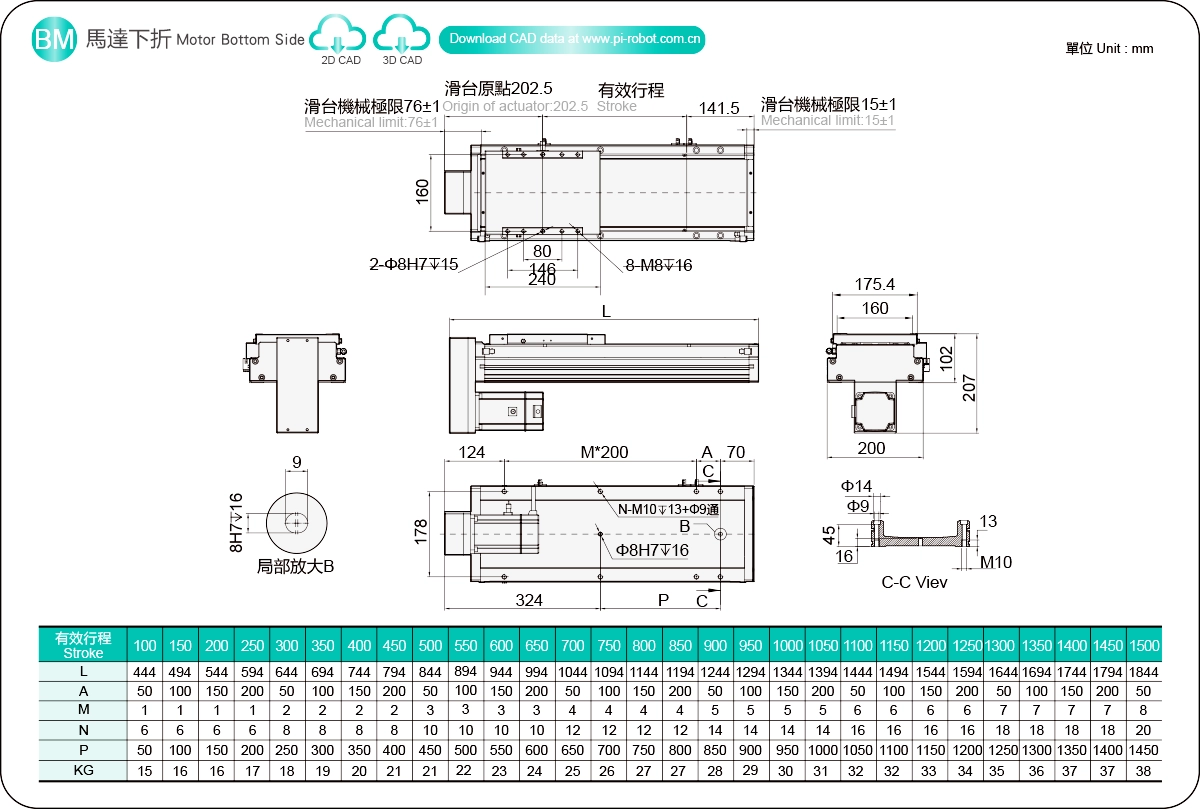

電機外掛掛露/電機下側

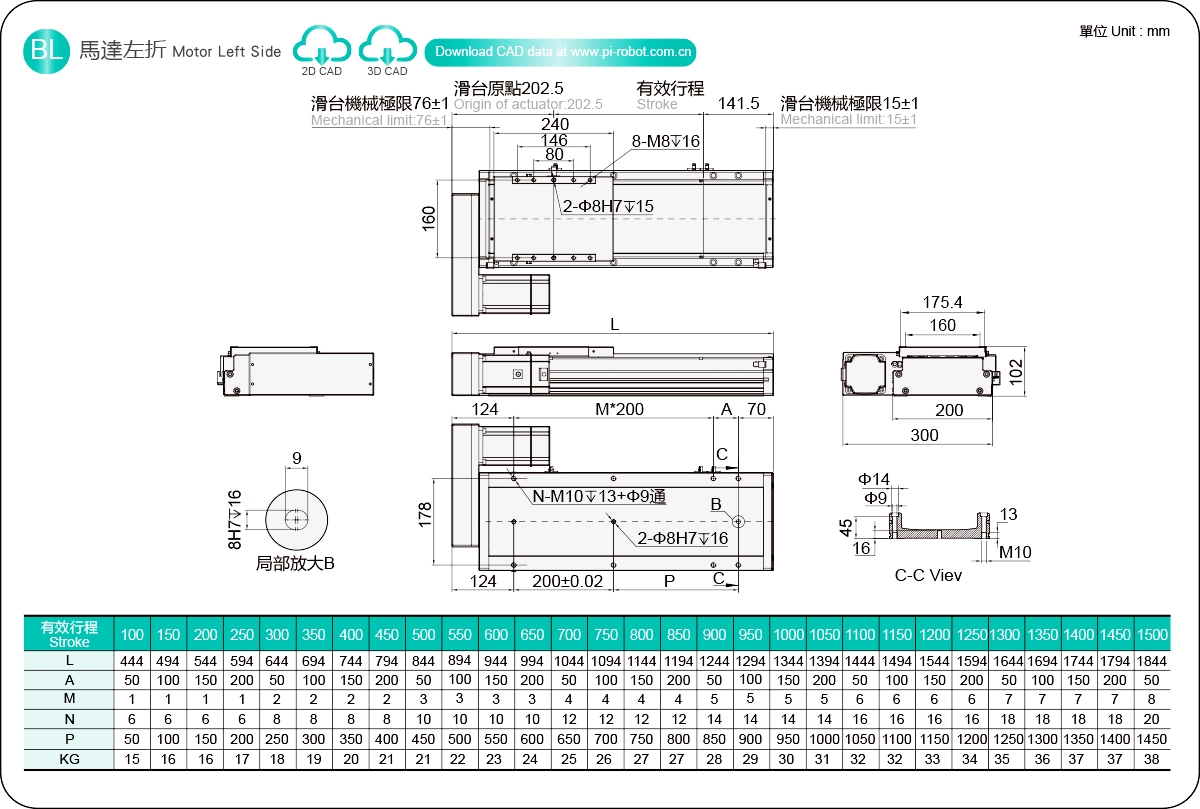

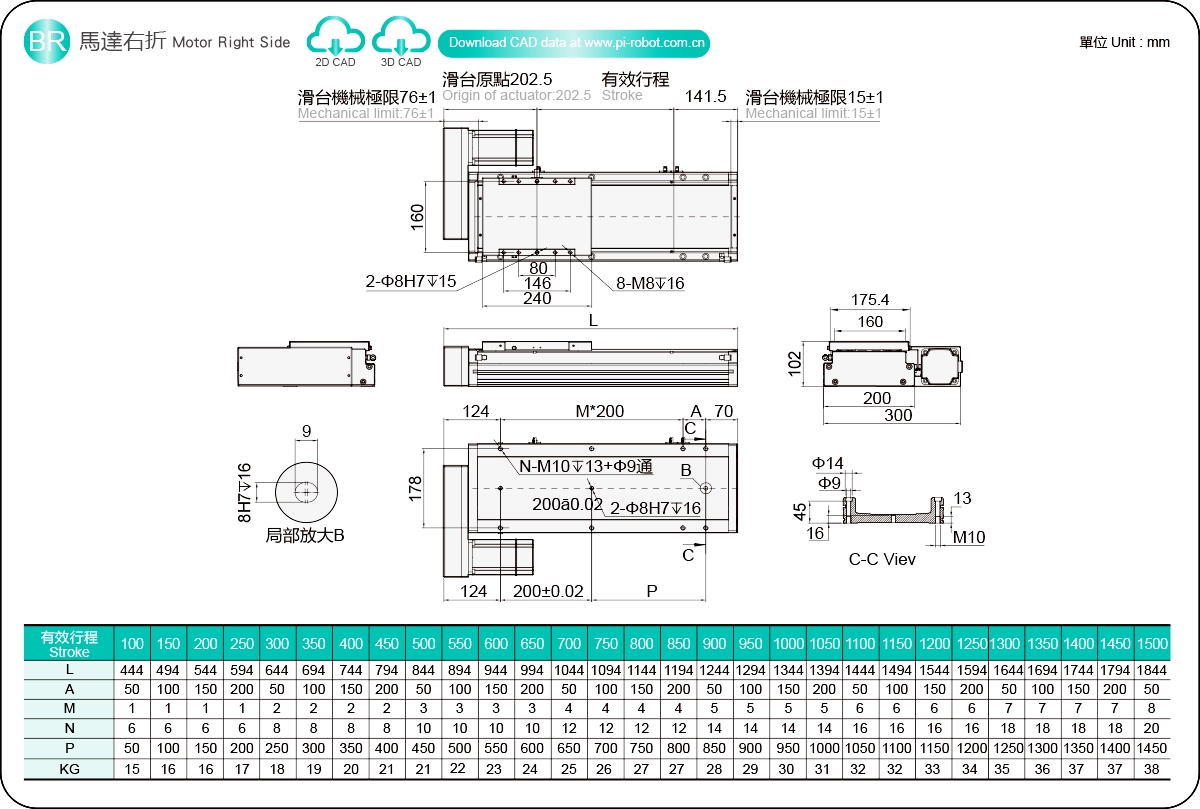

馬達左側/馬達右側
