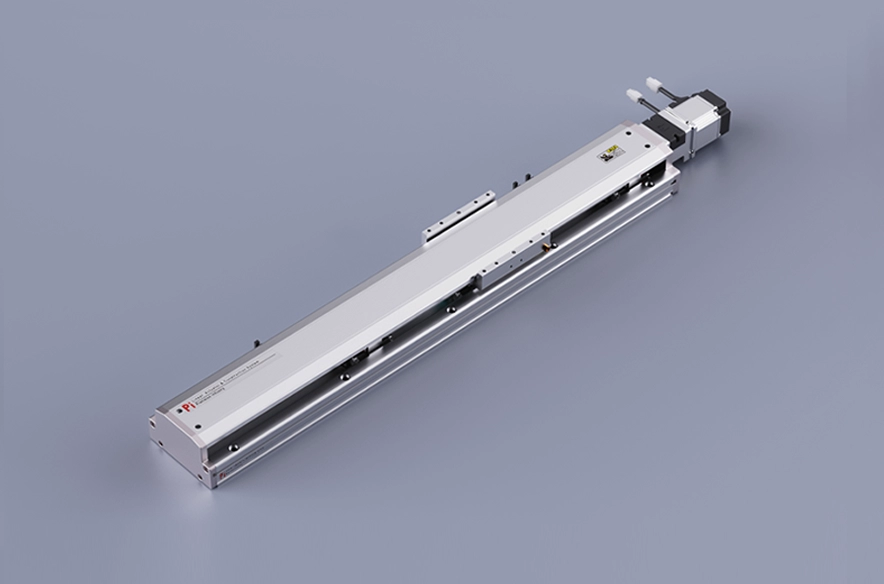

重量輕、壽命長

機身寬度：135-78mm

重複精度：±0.005/0.01mm

水平負載：110kg

垂直負載：33kg

最高速度：1600mm/s

行程範圍：800-2100mm

將馬達加速和減速度設定為0.2s。

一般環境規範No適用於倒吊式起重機的使用。如果您有任何需求，請透過電話聯絡我們或在線上留言。

交貨時間：7-10天

PDF

3D下載

Cadenas3 下載

四柱球設計 - 提高精度

無間隙，可輕鬆輕鬆地移動至“圓弧槽”，易於長期保持高精度。
內部滑塊可以在四個方向上達到相同的額定負載，並且可以在任何方向上使用。
高剛性、高精度、低摩擦、高速運動負荷能力強、使用壽命長。

結構更緊湊

與傳統產品相比，產品尺寸有所減少。易於組裝成設備，也有助於設備本身的小型化。

長途跋涉

四柱滾珠螺桿嵌入式滑台，行程範圍可達3000mm，最高速度2200mm/s，

可垂直安裝

全系列均可垂直安裝。

維護簡單－成本極低

全系列均可進行外掛掛部潤滑，無需拆下端蓋。它具有自潤滑儲油系統，採用特殊的鋼帶結構設計。

款式齊全－優勢眾多

有鋼帶防護，可防止異物直接落入滑台內，減少粉塵產生；可在無塵室環境下使用，可配備No同廠商及安裝方式的馬達。

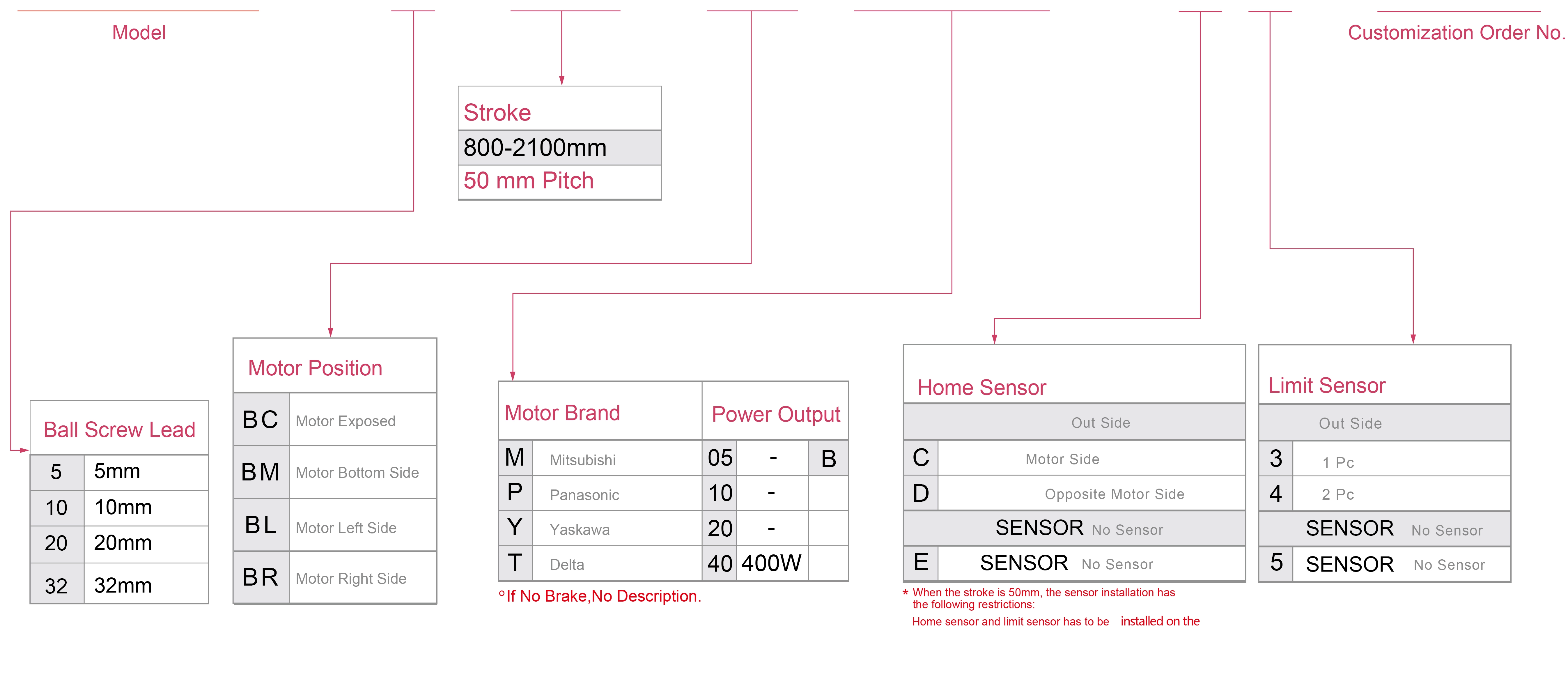

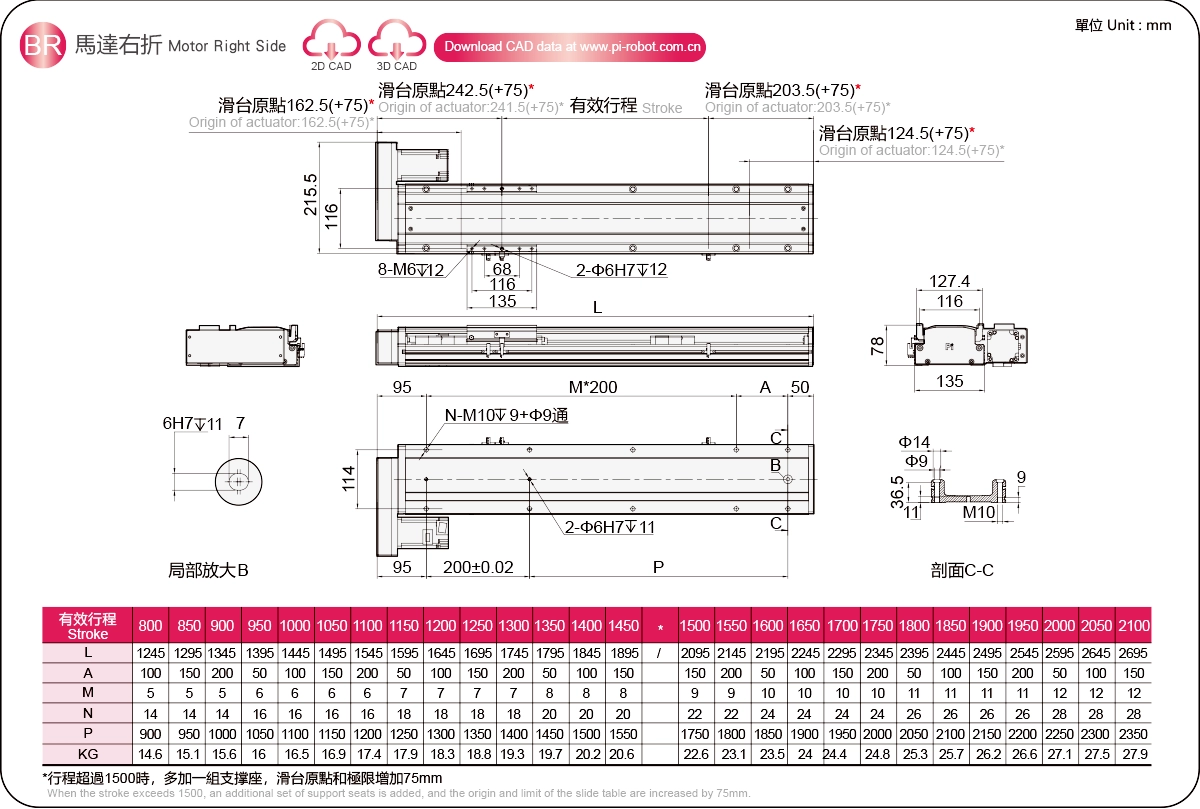

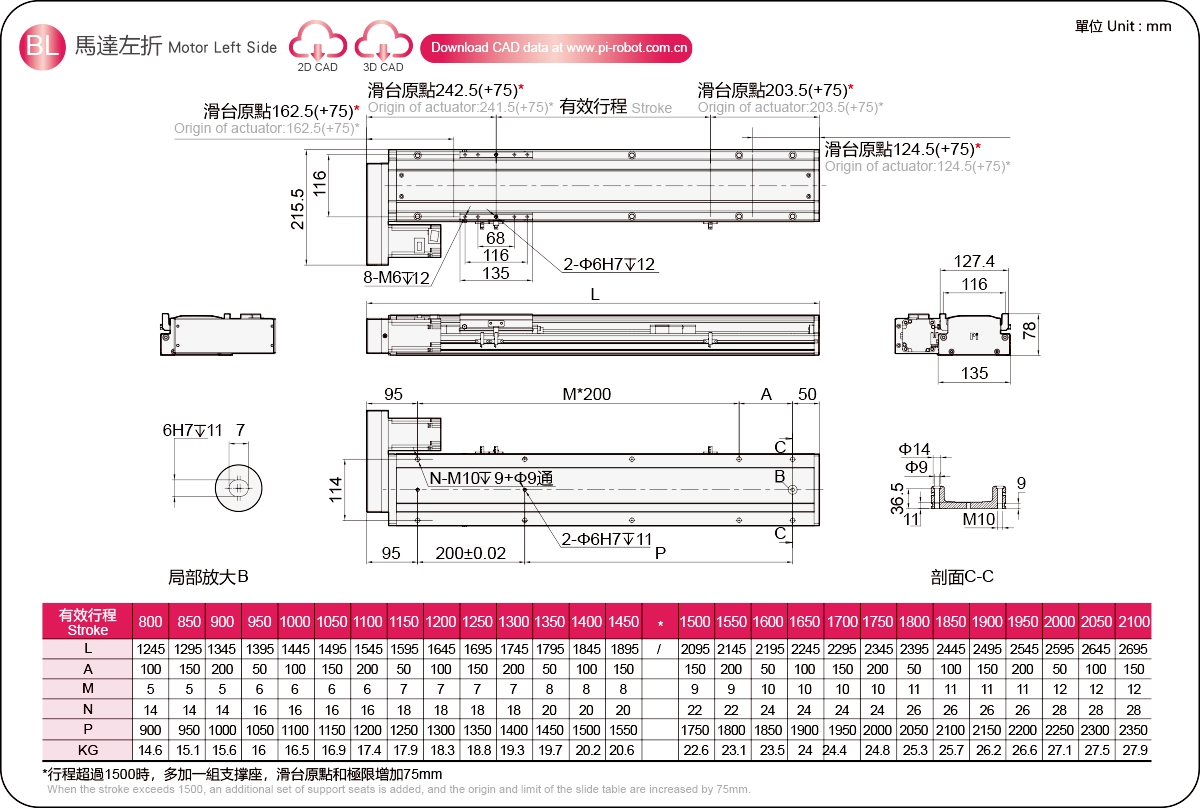

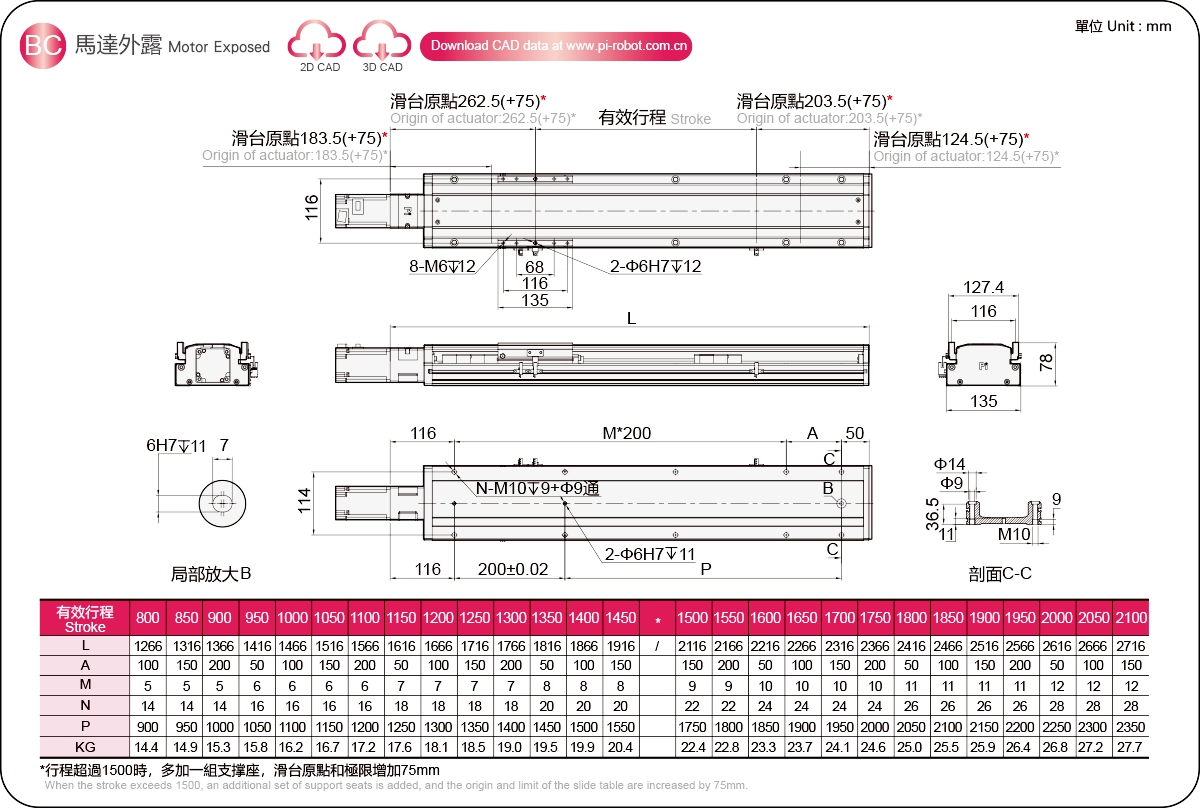

訂購方式

GSH14S-L5-800-BC-M40B-C4-0001

規格

規格	重複定位精度(mm)		±0.005/0.01
	滾珠螺桿導程 (mm)		5	10	20	32
	最高速度 (mm/s) ※1		250	500	1000	1600
	最大有效負載	水平（kg）	110	88	40	30
		垂直使用（kg）	33	22	10	8
	額定推力（N）		1388	694	347	218
	行程節距（mm）※2		800-2100mm/50mm間距
部品	交流伺服馬達功率（W）		400
	滾珠螺桿直徑 (mm)		C7Ø16
	高剛性直線導軌(mm)		滾珠螺桿執行器
	聯軸器（mm）		14X10
	家庭感應器	外掛掛部	EE-SX672(NPN)
		內建	EE-SX674(NPN)

感測器佈局

※1 加減速值設定為0.2s。

※2 當行程超過600mm時，絲槓會發生跳動。在這種情況下我們建議降低工作速度。詳情請參閱P85。

允許懸伸量

（單位：mm）

水平安裝		一個	B	C
鉛5	60kg	500	166	280
	80kg	300	120	214
	110kg	200	90	131
鉛10	30kg	500	324	405
	50kg	400	176	243
	88kg	300	80	135
鉛20	12kg	600	636	878
	22kg	500	300	439
	40kg	400	145	203
鉛32	15kg	500	162	300
	25kg	300	98	200
	30kg	200	90	180

（單位：mm）

牆壁安裝		一個	B	C
鉛5	50kg	300	150	300
	70kg	200	120	250
	100kg	150	60	200
鉛10	35kg	350	200	400
	55kg	220	120	350
	88kg	150	60	250
鉛20	12kg	630	452	700
	20kg	380	320	600
	40kg	180	150	500
鉛32	15kg	300	220	500
	25kg	180	120	350
	30kg	150	110	250

（單位：mm）

垂直安裝		一個	C
鉛5	15kg	500	500
	22kg	350	350
	33kg	230	230
鉛10	10kg	620	620
	14kg	480	480
	22kg	300	300
鉛20	7kg	750	750
	10kg	550	550
	-	-	-
鉛32	5kg	660	660
	8kg	402	402
	-	-	-

靜載力矩

(單位：牛頓米)

MY	584
國會議員	584
MR	1224

*圖表中的扭力值表示重心。

*產品在規定條件下使用時使用壽命為10,000公里。

*資料資訊No適用於天花板反向使用。如果您想採用吸頂式反向使用，請聯絡我們以了解詳細資訊。

電動執行器規格指標

使用地點	驅動模式	型號規格	馬達輸出（w）	寬度（mm）	身體高度（mm）	重複性（mm）	滾珠螺桿規格		最大有效負載(kg)		最大速度 (mm/s) *1
							外掛掛徑（mm）	導程(mm)	水平使用	垂直使用
							外掛掛徑（mm）	導程(mm)	水平使用	垂直使用
一般環境	滾珠螺桿	穀胱甘肽6	100W	60	50	±0.005/0.01	12	5	30	15	250
								5	30	15	250
								10	18	7	500
								10	18	7	500
								20	12	3	1000
								20	12	3	1000
		還原型穀胱甘肽8	400W	80	68	±0.005/0.01	16	5	50	20	250
								5	50	20	250
								10	35	10	500
								10	35	10	500
								20	20	5	1000
								20	20	5	1000
		還原型穀胱甘肽10	400W	100	70	±0.005/0.01	16	5	60	22	250
								5	60	22	250
								10	45	16	500
								10	45	16	500
								20	30	7	1000
								20	30	7	1000
								32	20	5	1600
								32	20	5	1600
		還原型穀胱甘肽14	400W	135	78	±0.005/0.01	16	5	110	33	250
								5	110	33	250
								10	88	22	500
								10	88	22	500
								20	40	10	1000
								20	40	10	1000
								32	30	8	1600
								32	30	8	1600
		還原型穀胱甘肽17	750W	170	90	±0.005/0.01	20	5	120	50	250
								5	120	50	250
								10	110	40	500
								10	110	40	500
								20	75	25	1000
								20	75	25	1000
								40	35	10	2000
								40	35	10	2000
		還原型穀胱甘肽20	750W	200	102	±0.005/0.01	25	5	150	55	250
								5	150	55	250
								10	140	45	500
								10	140	45	500
								25	95	20	1250
								25	95	20	1250
							20	40	43	12	2000
							20	40	43	12	2000

超長行程系列

使用地點	驅動模式	型號規格	馬達輸出（w）	寬度（mm）	身體高度（mm）	重複性（mm）	滾珠螺桿規格		最大有效負載(kg)		最大速度 (mm/s) *1
							外掛掛徑（mm）	導程(mm)	水平使用	垂直使用
							外掛掛徑（mm）	導程(mm)	水平使用	垂直使用
一般環境	滾珠螺桿	穀胱甘肽10S	400W	100	70	±0.005/0.01	16	5	60	22	250
								5	60	22	250
								10	45	16	500
								10	45	16	500
								20	30	7	1000
								20	30	7	1000
								32	20	5	1600
								32	20	5	1600
		還原型穀胱甘肽14S	400W	135	78	±0.005/0.01	16	5	110	33	250
								5	110	33	250
								10	88	22	500
								10	88	22	500
								20	40	10	1000
								20	40	10	1000
								32	30	8	1600
								32	30	8	1600
		穀胱甘肽17S	750W	170	90	±0.005/0.01	20	5	120	50	250
								5	120	50	250
								10	110	40	500
								10	110	40	500
								20	75	25	1000
								20	75	25	1000
								40	35	10	2000
								40	35	10	2000
		穀胱甘肽20S	750W	200	102	±0.005/0.01	25	5	150	55	250
								5	150	55	250
								10	140	45	500
								10	140	45	500
								25	95	20	1250
								25	95	20	1250
							20	40	43	12	2000
							20	40	43	12	2000
