產品
機身寬度：54mm
重複精度：±0.01mm
水平負載：30kg
垂直負載：10kg
最大速度：1000mm/s
行程範圍：50-800mm
將馬達加速和減速度設定為0.2s。
一般環境規範No適用於倒吊式起重機的使用。如果您有任何需求，請透過電話聯絡我們或在線上留言。
交貨時間：7-10天
| 規格 | 重複定位精度(mm) | ±0.01 | ||||
| 滾珠螺桿導程 (mm) | 2 | 5 | 10 | 20 | ||
| 最大速度（mm/s） | 100 | 250 | 500 | 1000 | ||
| 最大有效負載 | 水平（kg） | 30 | 30 | 15 | 10 | |
| 垂直使用（kg） | 10 | 10 | 5 | 2.5 | ||
| 額定推力（N） | 854 | 341 | 170 | 85 | ||
| 行程節距（mm） | 50-800mm/50mm間距 | |||||
| 部品 | 交流伺服馬達功率（W） | 100 | ||||
| 滾珠螺桿直徑 (mm) | C7Ø12 | |||||
| 聯軸器（mm） | 7X8 | |||||
| 家庭感應器 | 外掛掛部 | EE-SX674(NPN) | ||||
| 水平安裝 | 一個 | B | C | |
| 鉛2 | 10kg | 900 | 100 | 135 |
| 20kg | 700 | 45 | 60 | |
| 30kg | 550 | 25 | 35 | |
| 鉛5 | 10kg | 655 | 75 | 100 |
| 20kg | 440 | 32 | 45 | |
| 30kg | 270 | 19 | 25 | |
| 鉛10 | 5kg | 600 | 145 | 185 |
| 10kg | 370 | 70 | 85 | |
| 15kg | 250 | 42 | 52 | |
| 鉛20 | 5kg | 320 | 120 | 130 |
| 8kg | 220 | 70 | 00 | |
| 10kg | 175 | 55 | 60 | |
| 牆壁安裝 | 一個 | B | C | |
| 鉛2 | 10kg | 135 | 100 | 900 |
| 20kg | 60 | 45 | 700 | |
| 30kg | 37 | 27 | 550 | |
| 鉛5 | 10kg | 100 | 75 | 650 |
| 20kg | 45 | 32 | 420 | |
| 30kg | 25 | 19 | 260 | |
| 鉛10 | 5kg | 180 | 145 | 600 |
| 10kg | 85 | 68 | 370 | |
| 15kg | 52 | 42 | 250 | |
| 鉛20 | 5kg | 130 | 120 | 320 |
| 8kg | 75 | 70 | 220 | |
| 10kg | 60 | 55 | 170 | |
| 垂直安裝 | 一個 | C | |
| 鉛2 | 6kg | 180 | 180 |
| 8kg | 135 | 135 | |
| 10kg | 110 | 110 | |
| 鉛5 | 6kg | 145 | 145 |
| 8kg | 110 | 110 | |
| 10kg | 90 | 90 | |
| 鉛10 | 1kg | 800 | 800 |
| 3kg | 260 | 260 | |
| 5kg | 155 | 155 | |
| 鉛2 | 1kg | 600 | 600 |
| 2kg | 300 | 300 | |
| 2.5kg | 250 | 250 | |
| MY | 103 |
| 國會議員 | 103 |
| MR | 144 |
| 使用地點 | 驅動模式 | 型號規格 | 馬達輸出 （w） | 寬度（mm） | 重複性 （mm） | 滾珠螺桿規格 | 最大有效負載(kg) | 最大速度 (mm/s) *1 | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 外掛掛徑（mm） | 導程(mm) | 水平使用 | 垂直使用 | |||||||
| 一般環境 | 滾珠螺桿 | GRC 5 | 100W | 54 | ±0.01 | 12 | 2 | 30 | 10 | 100 |
| 5 | 30 | 10 | 250 | |||||||
| 10 | 15 | 5 | 500 | |||||||
| 20 | 10 | 2.5 | 1000 | |||||||
| GRC 8 | 200/400W | 82 | ±0.01 | 16 | 5 | 50 | 15 | 250 | ||
| 10 | 30 | 8 | 500 | |||||||
| 20 | 18 | 3 | 1000 | |||||||
| GRC 12 | 400W | 120 | ±0.01 | 16 | 5 | 110 | 33 | 250 | ||
| 10 | 88 | 22 | 500 | |||||||
| 20 | 40 | 10 | 1000 | |||||||
| 32 | 30 | 8 | 1600 | |||||||
| GRC 15 | 750W | 150 | ±0.01 | 20 | 5 | 120 | 50 | 250 | ||
| 10 | 120 | 40 | 500 | |||||||
| 20 | 83 | 25 | 1000 | |||||||
| 40 | 43 | 12 | 2000 | |||||||

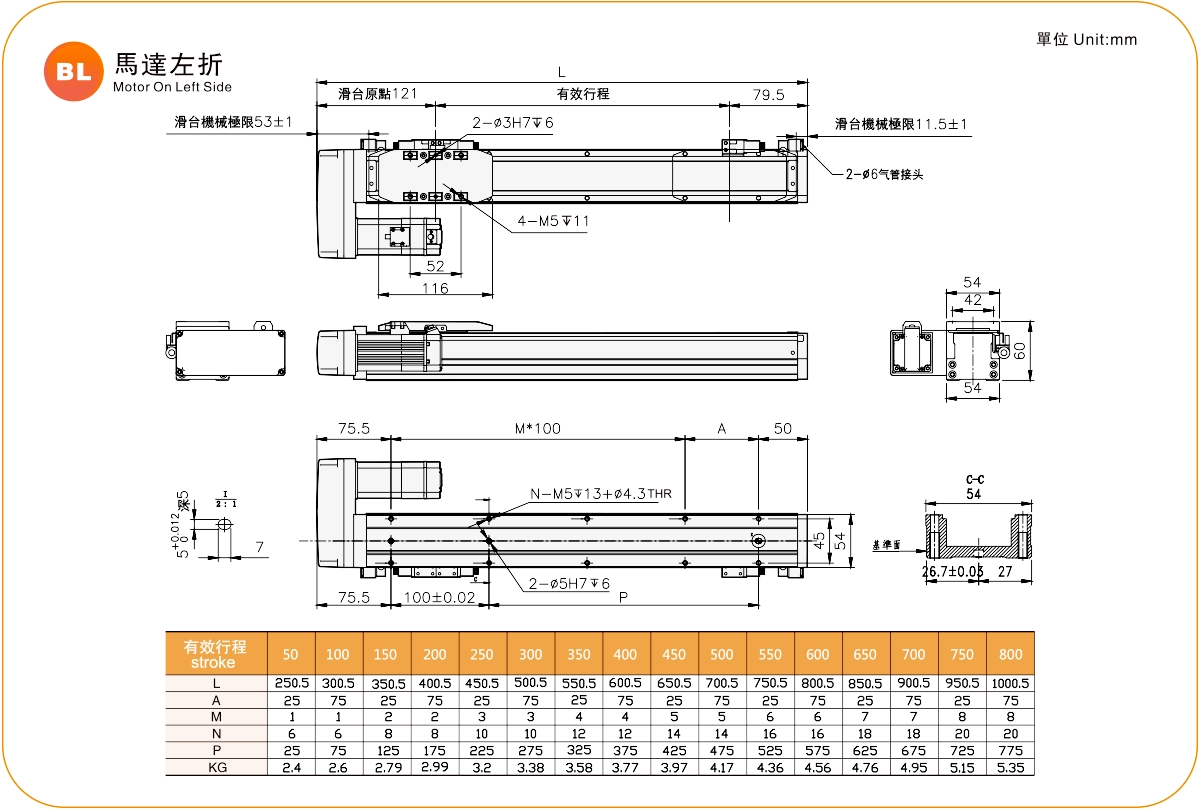

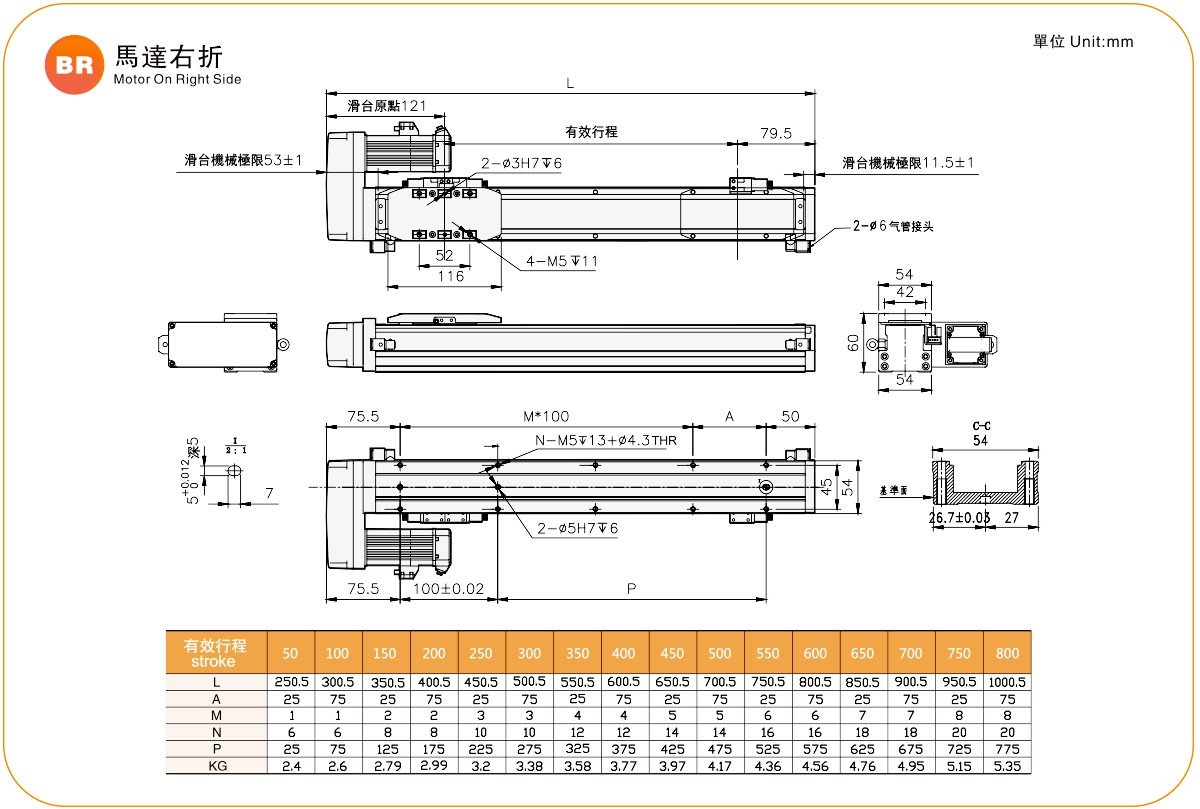

馬達左側/馬達右側
