目前位置：首頁 > 產品 > 直線馬達執行器 > LPH系列 > LPH16 > C3-2

LPH系列

技術指標:

引擎:

行程毫米:

輕巧且使用壽命長

機身寬度：155毫米

重複精度：±0.003/0.01mm

P64-C3-S 載重：60kg

P64-C5-P 載重：100kg

最高速度：2500毫米/秒

行程範圍：96-7500毫米

PDF

Cadenas3 下載

選用多種驅動器，並使用進口的靜音高精度滑軌。

它能有效降低運作噪音，提高運作平穩性、使用壽命和潤滑效率，適用於對速度、靜謐性和粉塵排放要求較高的高科技產業。

高剛性身體

透過採用一體化鋁擠壓結構並進行元素分析，獲得了最佳剛度重量比的結構設計。

磁性板特殊扣環設計

優點：可防止異物掉落，且不會損壞內部元件。易於維護，使用壽命長！

光學標尺讀取頭

光學尺或磁性尺的彈性組合

訂購方式

LPH16- C1 -S-96-M-10-P-C4-1-3-0001

規格

目錄	線圈規格	P64-C3-S	P64-C5-P
規格	重複性（毫米）	±0.003
	最大有效載荷（公斤）	50	60
	最大速度（毫米/秒）	2500
	連續推力(N)	264	440
	峰值推力（牛頓）	580	968
	連續電流（安培）	3.3	6.8
	峰值電流（阿姆斯）	10.5	21
	力常數（牛頓/臂）	80	64.7
	電感(mH)	51.3	20.3
	電阻（歐姆）	8.7	3.6
	磁極間距（毫米）	24

感測器佈局

※1 加速和減速值設定為 0.2 秒。

※2 當行程超過 600mm 時，滾珠螺桿會發生跳動。在這種情況下，建議降低工作速度。詳情請參閱 P85。

在規定的使用條件下，產品使用壽命為10000公里。

數據資訊不適用於吊掛反向安裝。如需進行吊掛反向安裝，請聯絡我們以了解詳情。

允許懸挑

（單位：毫米）

水平安裝		載入	一個	B	C
載入	P64-C3-S	20公斤	320	150	300
		30公斤	180	100	250
		40公斤	160	70	170
		50公斤	150	50	120
	P64-C5-P	30公斤	300	130	320
		40公斤	250	100	230
		50公斤	200	90	180
		60公斤	150	70	140

（單位：毫米）

牆面安裝		載入	一個	B	C
載入	P64-C3-S	20公斤	300	150	320
		30公斤	250	100	180
		40公斤	170	70	160
		50公斤	120	50	150
	P64-C5-P	30公斤	320	130	300
		40公斤	230	100	250
		50公斤	180	90	200
		60公斤	140	70	150

靜載力矩

（單位：牛米）

我的	816
議員	816
先生	670

*圖表中的扭力值表示重心位置。

*產品在規定條件下使用時，使用壽命為10000公里。

*資料資訊不適用於吊掛反向安裝。如需吊掛反向安裝，請聯絡我們了解詳情。

速度與加速度的關係

P64-C3-S

速度（公尺/秒）加速度（G）負載（公斤）	1米/秒	1.5米/秒	2米/秒	2.5米/秒	3米/秒	3.5米/秒
20	2	2	2	1.5	1	0.5
30	1.6	1.6	1.5	1	0.6	0.3
40	1.2	1.2	1.1	0.8	0.5	0.3
50	1	1	0.9	0.6	0.4	0.2

P64-C5-P

速度（公尺/秒）加速度（G）負載（公斤）	1米/秒	1.5米/秒	2米/秒	2.5米/秒	3米/秒	3.5米/秒
40	1.8	1.8	1.7	1.5	1.2	0.9
50	1.5	1.4	1.4	1.3	1	0.7
60	1.3	1.2	1.2	1	0.8	0.6
70	1.1	1.0	1.0	0.9	0.7	0.5

電動執行器規格指數

使用地點	驅動模式	型號規格	馬達規格	主體寬度（毫米）	身體高度（毫米）	重複性（毫米）	連續推力(N)	峰值推力（牛頓）	lrms(A)	最大有效載荷（公斤）	最高速度（毫米/秒）*1
標準	線性馬達機器人	LPH12	P40-C2-S	125	70	±0.003	80	176	3.3	20	2500
		LPH12	P40-C4-S	125	70	±0.003	160	352	3.3	25
		LPH14	P44-C3-S	135	70	±0.003	144	316	3.3	25
		LPH14	P44-C5-P	135	70	±0.003	240	528	6.8	50
		LPH16	P64-C3-S	155	75	±0.003	264	580	3.3	60
		LPH16	P64-C5-P	155	75	±0.003	440	1795	6.8	100
		LPH20	P88-C3-S	200	83	±0.003	408	897	3.3	60
		LPH20	P88-C6-P	200	83	±0.003	816	1795	6.8	100

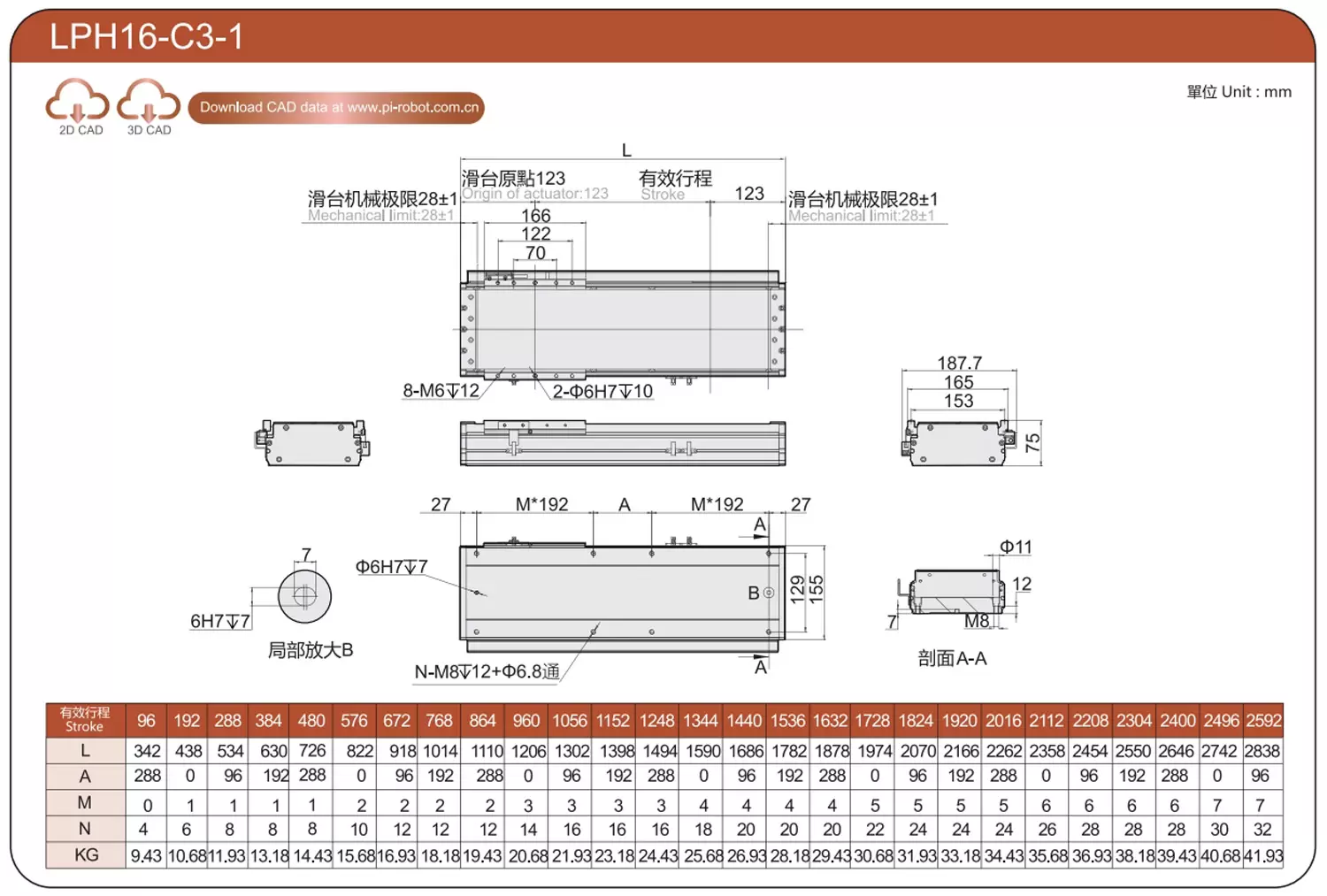

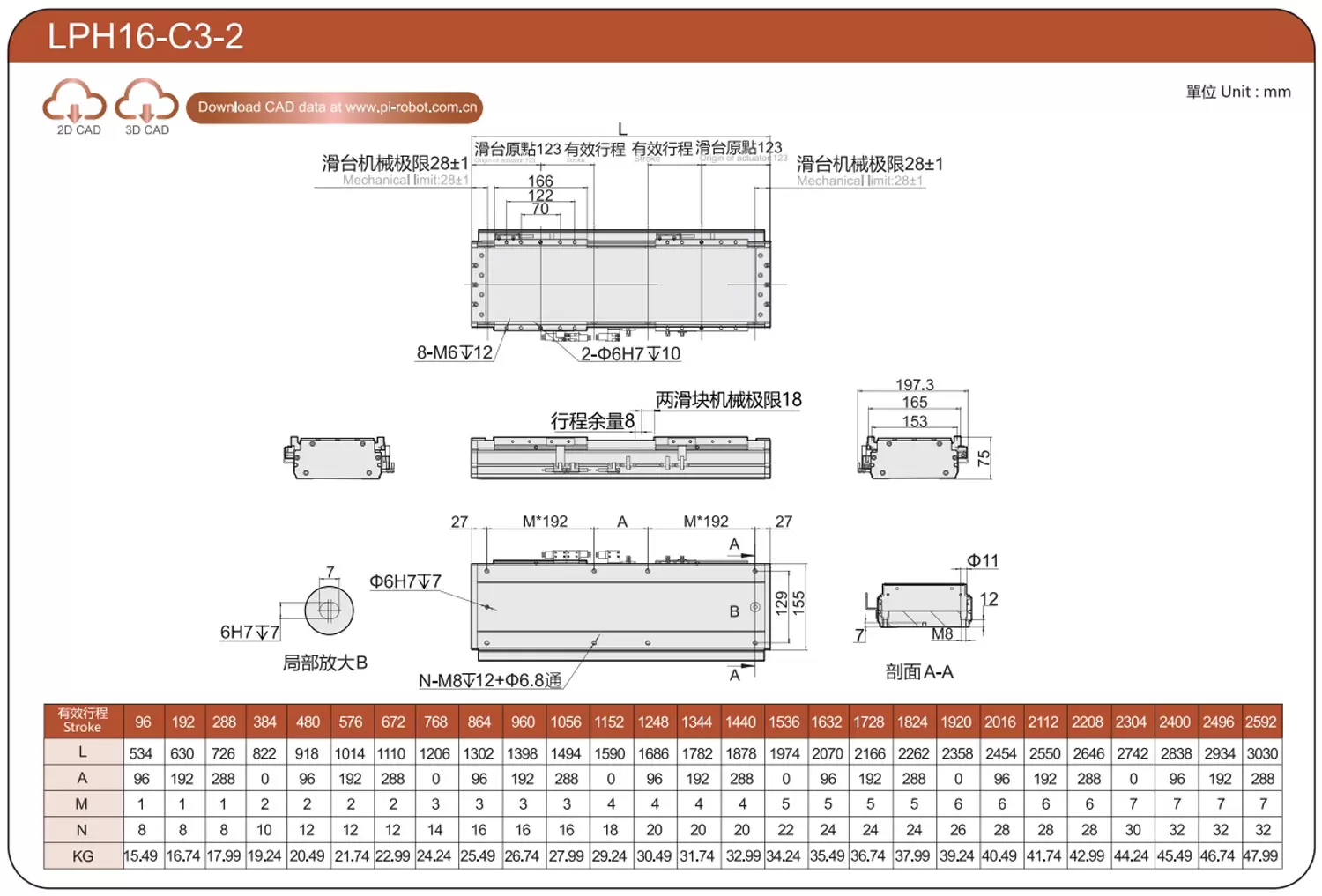

C3-1/C3-2

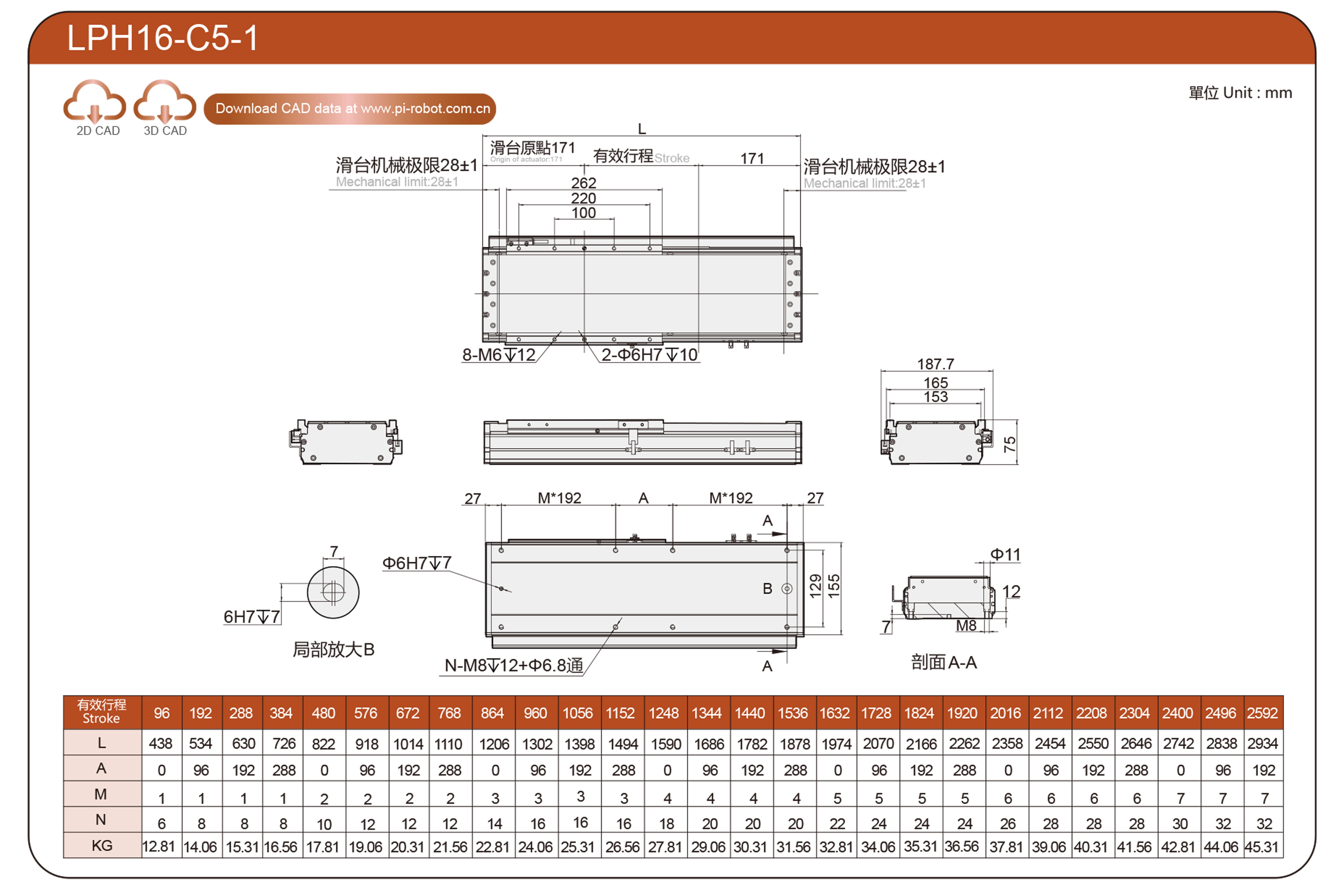

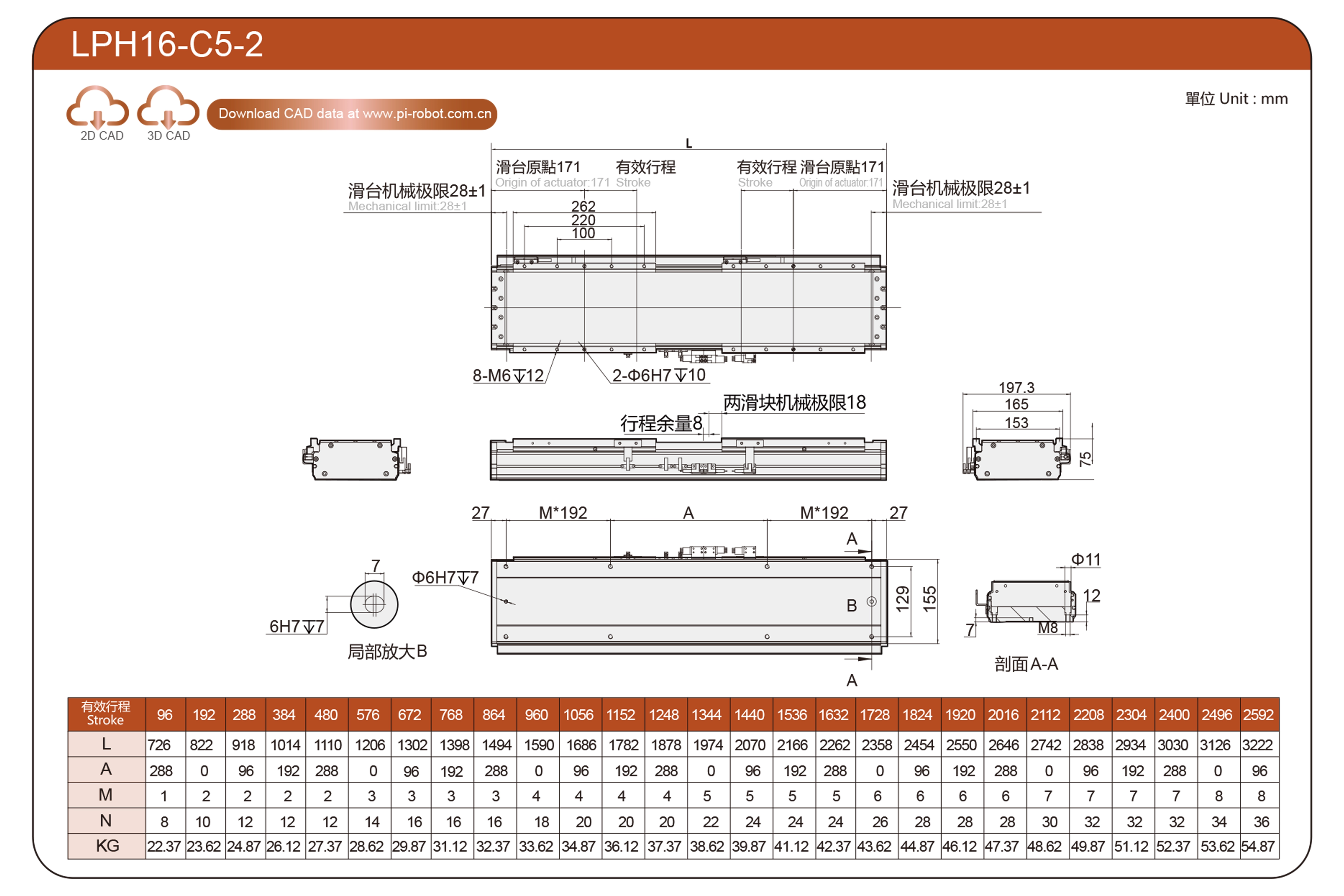

C5-1/C5-2
