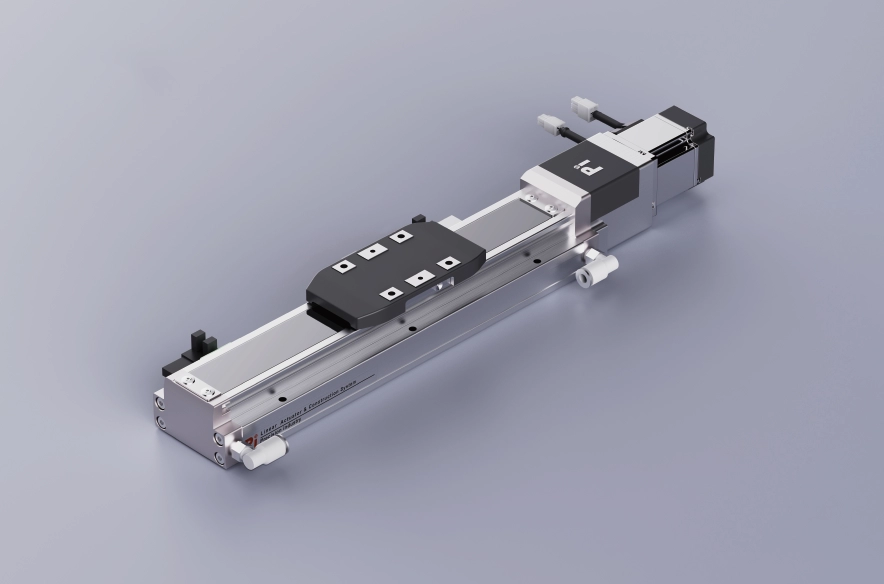

GSD系列

技術指標:

引擎:

行程毫米:

輕巧且使用壽命長

機身寬度：60-200毫米

重複精度：±0.005/0.01mm

水平載重：30公斤

垂直載重：15公斤

最高速度：250毫米/秒

行程範圍：50-800毫米

將馬達加速和減速時間設定為0.2秒。

標準規範不適用於倒置式起重機。如有任何要求，請致電或線上留言與我們聯繫。

配送時間：7-10天

PDF

Cadenas3 下載

四柱滾珠設計－提高了精準度

無間隙設計，可輕鬆順暢地滑入“圓弧槽”，易於長時間保持高精度。
內部滑塊在四個方向上均可達到相同的額定載重，並可任意方向使用。具有
高剛性、高精度、低摩擦、高速運動承載能力強、使用壽命長等優點。

更緊湊的結構

與傳統產品相比，該產品的尺寸有所縮小。它易於組裝成設備，也有助於設備本身的微型化。

漫長的旅程

四柱滾珠螺桿嵌入式滑台，行程範圍達 3000 毫米，最大速度達 2200 毫米/秒。

可垂直安裝

所有系列產品均可垂直安裝。

維護簡便，成本極低

此系列產品無需拆卸外殼即可進行外部潤滑。它採用特殊的鋼帶結構設計，並配備自潤滑油儲存系統。

款式齊全－優勢眾多

採用鋼帶防護，可防止異物直接落入滑台，減少粉塵產生；可在無塵室環境中使用，並可配備不同廠商生產的馬達和安裝方式。

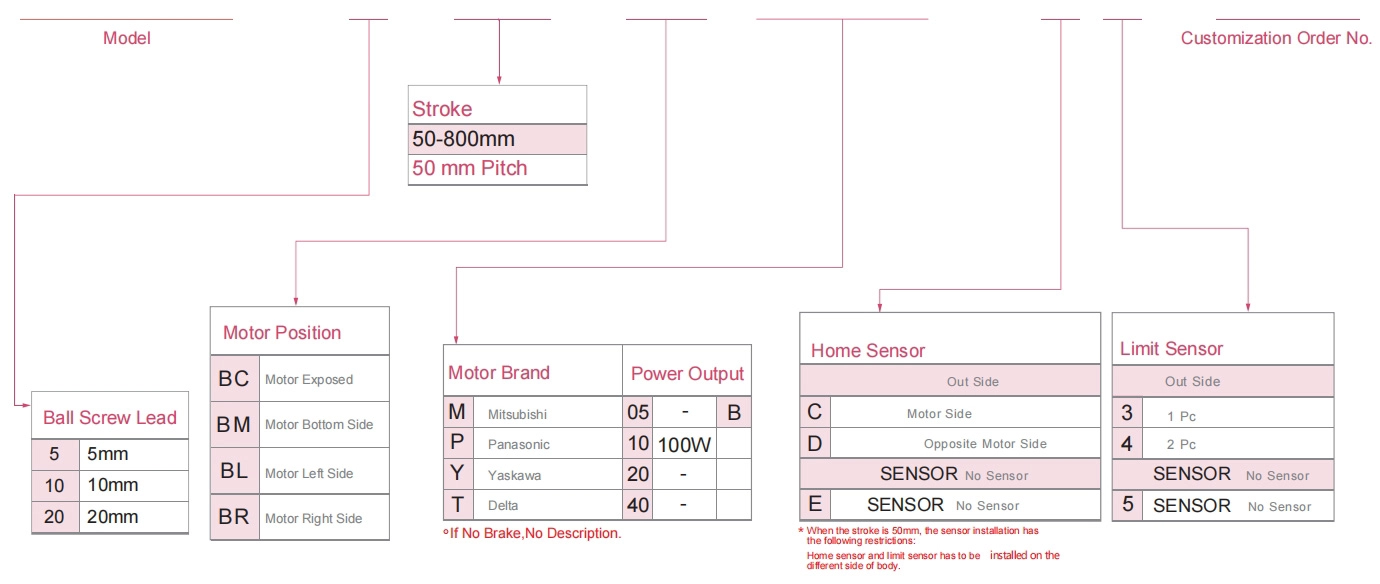

訂購方式

GSD6 - L5-100 -BC-M10B - C4 -0001

規格

規格	重複性（毫米）		±0.005/0.01
	滾珠螺桿導程（毫米）		5	10	20
	最大速度（毫米/秒）※1		250	500	1000
	最大有效載荷	水平方向（公斤）	30	18	12
		垂直（公斤）	15	7	3
	額定推力（牛頓）		341	170	85
	桿頭節距（毫米）※2		50-800mm/50節距
部分	交流伺服馬達功率（瓦）		100
	滾珠螺桿直徑（毫米）		C7Ø12
	高剛性直線導軌（毫米）		滾珠螺桿執行器
	耦合（毫米）		10X14
	家庭感應器	外部	EE-SX672(NPN)
		內建	EE-SX674(NPN)

感測器佈局

※1 加速和減速值設定為 0.2 秒。

※2 當行程超過 600mm 時，滾珠螺桿會發生跳動。在這種情況下，建議降低工作速度。詳情請參閱 P85。

允許懸挑

（單位：毫米）

水平安裝		一個	B	C
Lead5	10公斤	300	134	246
	20公斤	200	67	112
	30公斤	100	45	70
Lead10	10公斤	300	80	165
	15公斤	200	50	110
	18公斤	100	40	85
Lead20	4公斤	300	204	259
	8公斤	150	90	114
	12公斤	100	55	88

（單位：毫米）

牆面安裝		一個	B	C
Lead5	9公斤	246	134	300
	18公斤	112	67	200
	26公斤	70	45	100
Lead10	9公斤	230	95	300
	14公斤	145	60	200
	18公斤	95	43	100
Lead20	4公斤	310	204	300
	8公斤	165	90	150
	12公斤	110	55	100

（單位：毫米）

垂直安裝		一個	C
Lead5	5公斤	250	250
	8公斤	160	160
	12公斤	100	100
Lead10	2公斤	500	500
	5公斤	220	220
	7公斤	160	160
Lead20	1.5公斤	400	400
	3公斤	230	230
	-	-	-

靜載力矩

（單位：牛米）

我的	122
議員	122
先生	225

*圖表中的扭力值表示重心位置。

*產品在規定條件下使用時，使用壽命為10000公里。

*資料資訊不適用於吊掛反向安裝。如需吊掛反向安裝，請聯絡我們了解詳情。

電動執行器規格指數

使用地點		驅動模式		型號規格		馬達輸出（w）		寬度（毫米）		身體高度（毫米）		重複性（毫米）		滾珠螺桿規格		最大有效載荷（公斤）		最高速度（毫米/秒）*1
														外徑（毫米）	鉛（毫米）	水平的	垂直的
														外徑（毫米）	鉛（毫米）	水平的	垂直的
標準		滾珠螺桿		GSD6		100瓦		60		50		±0.005/0.01		12	5	30	15	250
															5	30	15	250
															10	18	7	500
															10	18	7	500
															20	12	3	1000
															20	12	3	1000
				GSD8		400瓦		80		68		±0.005/0.01		16	5	50	20	250
															5	50	20	250
															10	35	10	500
															10	35	10	500
															20	20	5	1000
															20	20	5	1000
				GSD10		400瓦		100		70		±0.005/0.01		16	5	60	22	250
															5	60	22	250
															10	45	16	500
															10	45	16	500
															20	30	7	1000
															20	30	7	1000
															32	20	5	1600
															32	20	5	1600
				GSD14		400瓦		135		80		±0.005/0.01		16	5	110	33	250
															5	110	33	250
															10	88	22	500
															10	88	22	500
															20	40	10	1000
															20	40	10	1000
															32	30	8	1600
															32	30	8	1600
				GSD17		750瓦		168		88		±0.005/0.01		20	5	120	50	250
															5	120	50	250
															10	110	40	500
															10	110	40	500
															20	75	25	1000
															20	75	25	1000
															40	35	10	2000
															40	35	10	2000
				GSD20		750瓦		200		102		±0.005/0.01		25	5	150	55	250
															5	150	55	250
															10	140	45	500
															10	140	45	500
															25	95	20	1250
															25	95	20	1250
														20	40	43	12	2000
														20	40	43	12	2000

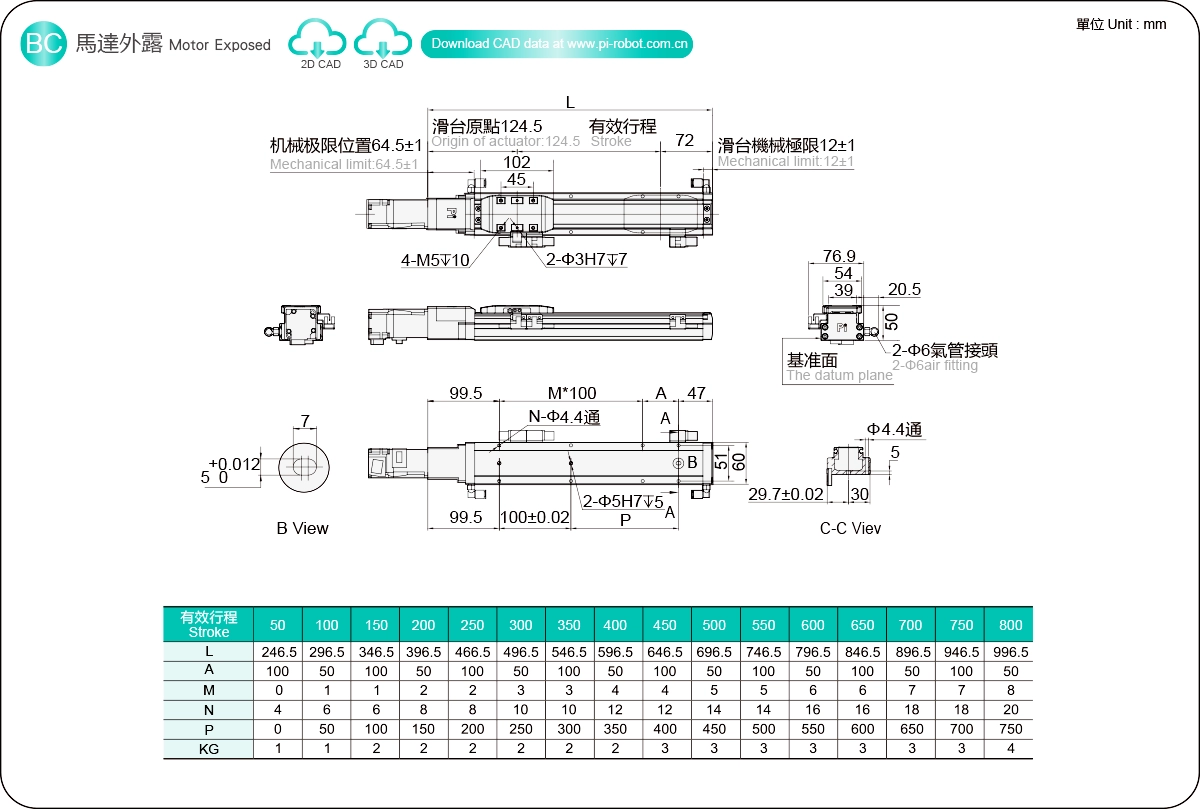

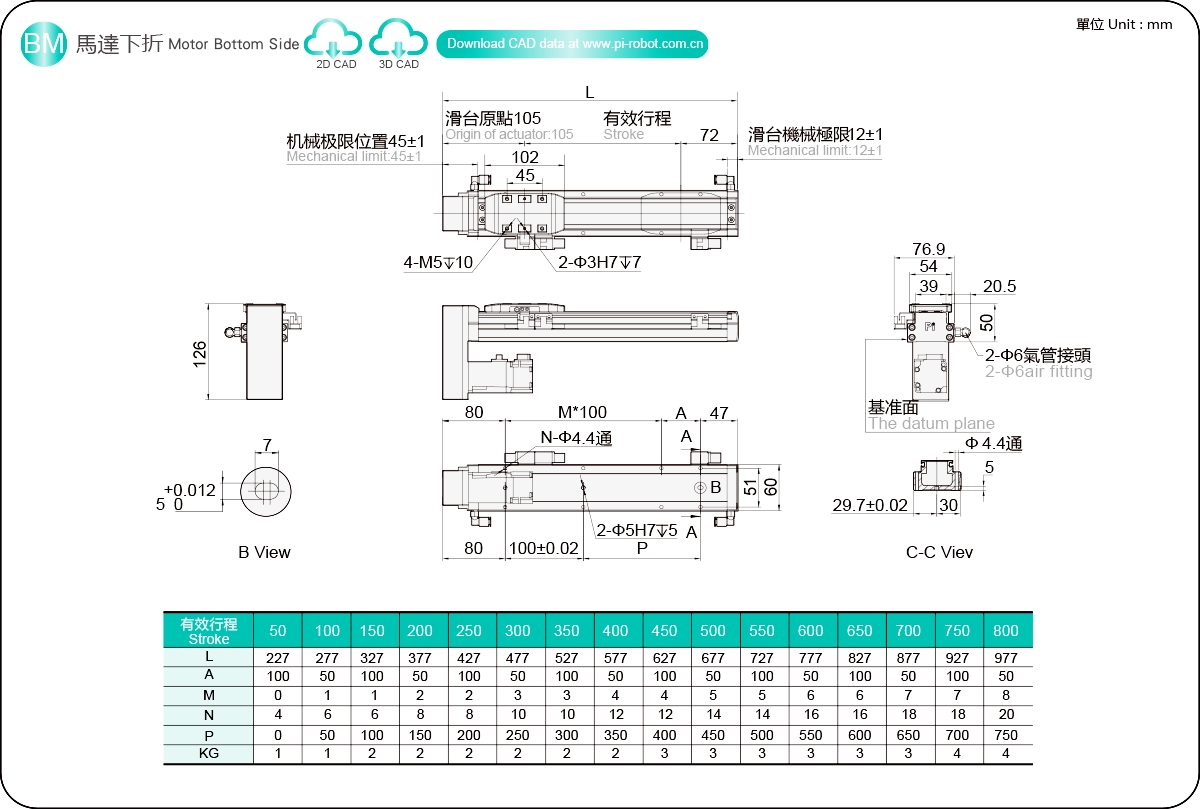

電機外露/電機底部

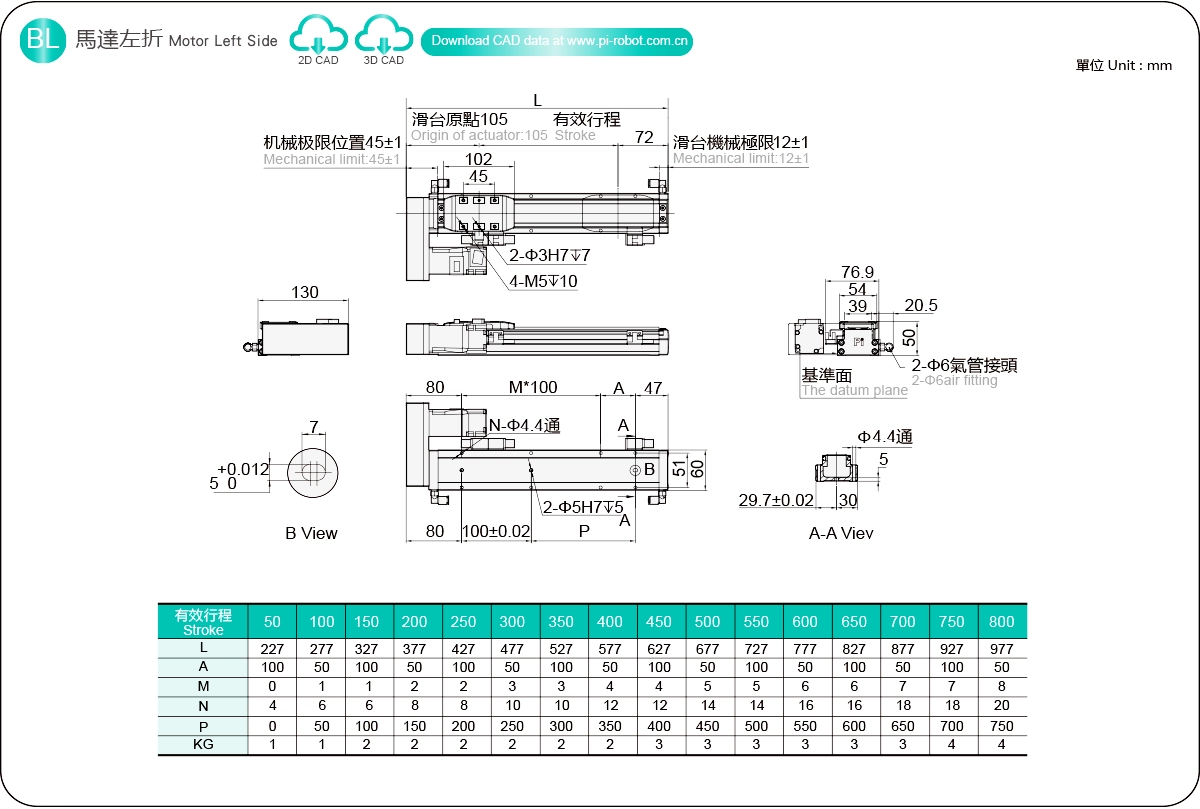

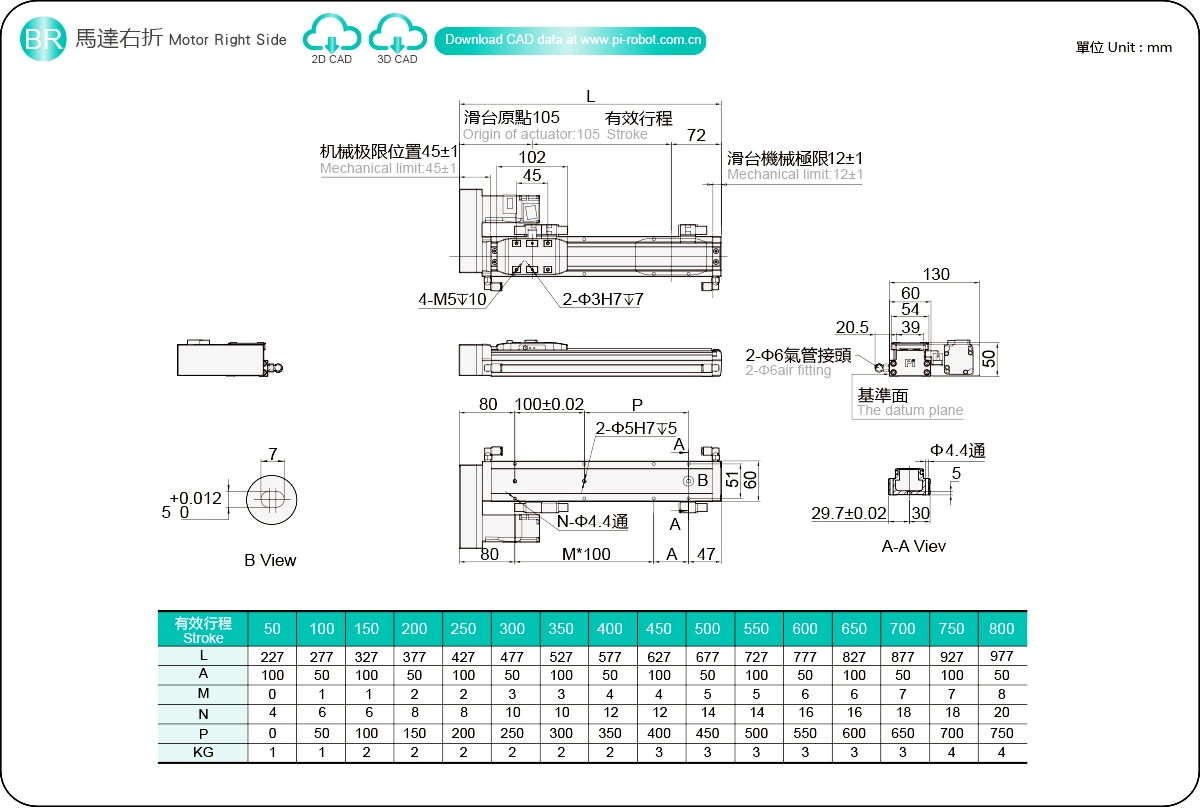

馬達左側/馬達右側
