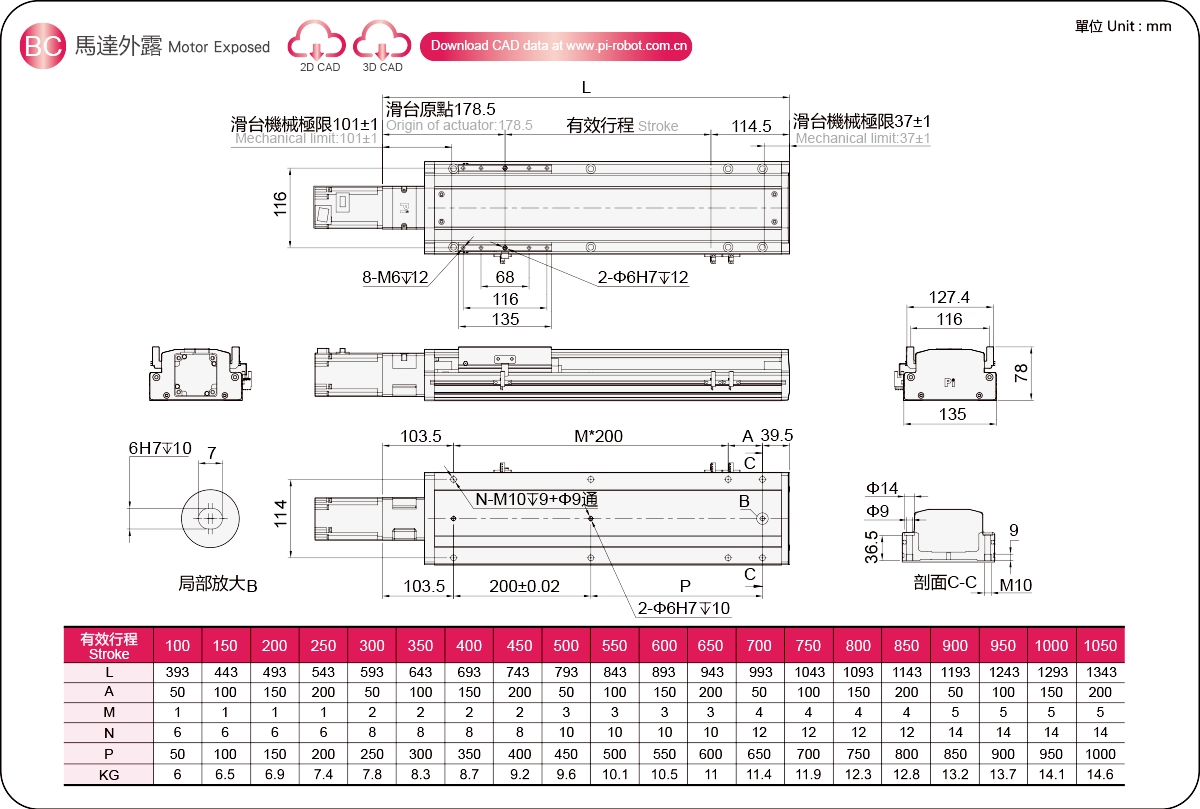

目前位置：首頁 > 產品 > 標準滾珠螺桿執行器 > GSH系列 > GSH14 > 電機外露

輕巧且使用壽命長

機身寬度：135-78毫米

重複精度：±0.005/0.01mm

水平載重：110公斤

垂直載重：33公斤

最高速度：1600毫米/秒

行程範圍：100-1050毫米

將馬達加速和減速時間設定為0.2秒。

標準規範不適用於倒置式起重機。如有任何要求，請致電或線上留言與我們聯繫。

配送時間：7-10天

PDF

3D下載

Cadenas3 下載

四柱滾珠設計－提高了精準度

無間隙設計，可輕鬆順暢地滑入“圓弧槽”，易於長時間保持高精度。
內部滑塊在四個方向上均可達到相同的額定載重，並可任意方向使用。具有
高剛性、高精度、低摩擦、高速運動承載能力強、使用壽命長等優點。

更緊湊的結構

與傳統產品相比，該產品的尺寸有所縮小。它易於組裝成設備，也有助於設備本身的微型化。

漫長的旅程

四柱滾珠螺桿嵌入式滑台，行程範圍達 3000 毫米，最大速度達 2200 毫米/秒。

可垂直安裝

所有系列產品均可垂直安裝。

維護簡便，成本極低

此系列產品無需拆卸外殼即可進行外部潤滑。它採用特殊的鋼帶結構設計，並配備自潤滑油儲存系統。

款式齊全－優勢眾多

採用鋼帶防護，可防止異物直接落入滑台，減少粉塵產生；可在無塵室環境中使用，並可配備不同廠商生產的馬達和安裝方式。

訂購方式

GSH14 - L5 - 100 - BC- M40B - C 4 - 0001

規格

規格	重複性（毫米）		±0.005/0.01
	滾珠螺桿導程（毫米）		5	10	20	32
	最大速度（毫米/秒）※1		250	500	1000	1600
	最大有效載荷	水平方向（公斤）	110	88	40	30
		垂直（公斤）	33	22	10	8
	額定推力（牛頓）		1388	694	347	218
	桿頭節距（毫米）※2		100-1050毫米/50毫米間距
部分	交流伺服馬達功率（瓦）		400
	滾珠螺桿直徑（毫米）		C7Ø16
	高剛性直線導軌（毫米）		滾珠螺桿執行器
	耦合（毫米）		14X10
	家庭感應器	外部	EE-SX672(NPN)
		內建	EE-SX674(NPN)

感測器佈局

※1 加速和減速值設定為 0.2 秒。

※2 當行程超過 600mm 時，滾珠螺桿會發生跳動。在這種情況下，建議降低工作速度。詳情請參閱 P85。

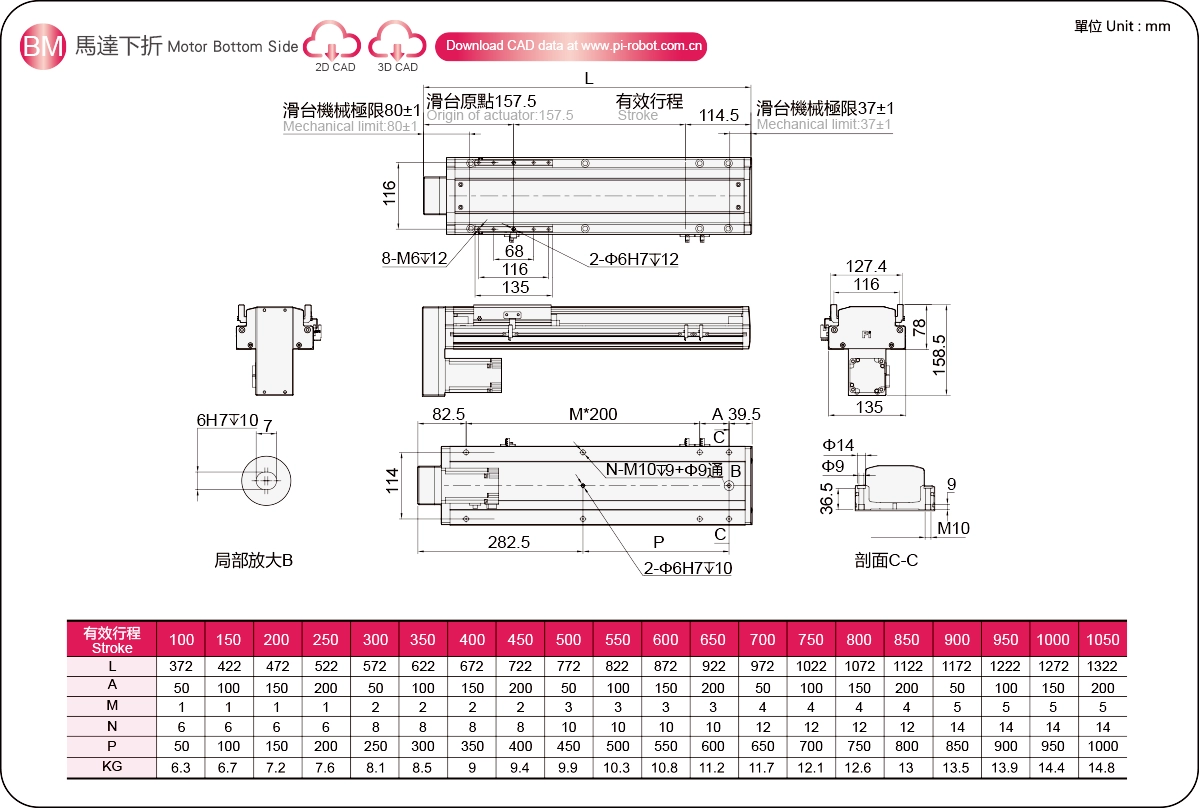

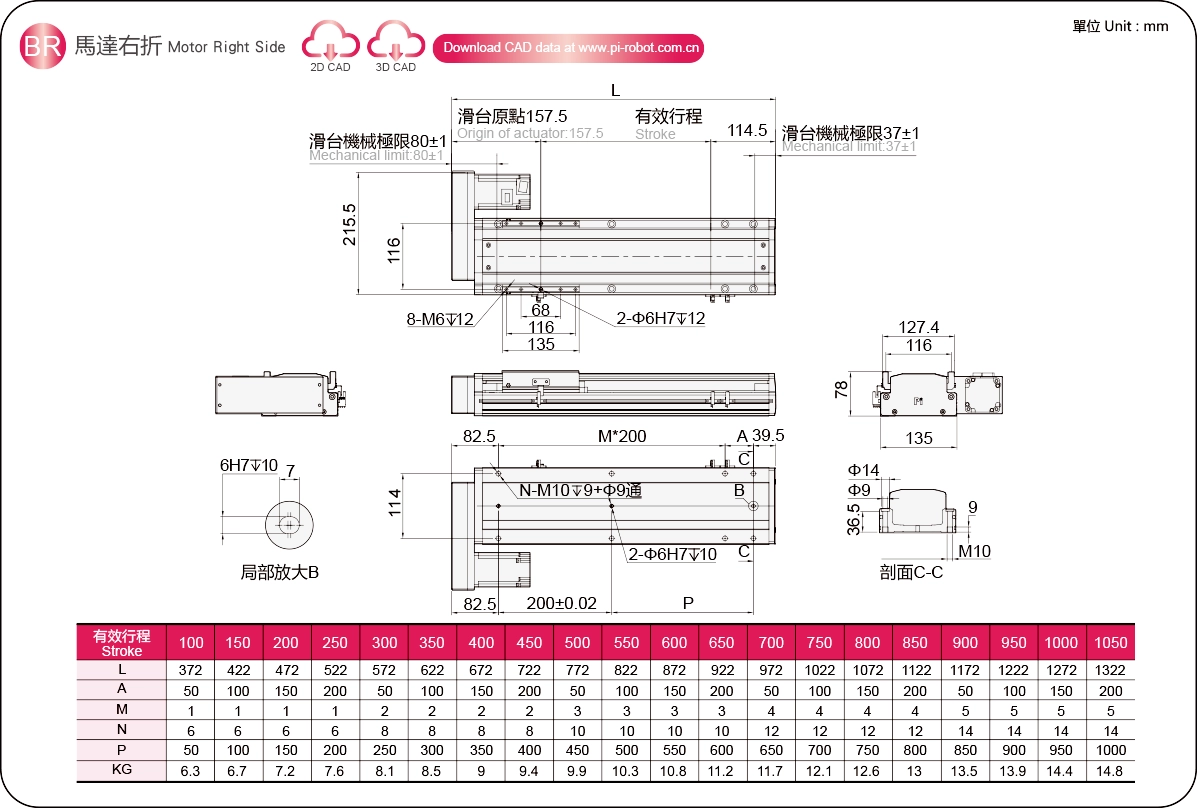

允許懸挑

（單位：毫米）

水平安裝		一個	B	C
Lead5	60公斤	500	166	280
	80公斤	300	120	214
	110公斤	200	90	131
Lead10	30公斤	500	324	405
	50公斤	400	176	243
	88公斤	300	80	135
Lead20	12公斤	600	636	878
	22公斤	500	300	439
	40公斤	400	145	203
Lead32	15公斤	500	162	300
	25公斤	300	98	200
	30公斤	200	90	180

（單位：毫米）

牆面安裝		一個	B	C
Lead5	50公斤	300	150	300
	70公斤	200	120	250
	100公斤	150	60	200
Lead10	35公斤	350	200	400
	55公斤	220	120	350
	88公斤	150	60	250
Lead20	12公斤	630	452	700
	20公斤	380	320	600
	40公斤	180	150	500
Lead32	15公斤	300	220	500
	25公斤	180	120	350
	30公斤	150	110	250

（單位：毫米）

垂直安裝		一個	C
Lead5	15公斤	500	500
	22公斤	350	350
	33公斤	230	230
Lead10	10公斤	620	620
	14公斤	480	480
	22公斤	300	300
Lead20	7公斤	750	750
	10公斤	550	550
	-	-	-
Lead32	5公斤	660	660
	8公斤	402	402
	-	-	-

靜載力矩

（單位：牛米）

我的	584
議員	584
先生	1224

*圖表中的扭力值表示重心位置。

*產品在規定條件下使用時，使用壽命為10000公里。

*資料資訊不適用於吊掛反向安裝。如需吊掛反向安裝，請聯絡我們了解詳情。

電動執行器規格指數

使用地點	驅動模式	型號規格	馬達輸出（w）	寬度（毫米）	身體高度（毫米）	重複性（毫米）	滾珠螺桿規格		最大有效載荷（公斤）		最高速度（毫米/秒）*1
							外徑（毫米）	鉛（毫米）	水平的	垂直的
							外徑（毫米）	鉛（毫米）	水平的	垂直的
標準	滾珠螺桿	GSH6	100瓦	60	50	±0.005/0.01	12	5	30	15	250
								5	30	15	250
								10	18	7	500
								10	18	7	500
								20	12	3	1000
								20	12	3	1000
		GSH8	400瓦	80	68	±0.005/0.01	16	5	50	20	250
								5	50	20	250
								10	35	10	500
								10	35	10	500
								20	20	5	1000
								20	20	5	1000
		GSH10	400瓦	100	70	±0.005/0.01	16	5	60	22	250
								5	60	22	250
								10	45	16	500
								10	45	16	500
								20	30	7	1000
								20	30	7	1000
								32	20	5	1600
								32	20	5	1600
		GSH14	400瓦	135	78	±0.005/0.01	16	5	110	33	250
								5	110	33	250
								10	88	22	500
								10	88	22	500
								20	40	10	1000
								20	40	10	1000
								32	30	8	1600
								32	30	8	1600
		GSH17	750瓦	170	90	±0.005/0.01	20	5	120	50	250
								5	120	50	250
								10	110	40	500
								10	110	40	500
								20	75	25	1000
								20	75	25	1000
								40	35	10	2000
								40	35	10	2000
		GSH20	750瓦	200	102	±0.005/0.01	25	5	150	55	250
								5	150	55	250
								10	140	45	500
								10	140	45	500
								25	95	20	1250
								25	95	20	1250
							20	40	43	12	2000
							20	40	43	12	2000

超長行程系列

使用地點	驅動模式	型號規格	馬達輸出（w）	寬度（毫米）	身體高度（毫米）	重複性（毫米）	滾珠螺桿規格		最大有效載荷（公斤）		最高速度（毫米/秒）*1
							外徑（毫米）	鉛（毫米）	水平的	垂直的
							外徑（毫米）	鉛（毫米）	水平的	垂直的
標準	滾珠螺桿	GSH10S	400瓦	100	70	±0.005/0.01	16	5	60	22	250
								5	60	22	250
								10	45	16	500
								10	45	16	500
								20	30	7	1000
								20	30	7	1000
								32	20	5	1600
								32	20	5	1600
		GSH14S	400瓦	135	78	±0.005/0.01	16	5	110	33	250
								5	110	33	250
								10	88	22	500
								10	88	22	500
								20	40	10	1000
								20	40	10	1000
								32	30	8	1600
								32	30	8	1600
		GSH17S	750瓦	170	90	±0.005/0.01	20	5	120	50	250
								5	120	50	250
								10	110	40	500
								10	110	40	500
								20	75	25	1000
								20	75	25	1000
								40	35	10	2000
								40	35	10	2000
		GSH20S	750瓦	200	102	±0.005/0.01	25	5	150	55	250
								5	150	55	250
								10	140	45	500
								10	140	45	500
								25	95	20	1250
								25	95	20	1250
							20	40	43	12	2000
							20	40	43	12	2000
