重量輕、壽命長

X軸(RMH17)

重複精度：±0.01(mm）

滾珠螺桿導程：20(mm）

最大速度：1000(mm/s）

行程：100-1250(mm) 50mm節距

交流伺服馬達輸出：400(w)

Y軸(RMH14)

重複精度：±0.01(mm）

滾珠螺桿導程：20(mm）

最大速度：1000(mm/s）

行程：50-650(mm) 50mm節距

交流伺服馬達輸出：200(w)

Z軸(RMH12)

重複精度：±0.01(mm）

滾珠螺桿導程：10(mm）

最大速度：500(mm/s）

行程：50-350(mm) 50mm節距

交流伺服馬達輸出：200(w)

Z軸最大負載：14(kg）

PDF

多軸組合說明

透過單軸滑台的多種組合，我們開發了2軸和3軸多軸手動作業
（1）與垂直多節機器人相比，價格低廉
（2）巧妙的機械設計實現了高剛性正交機器人，可以減少振動和變形
（3）單軸滑台的各種可能的組合

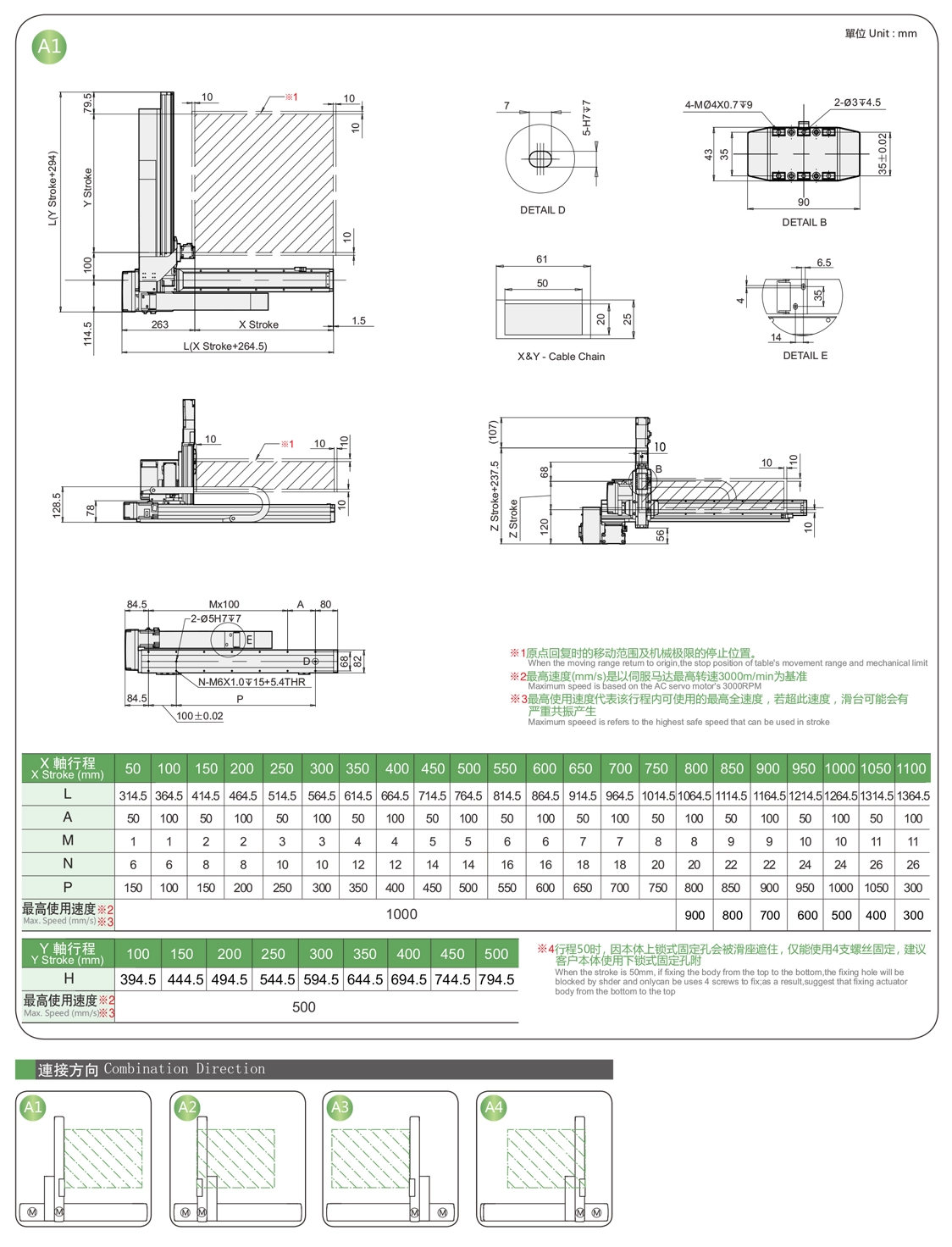

連接方向

訂購方式

XYMH764A-A 1-650-400-200-M-C-0001

負載規格

最大有效負載

Y行程（mm）	50	150	250	350	450	550	650
Y 有效負載（kg）	24	20	17 號	15	13	11	9

電動執行器規格指標

使用地點	驅動模式	規格	組合	軸數	最大速度(mm/s)			行程（mm）
使用地點	驅動模式	規格	組合	軸數	X軸	Y軸	Z軸	X軸	Y軸	Z軸
一般環境	滾珠螺桿	XYMH440-A	一個	2軸	1000	1000	-	100~1050	50~550	-
		XYMH650-A			1000	1000	-	100~1050	50~650	-
		XYMH760-A			1000	1000	-	100~1250	50~650	-
		XYMH870-A			1250	1000	-	100~1550	50~750	-
		XYMH442-A		3軸	800	800	500	100~1050	50~450	50~250
		XYMH653-A			1000	1000	500	100~1050	50~650	50~350
		XYMH764-A			1000	1000	500	100~1250	50~650	50~350
		XYMH876-A			1250	1000	500	100~1550	50~750	50~550
		XYMH760-G	G	2軸	1000	1000	-	100~1250	200~850	-
		XYMH870-G		2軸	1250	1000	-	100~1550	200~1050	-
		XYMH764-G		3軸	1000	1000	500	100~1250	200~850	50~350
		XYMH876-G		3軸	1250	1000	500	100~1550	200~1050	50~550
		XYMH650-P	P	2軸	1000	-	500	100~1050	-	50~550
		XYMH760-P			1000	-	500	100~1250	-	50~650
		XYMH880-P			1250	-	250	100~1250	-	50~950
		XYMH764-P		3軸	1000	500	500	100~1250	50-350	50~650
		XYMH886-P		3軸	1250	500	250	100~1550	50~650	50~950
		XYMH530-F	F	2軸	1000	-	500	100~1050	-	50~350
		XYMH640-F			1000	-	500	100~1050	-	50~350
		XYMH760-F			1000	-	500	100~1250	-	50~550

XYMH764-A1
