重量輕、壽命長

X軸(GRH8)

重複精度：±0.005(mm）

滾珠螺桿導程：20(mm）

最大速度：1000(mm/s）

行程：50-1150(mm) 50mm節距

交流伺服馬達輸出：200(w)

Y軸(GRH5)

重複性：±0。005（mm）

滾珠螺桿導程：10(mm）

最大速度：500(mm/s）

行程：100-500(mm) 50mm節距

交流伺服馬達輸出：100(w)

Y軸最大負載：8.3(kg）

PDF

多軸組合說明

透過單軸滑台的多種組合，我們開發了2軸和3軸多軸手動作業
（1）與垂直多節機器人相比，價格低廉
（2）巧妙的機械設計實現了高剛性正交機器人，可以減少振動和變形
（3）單軸滑台的各種可能的組合

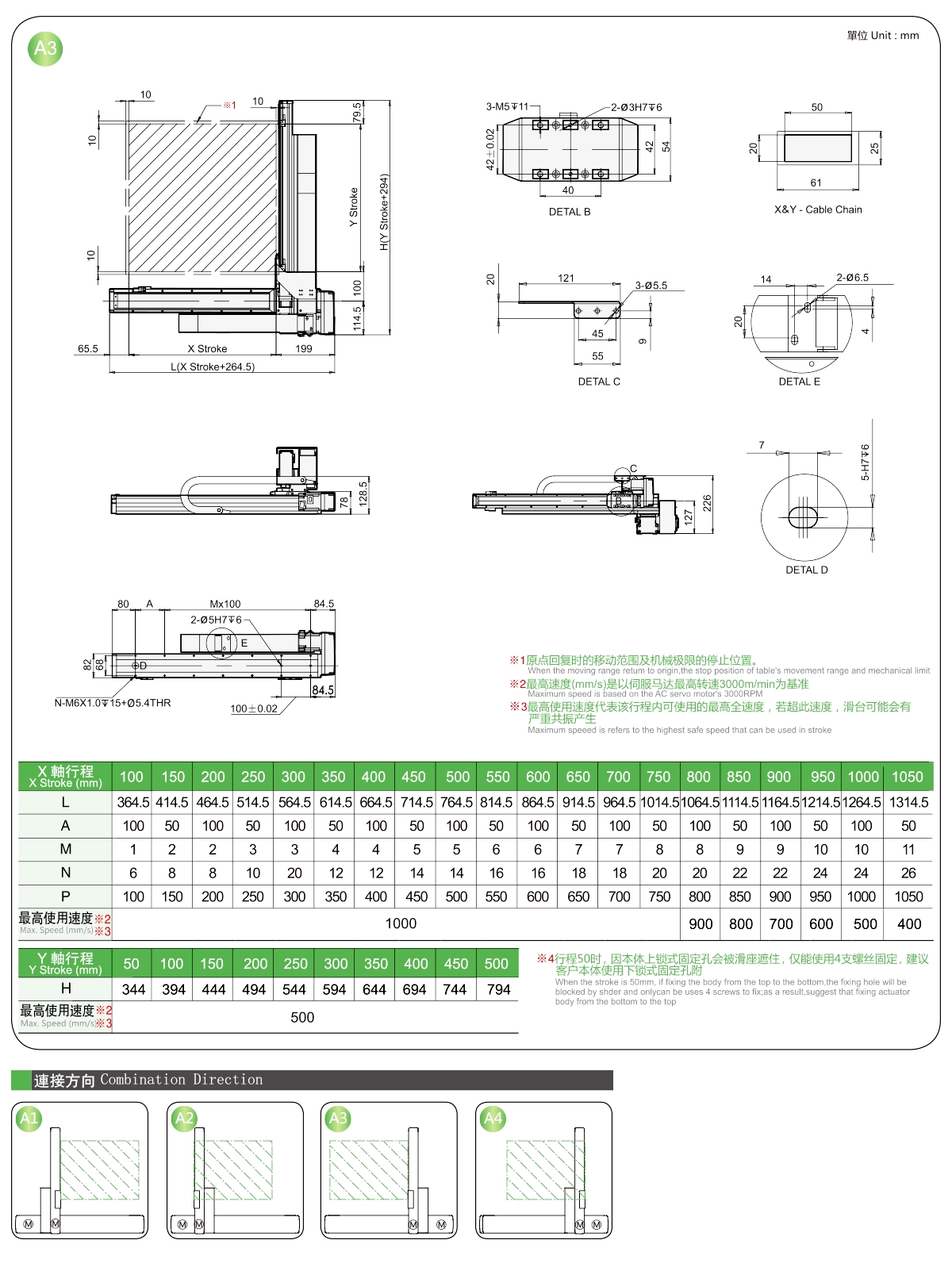

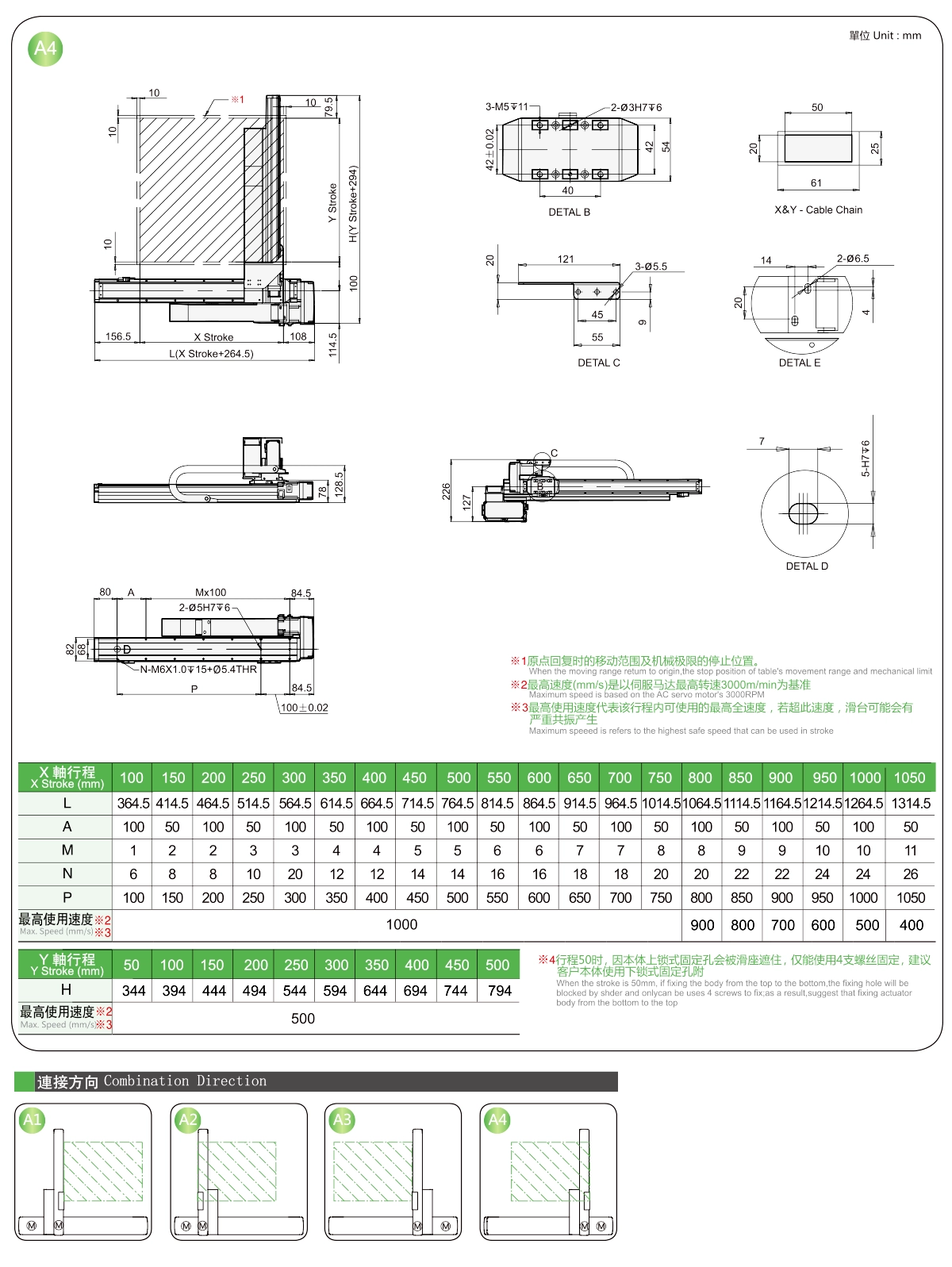

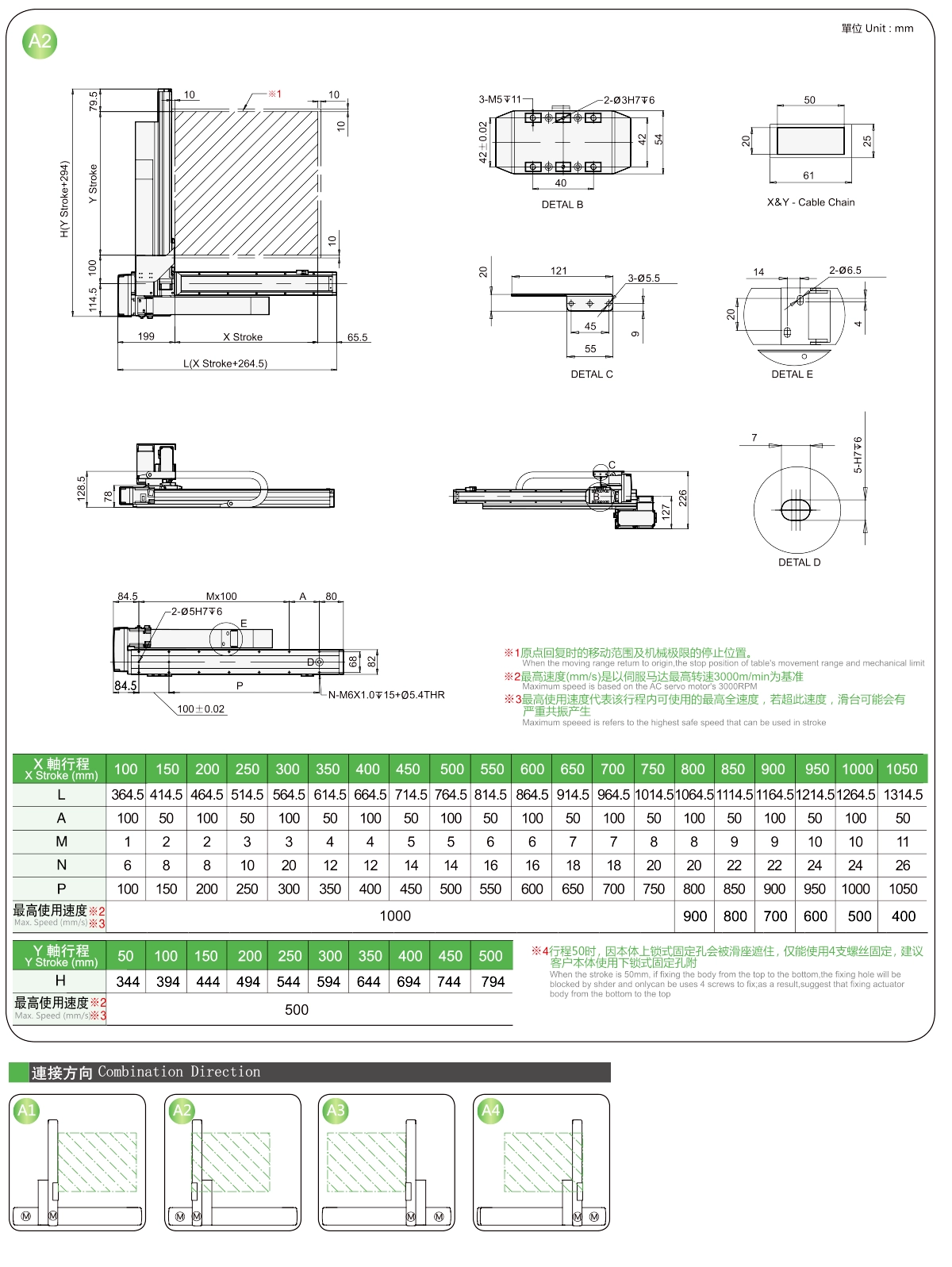

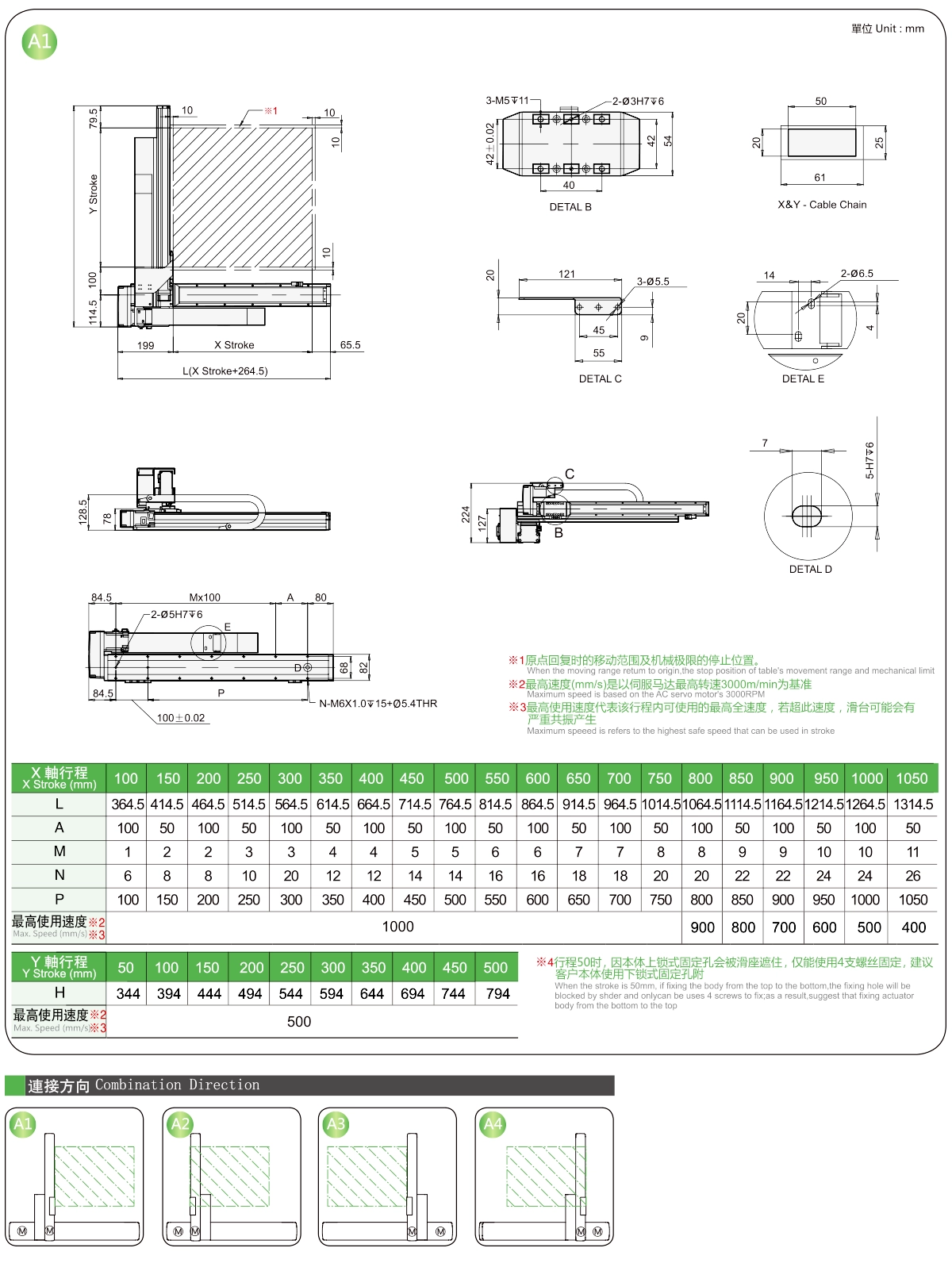

連接方向

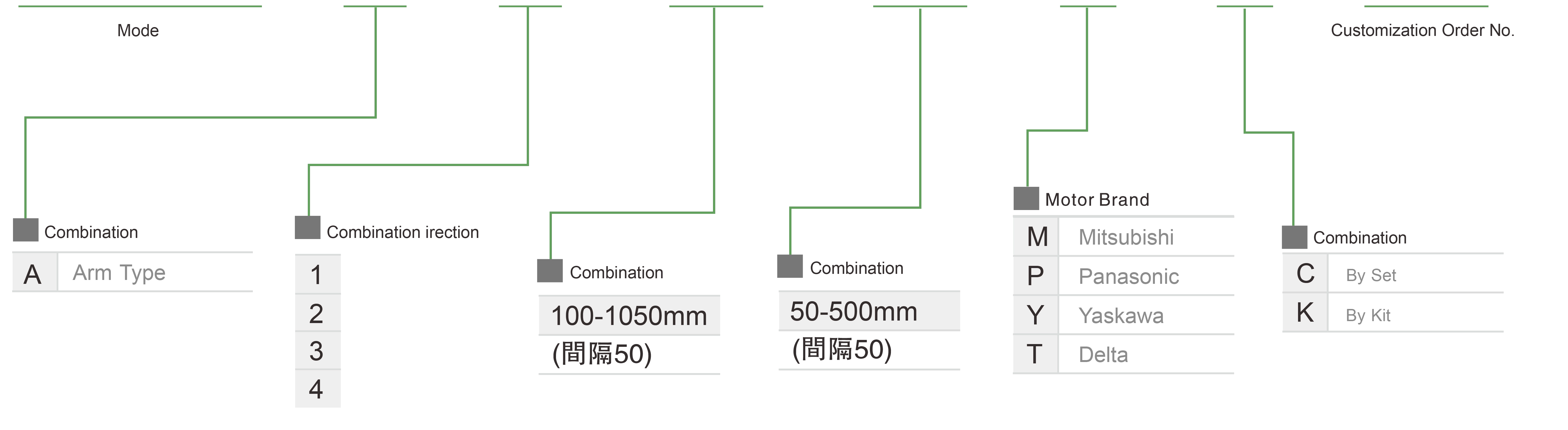

訂購方式

XYGH320-A-1-500-500-M-C-0001

規格

最大有效負載

Y行程（mm）	50	150	200	250	300
Y 有效負載（kg）	4.5	3.9	3.6	3	2.8

電動執行器規格指標

使用地點	驅動模式	型號規格	組合	軸數	帶領			最大速度(mm/s)			行程（mm）
使用地點	驅動模式	型號規格	組合	軸數	X軸	Y軸	Z軸	X軸	Y軸	Z軸	X軸	Y軸	Z軸
一般環境	滾珠螺桿	XYGH210-A	手臂類型	2軸	20	2	-	1000	100	-	500~800	100~300	-
		XYGH320-A			20	10	-	1000	500	-	500~1100	100~500	-
		XYGH430-A			20	10	-	1000	500	-	500~1250	100~600	-
		XYGH430-A			20	20	-	1000	1000	-	500~1250	100~600	-
		XYGH440-A			20	20	-	1000	1000	-	500~1250	100~500	-
		XYGH440-A			10	10	-	500	500	-	500~1250	100~600	-
		XYGH321-A		3軸	20	10	2	1000	500	100	500~1100	100~500	50~100
		XYGH432-A		3軸	20	10	5	1000	500	250	500~1250	100~550	50~350
