RMD系列

技術指標:

引擎:

行程毫米:

輕巧且使用壽命長

重複精度：±0.01mm

水平載重：110公斤

垂直載重：33公斤

最高速度：1600毫米/秒

衝程螺距：100-1050毫米

將馬達加速和減速時間設定為0.2秒。

標準規範不適用於倒置式起重機。如有任何要求，請致電或線上留言與我們聯繫。

配送時間：7-10天

PDF

Cadenas3 下載

多種滑動座椅款式

機身與滑塊一體成型，改善了剛性不足的問題，並減少了寬度，從而縮小了設備的安裝空間。業界獨有的專利燃油噴嘴設計，採用滑塊上的單一燃油噴嘴進行注油，可同時完成注油和螺母及多組滑塊的維護，使您的維護更加便捷省時。燃油噴嘴的安裝方向可依客戶需求選擇。

高剛性本體/高剛性上蓋

高剛性機身：探索採用一體式鋁擠型結構，並透過單元分析獲得最佳剛度重量比的結構設計。防纏繞上蓋：採用特殊的防纏繞設計，上蓋長時間使用過程中不易扭曲變形。

摩托品牌

可與多種品牌的伺服馬達搭配使用。提供多種馬達安裝方向選擇，使機器設計更加靈活。

摩托品牌

可與多種品牌的伺服馬達搭配使用。提供多種馬達安裝方向選擇，使機器設計更加靈活。

螺絲品牌鉛，無選購座椅。

根據不同的精度和速度要求，可以選擇合適的螺絲規格和品牌。

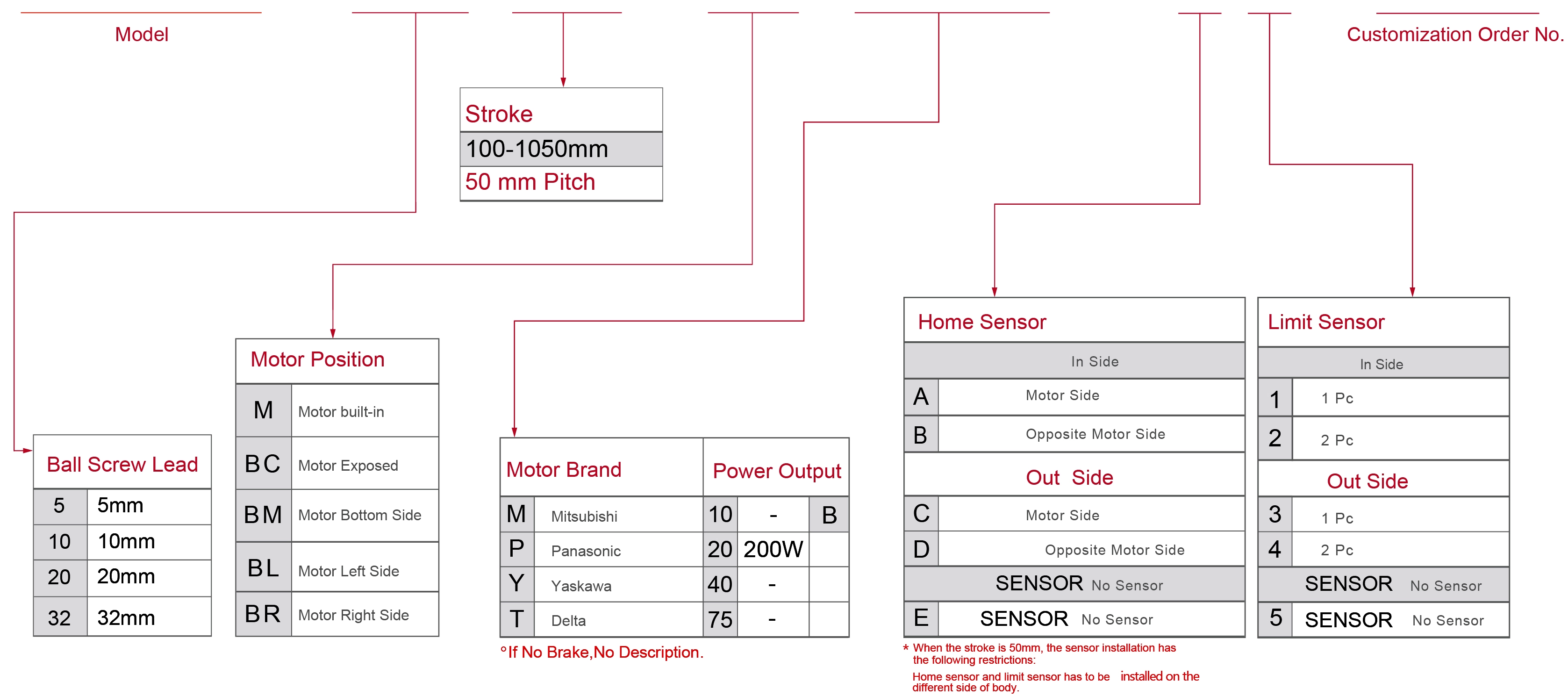

訂購方式

RMD14-L5-100-M-M75B-C4-0001

規格

規格	重複性（毫米）		±0.01
	滾珠螺桿導程（毫米）		5	10	20	32
	最大速度（毫米/秒）		250	500	1000	1600
	最大有效載荷	水平方向（公斤）	95	75	35	15
		垂直（公斤）	27	18	7	-
	額定推力（牛頓）		683	341	174	107
	槳距（毫米）		100-1050毫米/50毫米間距
部分	交流伺服馬達功率（瓦）		200瓦
	滾珠螺桿直徑（毫米）		C7Ø16
	高剛性直線導軌（毫米）		寬15英寸，高12.5英寸
	耦合（毫米）		10X14
	家庭感應器	外部	EE-SX672(NPN)
		內建	EE-SX674(NPN)

感測器佈局

加速和減速值設定為 0.2 秒。

*當行程超過750mm時，滾珠螺桿會跳動。在這種情況下，建議降低工作速度。詳情請參閱P85。

允許懸挑

（單位：毫米）

水平安裝		一個	B	C
Lead5	60公斤	2515	242	232
	80公斤	1811	172	164
	95公斤	1537	138	133
Lead10	30公斤	2727	470	430
	50公斤	1577	266	242
	75公斤	1004	164	150
鉛16	10公斤	2304	1222	1028
	20公斤	1443	540	451
	44公斤	1005	324	271
Lead20	10公斤	1555	840	623
	20公斤	1033	545	405
	35公斤	-	-	-

（單位：毫米）

牆面安裝		一個	B	C
Lead5	55公斤	257	269	2883
	75公斤	178	186	2000
	95公斤	133	138	1537
Lead10	35公斤	363	395	2368
	55公斤	218	238	1445
	75公斤	150	164	1004
鉛16	12公斤	854	1019	2552
	20公斤	500	596	1588
	35公斤	271	324	1005
Lead20	8公斤	787	1060	1980
	15公斤	405	545	1033
	-	-	-	-

（單位：毫米）

垂直安裝		一個	C
Lead5	15公斤	1118	1118
	22公斤	770	770
	27公斤	626	626
Lead10	10公斤	1500	1500
	14公斤	1072	1072
	18公斤	833	833
鉛16	4公斤	2980	2980
	7公斤	1700	1700
	-	-	-

靜載力矩

（單位：牛米）

我的	551
議員	552
先生	485

*圖表中的扭力值表示重心位置。

*產品在規定條件下使用時，使用壽命為10000公里。

*資料資訊不適用於吊掛反向安裝。如需吊掛反向安裝，請聯絡我們了解詳情。

電動執行器規格指數

使用地點	驅動模式	型號規格	馬達輸出（w）	寬度（毫米）	重複性（毫米）	滾珠螺桿規格		最大有效載荷（公斤）		最高速度（毫米/秒）*1
使用地點	驅動模式	型號規格	馬達輸出（w）	寬度（毫米）	重複性（毫米）	外徑（毫米）	鉛（毫米）	水平的	垂直的	最高速度（毫米/秒）*1
標準環境	滾珠螺桿	RMD12	100瓦	102	±0.01	16	5	50	12	250
							10	30	8	500
							20	18	3	1000
							32	5	-	1600
			200瓦	102	±0.01	16	5	50	12	250
							10	30	8	500
							20	18	3	1000
							32	5	-	1600
		RMD14	200瓦	135	±0.01	16	5	95	27	250
							10	75	18	500
							20	35	7	1000
							32	15	-	1600
			400瓦	135	±0.01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		RMD17	400瓦	170	±0.01	20	5	120	40	250
							10	110	30	500
							20	75	14	1000
							40	22	7	2000
			750瓦	170	±0.01	20	5	120	50	250
							10	120	40	500
							20	83	25	1000
							40	43	12	2000
		RMD22	750瓦	220	±0.01	25	5	150	55	250
							10	150	45	500
							25	105	20	1250
						20	40	43	12	2000
		RMD28	1500瓦	280	±0.01	32	10	320	150	500
							20	180	75	1000
							32	75	35	1600

* 最高速度取決於伺服馬達的最大轉速（3000 rpm）。最高速度取決於步進馬達的最大轉速（500 rpm）。

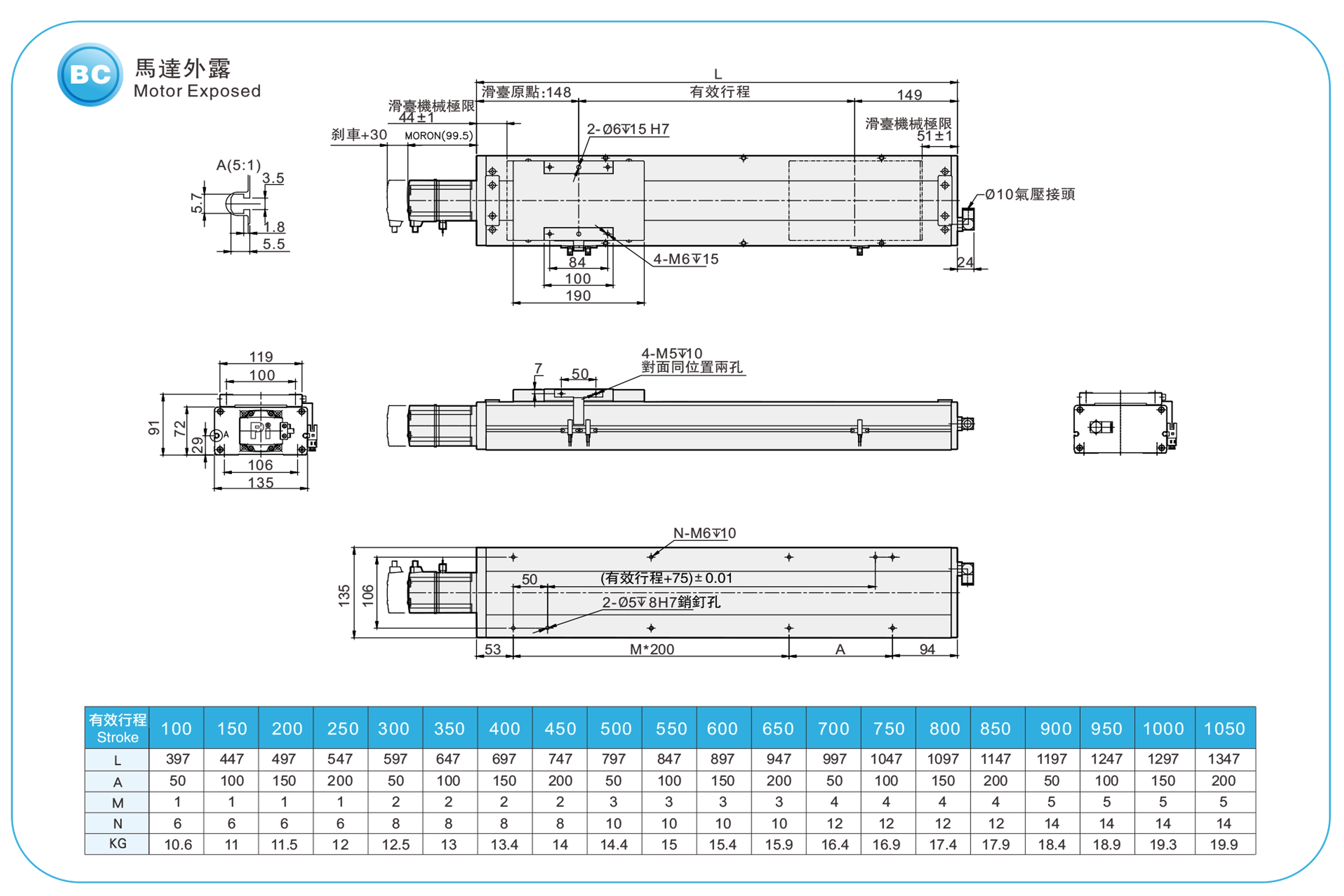

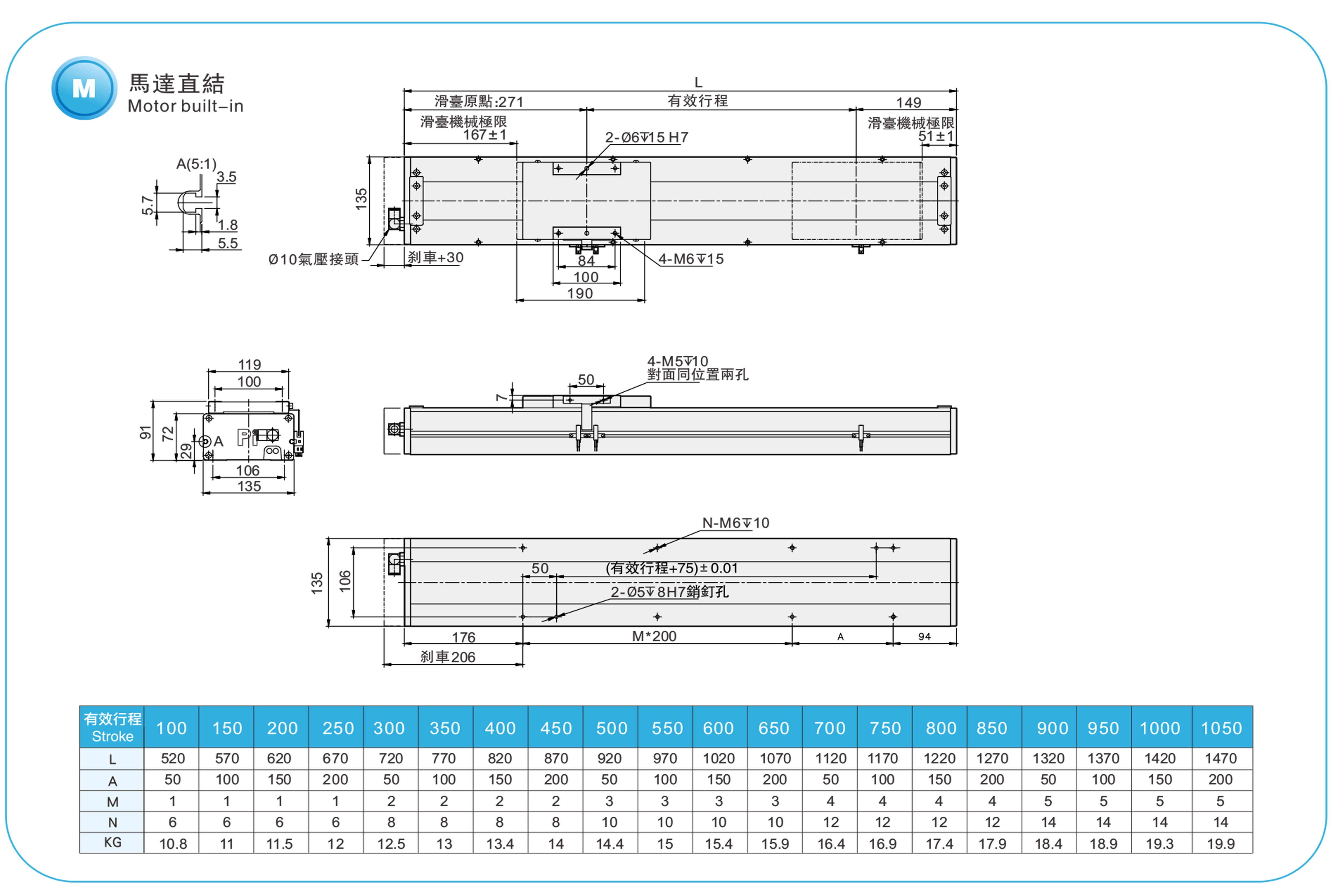

電機外露/電機內置

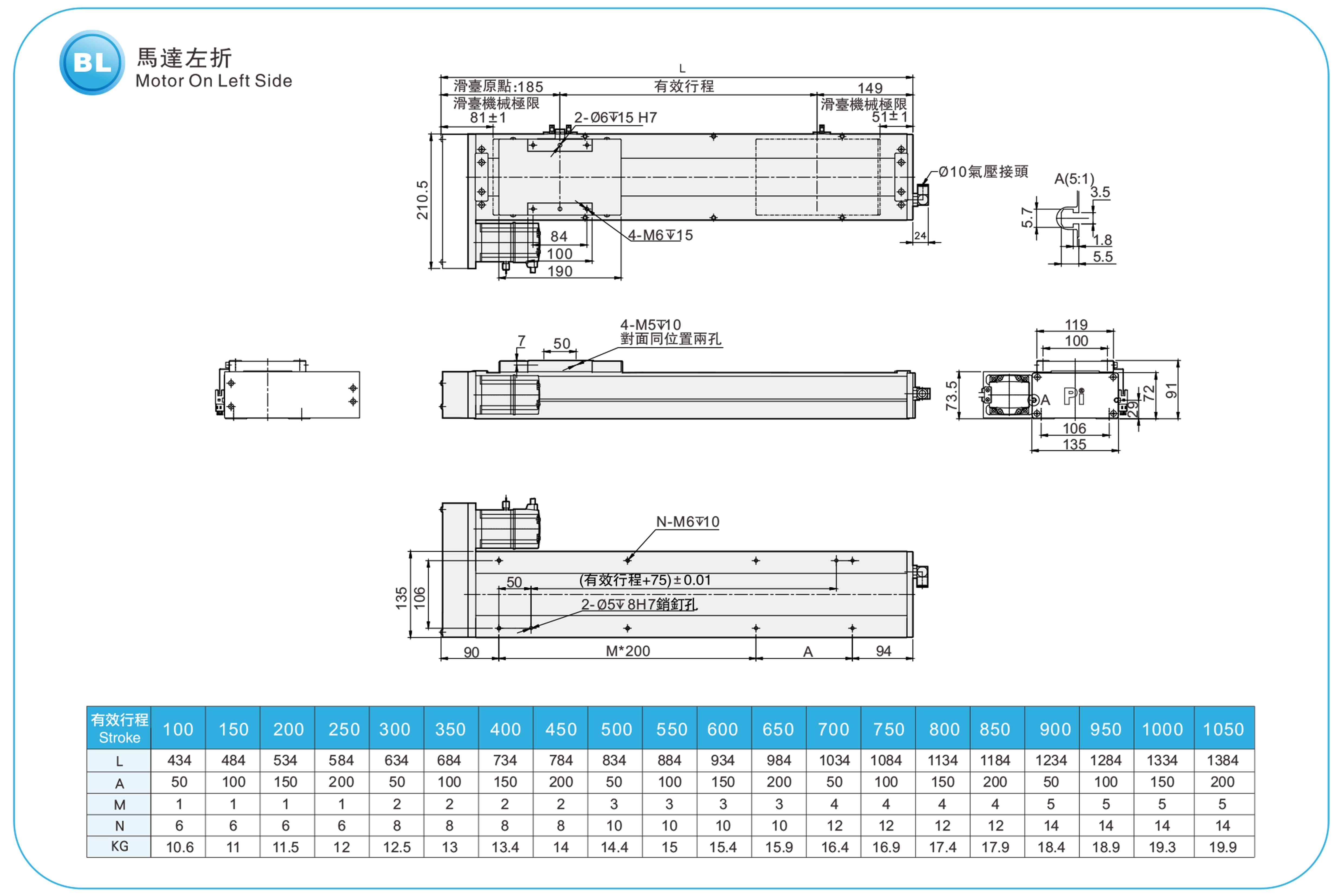

左側電機/右側電機

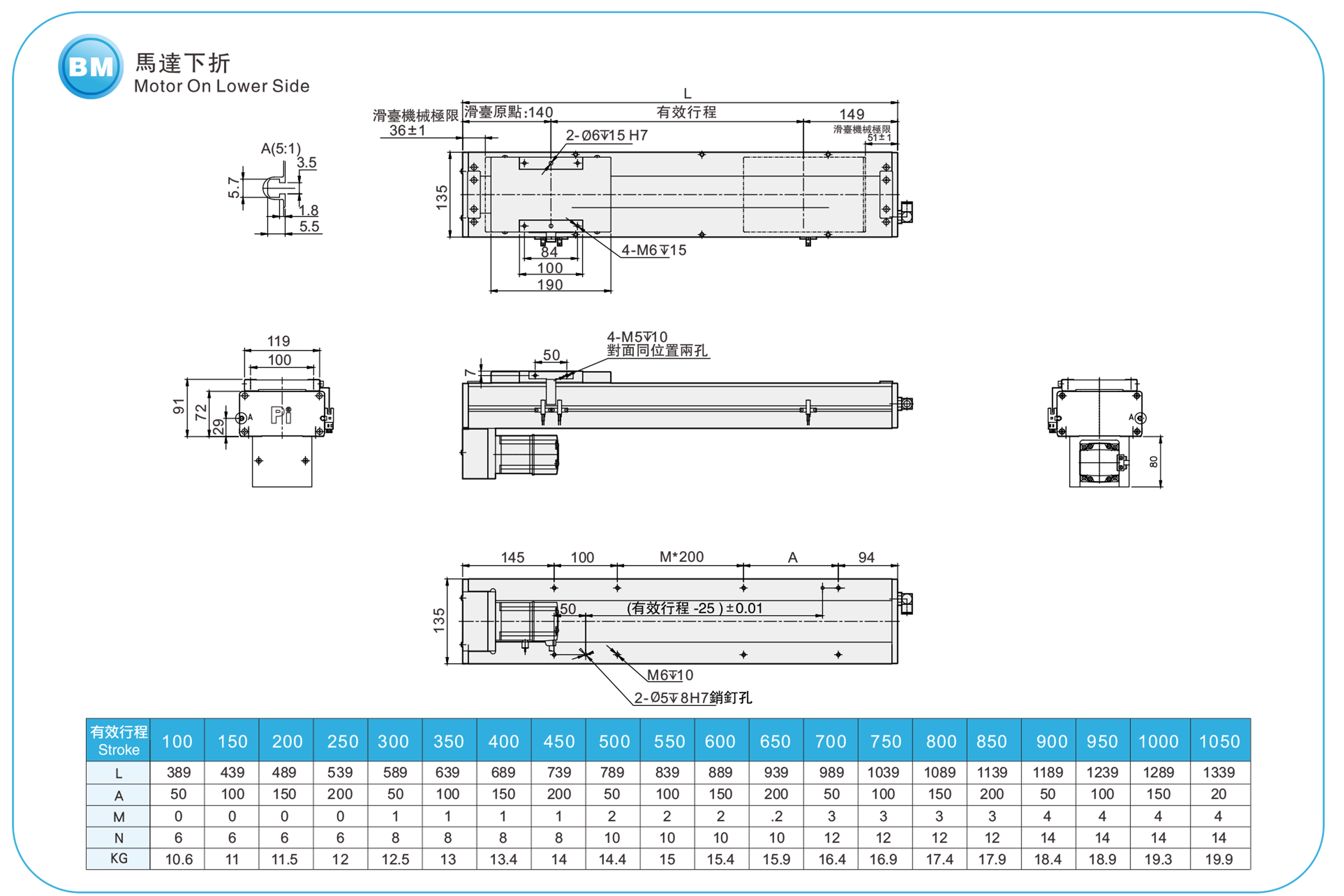

馬達位於下方
