最大力：528N
持續力：240 N
連續處理重量：50kg
一般環境行程：
1-單動子：96-2592/96 mm
一般環境行程：

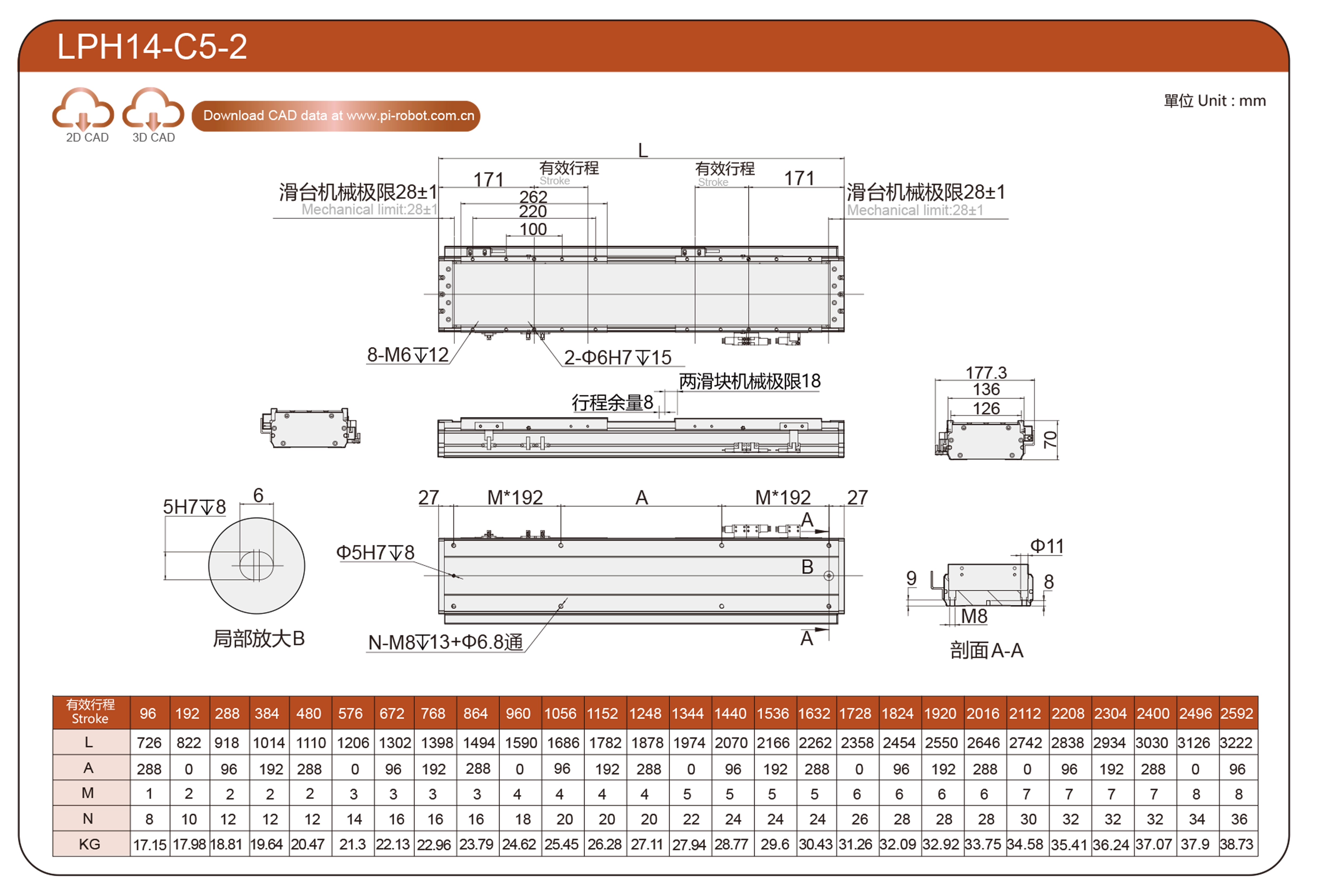

2-雙動子：96-2592/96 mm
最大速度：2500mm/s
| 目錄 | 線圈規格 | P44-C3-S | P44-C5-P |
| 規格 | 重複定位精度(mm) | ±0.003 | |
| 最大有效負載(kg) | 25 | 50 | |
| 最大速度（mm/s） | 2500 | ||
| 連續推力(N) | 144 | 240 | |
| 峰值推力(N) | 316 | 528 | |
| 連續電流(Ams) | 3.3 | 6.8 | |
| 峰值電流(Arms) | 10.5 | 21 | |
| 力常數(N/Arms) | 43.6 | 35.3 | |
| 電感(mH) | 30.8 | 12.7 | |
| 電阻（歐姆） | 5.8 | 2.4 | |
| 磁極距(mm) | 24 | ||
| 水平安裝 | 載入 | 一個 | B | C | |
| 載入 | P44-C3-S | 10kg | 500 | 350 | 450 |
| 15kg | 400 | 200 | 300 | ||
| 20kg | 300 | 110 | 260 | ||
| 25kg | 250 | 100 | 230 | ||
| P44-C5-P | 20kg | 300 | 150 | 320 | |
| 30kg | 250 | 90 | 180 | ||
| 40kg | 200 | 70 | 130 | ||
| 50kg | 150 | 50 | 100 | ||
| 牆壁安裝 | 載入 | 一個 | B | C | |
| 載入 | P44-C3-S | 10kg | 450 | 350 | 500 |
| 15kg | 300 | 200 | 400 | ||
| 20kg | 260 | 110 | 300 | ||
| 25kg | 230 | 100 | 250 | ||
| P44-C5-P | 20kg | 320 | 150 | 300 | |
| 30kg | 180 | 90 | 250 | ||
| 40kg | 130 | 70 | 200 | ||
| 50kg | 100 | 50 | 150 | ||
| MY | 660 |
| 國會議員 | 660 |
| MR | 550 |
| 速度(m/s) 加速度(G) 負載(Kg) | 1m/s | 1.5m/s | 2m/s | 2.5m/s | 3m/s | 3.5m/s |
| 10 | 2.1 | 2.1 | 2.1 | 2.1 | 2.1 | 2 |
| 15 | 1.6 | 1.6 | 1.6 | 1.5 | 1.5 | 1.4 |
| 20 | 1.3 | 1.2 | 1.2 | 1.2 | 1.2 | 1.1 |
| 25 | 1.0 | 1.0 | 1.0 | 1.0 | 0.9 | 0.8 |
| 速度(m/s) 加速度(G) 負載(Kg) | 1m/s | 1.5m/s | 2m/s | 2.5m/s | 3m/s | 3.5m/s |
| 20 | 1.7 | 1.7 | 1.7 | 1.7 | 1.7 | 1.7 |
| 30 | 1.4 | 1.3 | 1.3 | 1.2 | 1.2 | 1.2 |
| 40 | 1 | 1 | 1 | 1 | 0.9 | 0.9 |
| 50 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.7 |
| 使用地點 | 驅動模式 | 型號規格 | 馬達規格 | 本體寬度(mm) | 本體高度(mm) | 重複定位精度(mm) | 連續推力(N) | 峰值推力(N) | 控制器容量(A) | 最大有效負載(kg) | 最大速度 (mm/s) *1 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 一般環境 | 直線馬達機器人 | LPH12 | P40-C2-S | 125 | 70 | ±0.003 | 80 | 176 | 3.3 | 20 | 2500 |
| P40-C4-S | 160 | 352 | 3.3 | 25 | |||||||

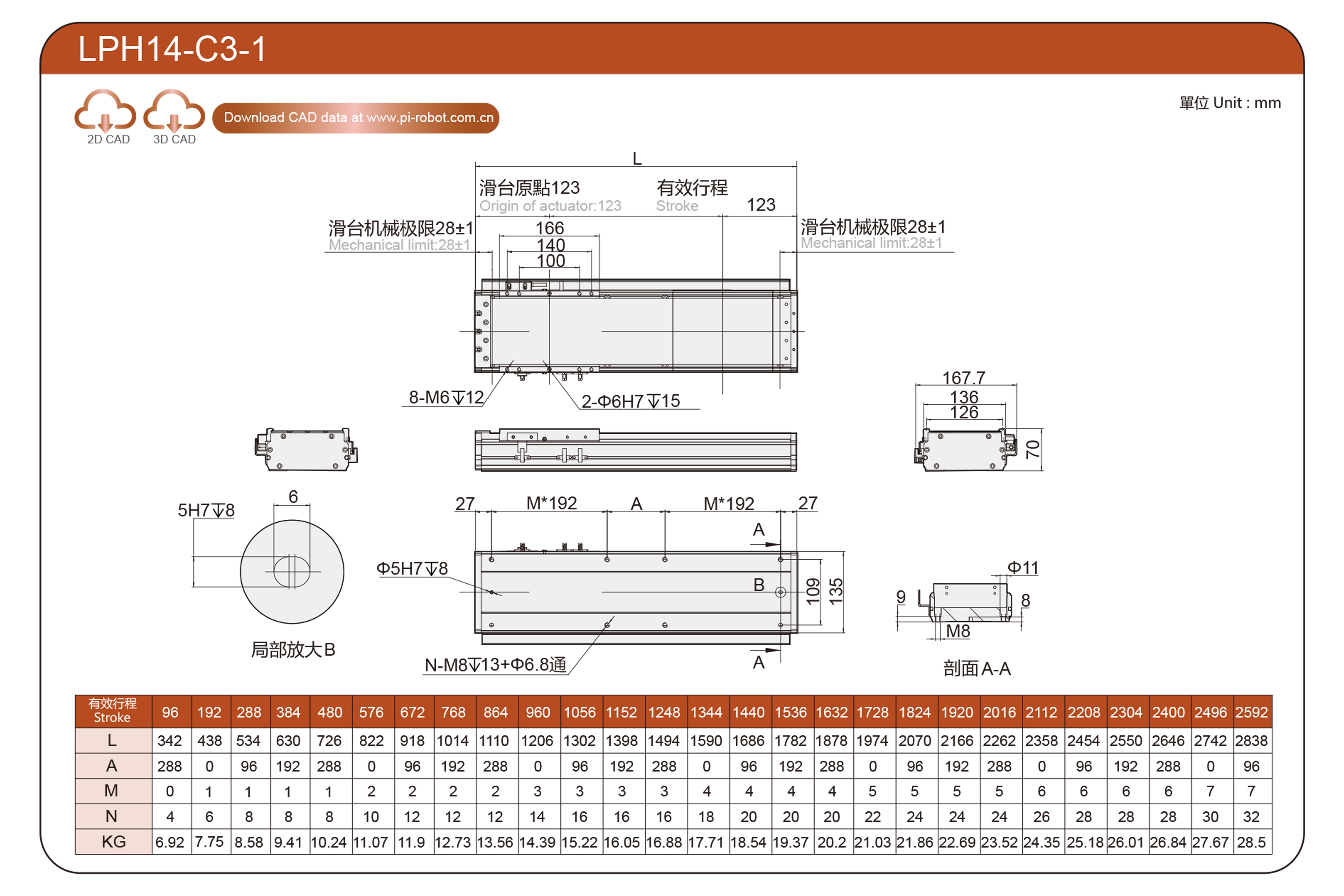

| LPH14 | P44-C3-S | 135 | 70 | ±0.003 | 144 | 316 | 3.3 | 25 | |||

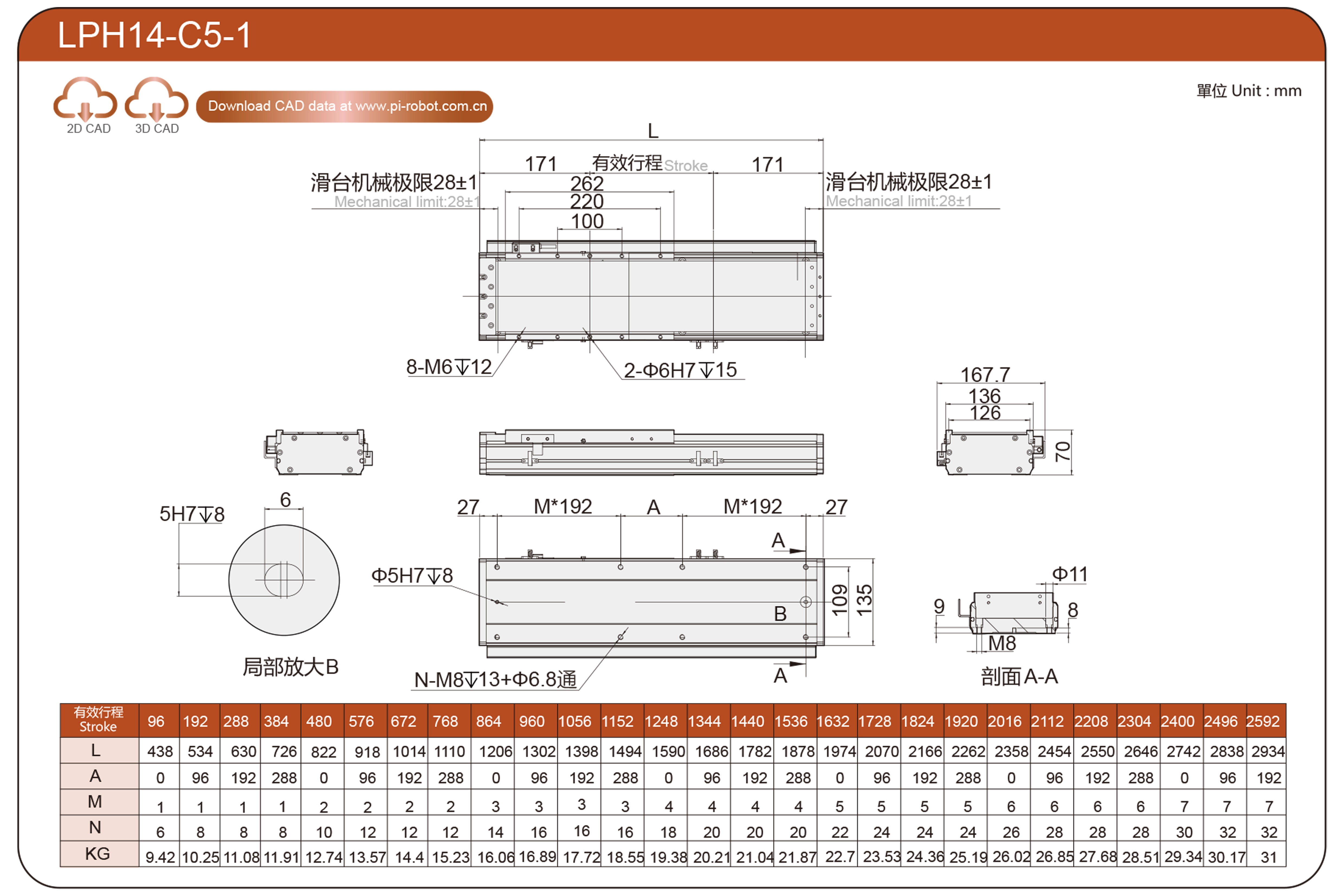

| P44-C5-P | 240 | 528 | 6.8 | 50 | |||||||
| LPH16 | P64-C3-S | 155 | 75 | ±0.003 | 264 | 580 | 3.3 | 60 | |||
| P64-C5-P | 440 | 1795 | 6.8 | 100 | |||||||
| LPH20 | P88-C3-S | 200 | 83 | ±0.003 | 408 | 897 | 3.3 | 60 | |||
| P88-C6-P | 816 | 1795 | 6.8 | 100 |
