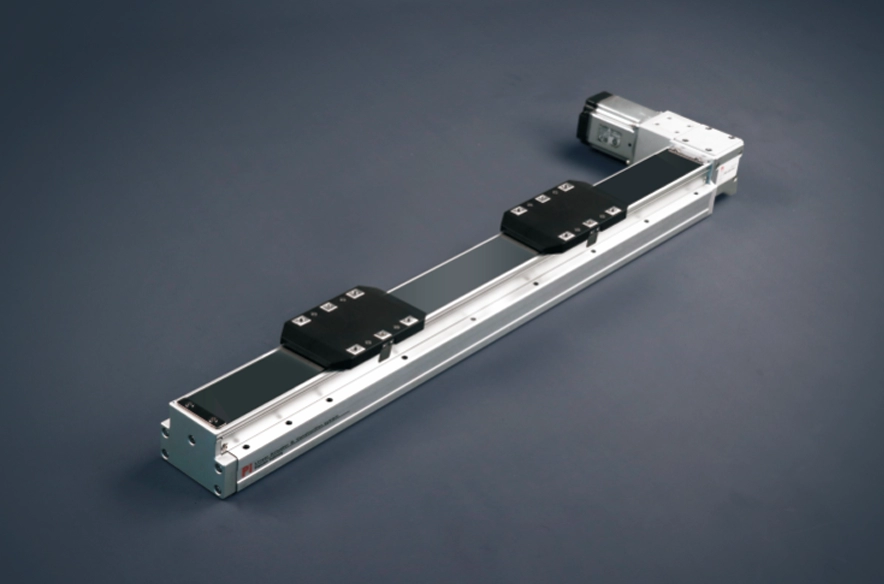

產品
機身寬度：82mm
重複精度：±0.04mm
水平負載：15kg
最高速度：2400mm/s
行程範圍：50-600mm
將馬達加速和減速度設定為0.2s。
一般環境規範No適用於倒吊式起重機的使用。如果您有任何需求，請透過電話聯絡我們或在線上留言。
交貨時間：7-10天
| 規格 | 重複定位精度(mm) | ±0.04 | |
| 導程（mm） | 48 | ||
| 最大速度（mm/s） | 2400 | ||
| 最大有效負載 | 水平（kg） | 15（雙滑道） | |
| 垂直使用（kg） | - | ||
| 額定推力（N） | 80 | ||
| 行程節距（mm） | 50-600mm/50mm間距 | ||
| 部品 | 交流伺服馬達功率（W） | 200W | |
| 球寬（mm） | 15 | ||
| 聯軸器（mm） | 10X11 | ||
| 家庭感應器 | 外掛掛部 | EE-SX674(NPN) | |
| 水平安裝 | 一個 | B | C |
| 5kg | 850 | 322 | 395 |
| 10kg | 560 | 185 | 226 |
| 15kg | 473 | 135 | 156 |
| 牆壁安裝 | 一個 | B | C |
| 5kg | 355 | 310 | 532 |
| 10kg | 210 | 196 | 455 |
| 15kg | 171 | 155 | 435 |
| MY | 318 |
| 國會議員 | 318 |
| MR | 626 |
| 使用地點 | 驅動模式 | 型號規格 | 減速機構 | 馬達輸出 （w） | 寬度（mm） | 重複性 （mm） | 皮帶規格 | 最大有效負載(kg) | 最大速度 (mm/s) *1 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 皮帶寬度(mm) | 導程(mm) | 水平使用 | 垂直使用 | ||||||||
| 一般環境 | 巴爾特 | 玻璃鋼5 | No | 100W | 54 | ±0.04 | 9 | 40 | 5 | - | 2000 |
| 玻璃鋼8 | No | 200W | 82 | ±0.04 | 15 | 48 | 15 | - | 2400 | ||
| 玻璃鋼12 | Yes | 400W | 120 | ±0.04 | 25 | 40 | 25 | - | 2000 | ||
| 玻璃鋼15 | Yes | 400W | 150 | ±0.04 | 30 | 40 | 45 | - | 2000 | ||
*1最高速度是基於伺服馬達的最大轉速（3000）。
| 使用地點 | 驅動模式 | 型號規格 | 減速機構 | 馬達輸出 （w） | 寬度（mm） | 重複性 （mm） | 皮帶規格 | 最大有效負載(kg) | 最大速度 (mm/s) *1 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 皮帶寬度(mm) | 導程(mm) | 水平使用 | 垂直使用 | ||||||||
| 一般環境 | 巴爾特 | 玻璃鋼5M | No | 100W | 54 | ±0.04 | 9 | 40 | 10 | - | 2000 |
| 玻璃鋼8M | No | 200W | 82 | ±0.04 | 15 | 48 | 15 | - | 2400 | ||
| GRP12M | No | 400W | 120 | ±0.04 | 25 | 40 | 25 | - | 2000 | ||
